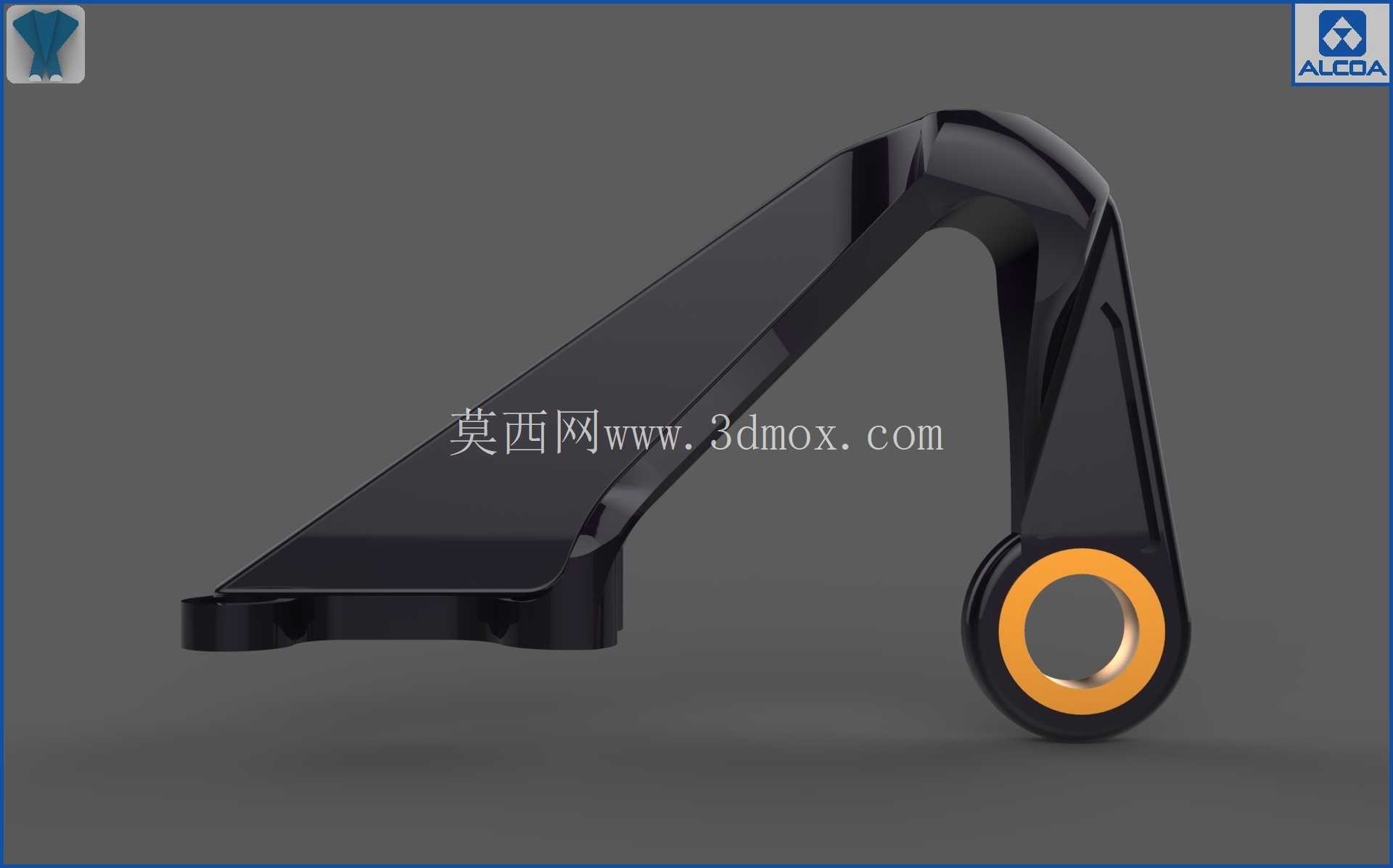

航空飞行器用支撑连接支架结构设计

　　在航空飞行器的结构系统中，这类支撑连接支架属于机身与机载部件、结构段之间的核心传力构件，日常作业中主要承担分散集中载荷、维持部件相对位置精度、抵消飞行过程中的气动交变应力与振动冲击的作用，常见于机翼与机身连接段、发动机挂架辅助支撑、机载设备安装基座等位置，是保障飞行结构可靠性的基础零件之一。从实际工况需求出发，这类支架的设计首先要匹配安装界面的边界约束，支架的安装孔位同轴度公差需控制在0.02mm以内，贴合面平面度不大于0.015mm，避免安装后出现附加装配应力，长期受载下产生疲劳裂纹。

　　设计过程中优先采用等强度拓扑优化思路，在非承力区域做减重挖除处理，承力路径沿载荷传递方向做连续变截面过渡，避免出现直角锐边造成的应力集中，所有棱边均做R2-R3的圆角过渡，适配铸造工艺的成型要求，减少铸造过程中的冷隔、缩松缺陷概率。从外形尺寸来看，这类支架的整体安装边界需适配对应机型的安装腔空间，支臂长度根据支撑点的跨距做匹配设计，壁厚根据承载等级做差异化设置，主承力臂壁厚不小于6mm，辅助连接筋壁厚控制在3-4mm，既保证整体刚度满足1.5倍额定载荷下的形变不超过0.1mm的要求，又尽可能控制零件自重，符合航空部件轻量化的设计原则。

　　实际应用中，这类支架需要同时承受多个方向的复合载荷，包括飞行过程中的升力传递、机动飞行时的侧向过载、起降阶段的冲击载荷，因此结构设计时在支臂交汇处设置了加强筋结构，筋条的走向与主应力方向保持一致，最大化提升结构的抗形变能力，同时避免筋条交错造成的铸造工艺难度提升。安装接口的设计采用了定位止口加螺栓紧固的组合形式，止口配合选用H7/h6的小间隙配合，保证安装时的定位精度，螺栓孔的位置度公差严格控制在Φ0.1mm以内，适配现场装配时的互换性要求，不需要额外修配即可完成安装作业。

　　考虑到航空部件的维护需求，支架的所有安装面均设计为开放可达结构，紧固操作空间预留足够的扳手作业行程，日常检修时不需要拆解周边相邻部件即可完成支架的检查与更换作业，降低地勤维护的作业难度与时间成本。针对铸造工艺的成型特性，设计时预留了合理的拔模斜度，一般外表面拔模斜度为1°，内表面拔模斜度为1.5°，避免脱模时造成零件表面拉伤，同时在壁厚过渡区域采用平缓的斜面过渡，避免壁厚突变造成的铸造应力集中，零件成型后经过时效处理消除内应力，再进行机加工保证安装面的尺寸精度。这类支架的表面处理采用硬质阳极氧化工艺，提升零件的耐腐蚀性能与表面硬度，适应高空低温、高湿、温差变化大的复杂作业环境，延长零件的服役周期，减少全生命周期内的更换频次。从结构验证的角度，设计阶段通过有限元仿真对不同工况下的应力分布、形变位移做了多轮迭代优化，将最大应力控制在材料屈服强度的30%以内，预留足够的安全裕度，满足航空结构件的安全设计规范，即使在极端过载工况下也不会出现脆性断裂的失效模式，保障飞行过程的结构安全。
