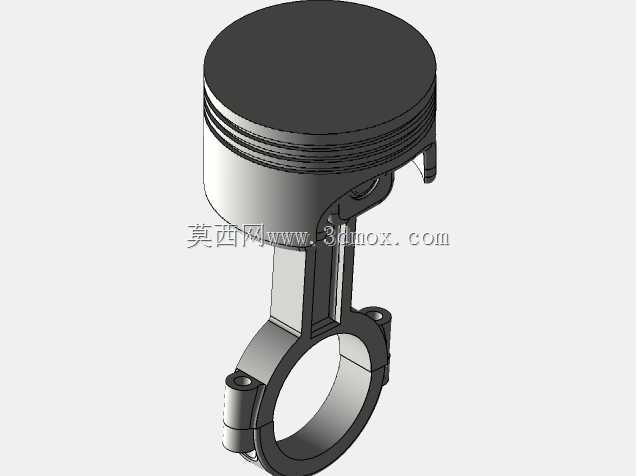

V6发动机配套活塞连杆组件结构设计

该活塞连杆组件是V型六缸内燃发动机的核心往复运动部件，主要应用于乘用车辆、轻型商用车辆的V6动力总成中，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键职能，是发动机动力输出路径上不可或缺的核心构件。在发动机实际运行过程中，活塞头部直接接触燃烧室高温高压燃气，顶部的凹坑结构配合气缸盖、气门形成特定形状的燃烧室，保障油气混合气体的充分压缩与燃烧做功；头部环带区域设计有多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用型线优化设计，在往复高速运动过程中可自适应抵消热膨胀带来的尺寸变化，避免冷态敲缸、热态拉缸的故障，同时引导活塞在气缸套内保持稳定的轴向运动姿态。与活塞相连的连杆部件采用分体式大端设计，通过连杆螺栓实现大端盖与杆身的紧固，大端孔用于与曲轴连杆轴颈配合，小端通过活塞销与活塞销座孔连接，将活塞承受的燃气冲击力可靠传递至曲轴，同时将活塞的往复直线运动转化为曲轴的旋转运动。在设计层面，该组件充分考虑了V6发动机的缸体布局特性，活塞销孔采用偏置设计，可有效降低活塞换向过程中对气缸壁的侧向敲击力，提升发动机运行平顺性，降低运转噪音；连杆杆身采用工字形截面结构，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低组件自身重量，减少往复运动惯性力，降低发动机高转速工况下的振动与载荷冲击。在安装边界层面，活塞外径与对应排量V6发动机的气缸内径保持高精度配合间隙，活塞销直径、连杆大端孔径与对应曲轴连杆轴颈、活塞销的尺寸公差严格匹配，组件整体高度适配V6发动机的燃烧室压缩比设计要求，安装后可保证活塞到达上止点时的余隙高度符合设计值，保障发动机压缩比处于合理区间，兼顾动力输出效率与燃油经济性。该组件的结构设计充分平衡了高温强度、耐磨性能、轻量化需求与运动可靠性，可适配高转速、高负荷的V6发动机运行工况，在常规维护周期内可稳定承受交变热载荷与机械冲击载荷，保障发动机动力输出的稳定性与耐久性。
