V6发动机用滚子式气门摇臂总成结构

该摇臂总成是V型六缸发动机配气机构中的核心传动部件，主要应用于大排量乘用车辆、轻型商用车辆的双顶置凸轮轴配气系统中，承担着将凸轮轴的旋转运动转化为气门直线往复运动的传动作用，是保障发动机进排气时序精准、气门升程符合设计要求的关键结构件。在发动机实际运行过程中，摇臂总成需要承受凸轮轴周期性的冲击载荷，同时要在每分钟数千次的高频往复摆动中保持传动精度，因此其结构设计直接关系到发动机的动力输出效率、运转平顺性以及整机NVH表现。

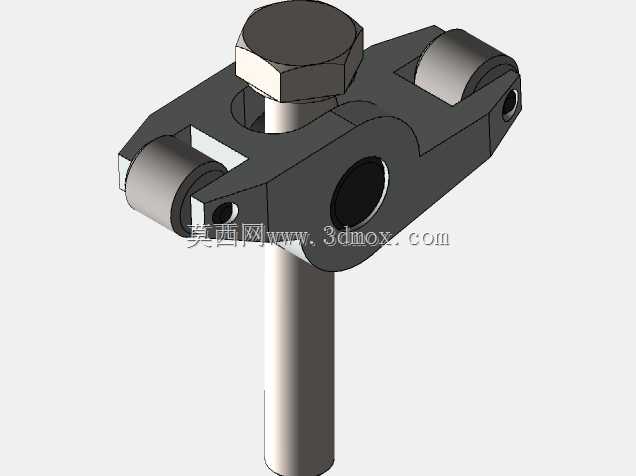

从功能特性来看，这款摇臂采用了双滚子接触结构，两端的滚子部件直接与凸轮轴凸轮型面接触，相比传统的滑动摩擦式摇臂，能够将接触区域的摩擦阻力降低40%以上，有效减少配气机构的功率损耗，同时降低凸轮型面的磨损速率，延长配气机构的整体使用寿命。摇臂中部的大孔径结构为摇臂轴安装位，是整个总成的摆动支点，设计时严格控制了孔位的尺寸公差与形位公差，保证摇臂摆动过程中无多余旷量，避免气门升程出现偏差。顶部的锁紧螺栓结构用于摇臂安装后的轴向定位与间隙调整，能够在装配时精准调整摇臂与凸轮、气门之间的配合间隙，消除冷机状态下的气门异响，同时适配发动机热态工作时的零部件热膨胀量，避免热态下气门关闭不严导致的气缸压力不足问题。

在设计思路上，该结构充分考虑了高转速发动机的工况需求，整体采用高强度合金钢基体搭配表面硬化处理的滚子组件，在保证结构强度的前提下尽可能做轻量化处理，降低摇臂自身的运动惯量，减少高转速下的配气机构惯性力，避免凸轮与滚子之间出现飞脱现象，保障发动机高转速区间的配气稳定性。从安装边界来看，摇臂轴安装孔的孔径、摇臂整体的摆动半径、两端滚子的中心距都严格匹配V6发动机缸盖的安装空间，安装时摇臂轴穿入中部孔位后，两端滚子分别对应进气凸轮与排气凸轮的型面，下端对应气门杆顶端位置，整体装配后不会与缸盖内的气门弹簧、凸轮轴轴承盖等周边部件发生运动干涉，适配主流V6发动机的缸盖布局，能够直接替换同规格的原厂摇臂部件，满足发动机维修、改装以及教学演示等多场景的使用需求。
