射流试验用圆形截面收敛喷嘴结构

在流体力学试验台架的搭建过程中，射流发生段的核心部件选型直接决定了试验段流场的均匀性与参数可控性，这款圆形截面收敛喷嘴正是为配套沉降室式射流试验系统设计的专用流体部件。日常开展亚音速射流的流场观测、射流掺混特性研究、喷嘴出口速度分布标定这类试验时，普通直孔式喷口往往存在出口截面速度梯度大、核心区湍流度偏高的问题，无法满足PIV流场测速、压力分布扫描这类高精度测试的边界条件要求，而收敛型流道的设计可以让来流在喷管段完成平滑加速，在出口位置形成速度分布均匀、湍流度低的规则射流核心区，大幅降低试验初始段的流场干扰。

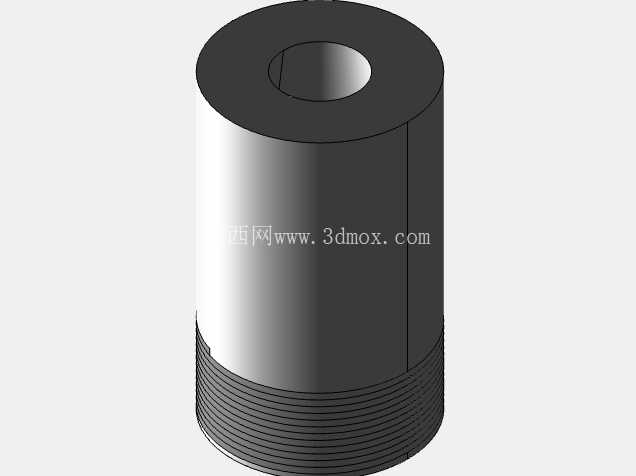

从结构设计逻辑来看，这款喷嘴采用了外圆直筒加端部外螺纹的安装形式，主体外圆柱面作为安装定位基准，加工时严格控制圆柱度公差，保证装入沉降室安装位后，喷嘴轴线与试验段轴线的同轴度偏差控制在允许范围内，避免射流出现偏斜导致试验数据失真。下端的外螺纹段为标准管螺纹规格，适配沉降室壁面的预设内螺纹安装孔，安装时无需额外设计定制法兰转接结构，直接旋入即可完成固定，螺纹配合处可搭配密封垫片实现气密封，防止试验段压力泄漏影响流场稳定性。喷嘴上端面为平整平面，出口内孔与外圆柱面保持严格同轴，内孔流道采用平滑收敛的型线设计，从入口段的大直径平滑过渡到出口段的小直径，整个流道内壁无台阶、无突变棱角，避免气流在流道内部产生局部分离涡，减少不必要的压力损失。

实际应用场景中，这类喷嘴除了用于高校、科研院所的流体力学基础试验台，也可配套在小型风洞的射流发生段、工业吹扫设备的定向喷吹工位、小型气力输送系统的物料加速喷口位置。在射流研究试验场景下，喷嘴入口端对接沉降室的稳压腔，稳压腔内的低速高压气流经过收敛流道的加速后，从出口喷出形成规则的亚音速圆形射流，研究人员可在出口下游不同截面布置压力探针、高速摄像设备，采集射流的速度衰减规律、掺混边界变化、冲击压力分布等核心数据。设计过程中，流道的收敛曲线经过多轮流场仿真迭代，避免了直线锥面收敛带来的出口段壁面附面层增厚问题，保证出口截面的速度不均匀度控制在5%以内，满足常规射流试验的精度要求。

安装边界方面，喷嘴的整体长度适配常规沉降室壁面的安装厚度，螺纹段长度预留了足够的啮合余量，即使安装壁面存在一定的厚度公差，也能保证螺纹啮合扣数满足承压要求，不会在试验压力下出现松动或脱出。外圆柱面的光轴段可作为安装时的夹持位，方便使用扳手类工具完成旋紧操作，不会夹伤流道内壁影响表面粗糙度。喷嘴出口的内孔边缘做了微小的倒角处理，避免加工毛刺在高速气流冲刷下脱落进入试验段，损坏下游的精密测试传感器。日常维护时，可直接将喷嘴从安装位旋下，清理流道内部积存的粉尘或杂质，无需拆解整个沉降室结构，大幅降低试验台的维护工作量。

从结构强度角度考虑，整体采用等壁厚设计，壁厚取值兼顾了结构刚性与轻量化要求，在常规试验压力下不会出现筒体变形，也不会因为壁厚过大导致整体重量过高，增加安装位的承重负担。外表面的光整加工处理也降低了安装过程中与安装孔壁的摩擦阻力，装配时更加顺畅。对于需要开展不同出口马赫数射流试验的场景，可更换不同出口直径的同系列喷嘴，安装接口尺寸保持一致，无需改动沉降室的安装结构，即可快速完成不同试验工况的切换，提升试验台的通用性与测试效率。
