无人机用外转子无刷直流电机结构设计

　　在多旋翼无人机的动力系统选型与结构设计环节，外转子无刷直流电机是直接决定飞行负载能力、续航表现与姿态响应精度的核心部件，这类电机的结构设计需要同时兼顾气动效率、安装兼容性与运行可靠性，不能仅停留在理论参数匹配层面，必须结合实际飞行场景的受力边界做结构优化。从实际应用场景来看，这类电机最核心的用途是直接驱动多旋翼无人机的螺旋桨，将电池输出的电能转化为旋翼旋转的机械能，通过不同旋翼的转速差实现无人机的升降、俯仰、横滚与偏航控制；除了主旋翼驱动场景外，这类结构的无刷电机也常被应用在无人机机载子系统中，比如机载云台的万向节驱动、可收放起落架的动作执行、机载天线的转向调节、小型任务载荷的姿态调整等场景，不同应用场景下对电机的输出扭矩、响应速度、安装尺寸的要求存在明显差异。

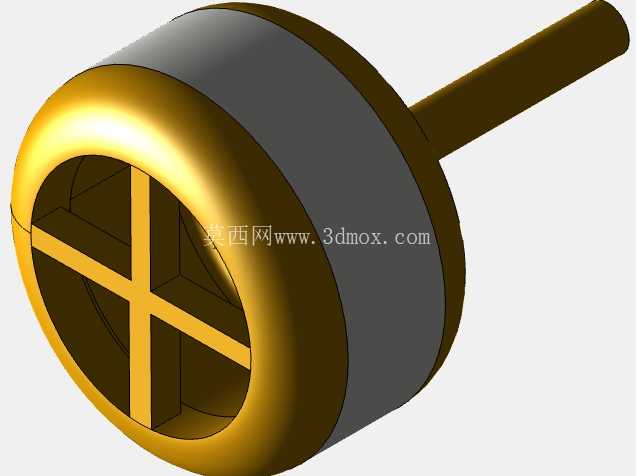

　　从功能特性来看，外转子结构的无刷直流电机相比同尺寸内转子电机，具备更低的KV值与更大的输出扭矩，不需要搭配复杂的减速齿轮组就可以直接驱动螺旋桨，减少了传动环节的能量损耗与机械故障点，运行过程中的噪音更低，转动惯量更大，旋翼转速的稳定性更好，能够抵消部分飞行过程中的气流扰动带来的转速波动，提升飞行姿态的平稳性。在设计思路层面，首先要确定电机的定子与转子的尺寸配比，外转子的壳体采用导磁性能优异的铁基材料加工，内壁粘贴永磁体的槽位需要做公差控制，保证永磁体粘贴后不会在高速旋转时因离心力脱落；定子铁芯的绕线槽需要兼顾绕线便利性与槽满率，在有限的定子体积内尽可能提升铜线填充率，降低电机的铜损，提升能量转换效率。输出轴的设计需要重点考虑受力情况，旋翼旋转过程中产生的拉力、飞行机动时的侧向冲击力都会直接作用在输出轴上，因此轴的材质选用高强度合金钢，轴与转子壳体的配合采用过盈配合加定位销的固定方式，避免高速旋转时出现轴与转子相对滑动的问题；前端的十字支撑结构一方面是作为定子的固定基座，另一方面预留了标准的安装孔位，能够适配主流的无人机机臂安装规格，支撑结构的筋条做了圆弧过渡处理，减少应力集中的同时降低飞行过程中的气动阻力。关于外形尺寸与安装边界，这类电机的外径通常根据适配的螺旋桨尺寸确定，适配10寸到12寸螺旋桨的电机外径一般在40mm到50mm区间，整体长度不含输出轴的部分控制在25mm到30mm，输出轴的直径采用行业通用的5mm规格，轴伸长度根据螺旋桨桨夹的安装厚度确定，通常控制在12mm到15mm，保证桨夹安装后有足够的锁紧余量；安装孔位采用16mm与19mm两种标准孔距，能够兼容市面上绝大多数的无人机机臂安装座，不需要额外做转接件就可以完成装配。

　　电机的出线位置设置在十字支撑结构的中心孔处，避免线缆在电机旋转过程中被剐蹭，中心孔的直径预留足够的空间，能够同时穿过三相动力线与霍尔传感器信号线，线缆出口处做圆角处理，避免长期飞行震动导致线缆绝缘层被割破。在结构细节处理上，转子壳体与定子之间的气隙控制在0.3mm到0.5mm之间，气隙过大会导致电机磁阻增加、效率下降，气隙过小则容易因为加工公差或者飞行过程中的结构变形出现定转子扫膛的问题；转子壳体的边缘做了倒角处理，减少旋转过程中的空气阻力，同时避免安装过程中锋利边缘划伤操作人员。

　　考虑到无人机户外飞行的场景，电机的定子绕组做了浸漆绝缘处理，能够抵御一定程度的潮湿与粉尘侵蚀，轴承选用带防尘盖的深沟球轴承，能够在长时间高速旋转的工况下保持稳定的转动精度，减少维护需求。在做三维建模的过程中，需要重点验证各个部件的装配干涉情况，尤其是转子旋转过程中与定子、安装座、线缆的间隙，同时要做动平衡的预留设计，在转子壳体的端面预留动平衡去重的位置，方便后续生产过程中对电机做动平衡校正，降低高速旋转时的震动，提升电机的使用寿命与飞行稳定性。很多新手设计师在做这类电机建模时，容易忽略安装边界的兼容性问题，比如输出轴的长度过长导致桨夹锁紧不牢，或者安装孔位的孔距不符合行业通用标准，导致设计出来的电机无法直接适配现有成熟的无人机机架配件，增加了后续的应用成本；还有部分设计会过度追求电机的功率密度，压缩定转子之间的气隙，忽略加工公差的累积，导致实际生产出来的电机很容易出现扫膛故障，这些都是在结构设计阶段需要提前规避的问题。
