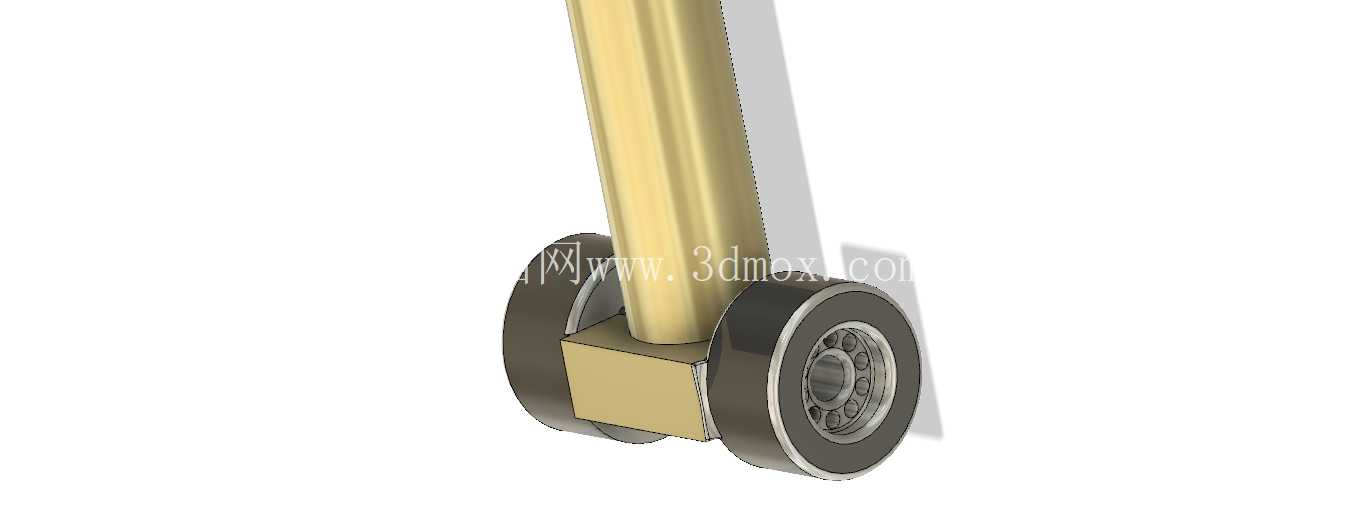

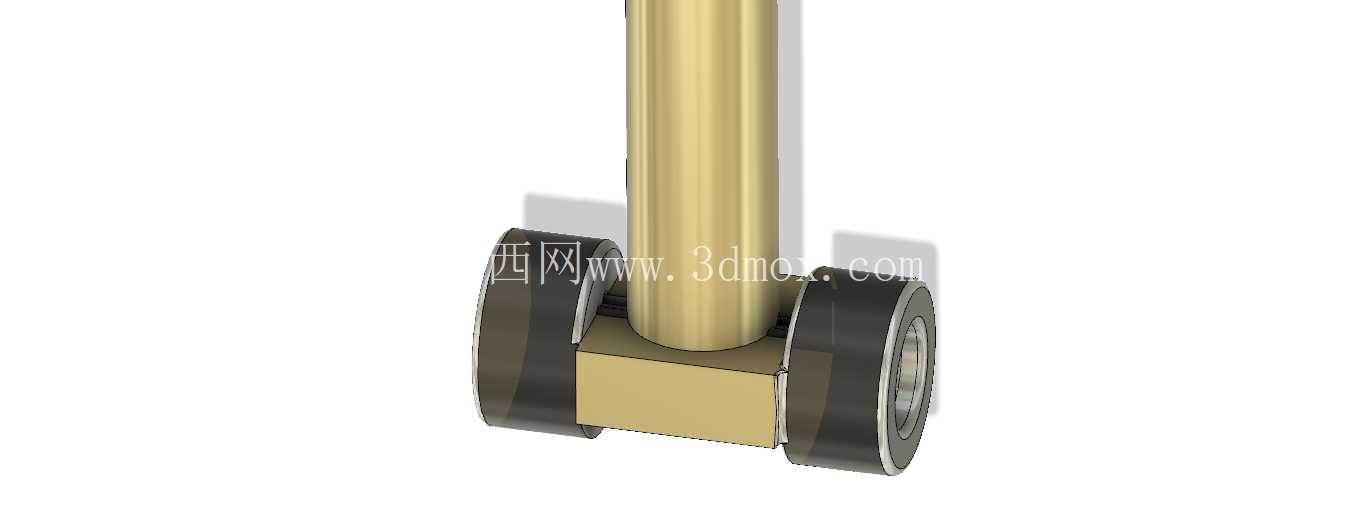

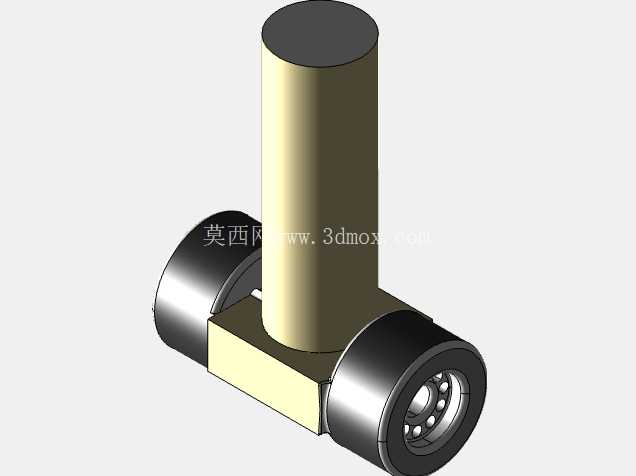

飞机起落架双轮支撑结构三维设计

　　航空地面与飞行工况衔接的核心承载部件中，起落架的结构合理性直接决定飞机滑跑、停放、起降阶段的运行安全，本次呈现的双轮式起落架结构，针对轻型通用航空飞行器的使用需求完成结构匹配，可覆盖小型固定翼飞机的全地面工况载荷传递需求。从实际应用场景来看，该结构适配通航领域小型固定翼飞机的前起落架或主起落架安装位，可在硬化铺装跑道、平整通航起降场完成载荷传递，轮组双侧布局的形式可在单轮接触局部不平整道面时，通过另一侧轮体的接触保持支撑稳定性，避免单轮布局下易出现的侧倾风险。

　　结构功能层面，该起落架将垂直方向的冲击载荷通过支柱筒体传递至机身连接端，轮组内置的轴承结构可保证轮体绕轴顺畅转动，滑跑过程中滚动阻力控制在合理区间，支柱与轮架的连接部位采用刚性承力结构，可承受起降阶段的垂直冲击载荷、滑跑过程中的纵向刹车载荷以及地面转向时的侧向载荷，避免结构出现应力集中导致的形变失效。设计思路上，整体采用模块化拆分逻辑，将支柱承力段、轮架连接段、轮体轴承段拆分为独立可装配的结构单元，既方便后续维护过程中对磨损轮体、轴承部件的单独更换，也可在建模阶段针对不同载荷工况调整各段的壁厚、连接尺寸，匹配不同起飞重量的机型需求；轮体采用双侧对称布局，轮距参数经过匹配计算，可保证地面滑行转向时的侧翻阈值满足通航飞机的地面操作要求，支柱的轴线与轮架的连接位置经过载荷路径优化，可将地面传递的冲击载荷沿支柱轴线方向传递，减少连接部位的附加弯矩，降低结构疲劳失效的概率。

　　外形尺寸与安装边界层面，支柱段采用等直径圆柱结构，可直接匹配机身下部的承力套筒安装位，安装时仅需保证支柱轴线与机身水平基准面的垂直度公差在设计范围内，即可保证轮组的接地角度符合滑跑要求；轮架的横向宽度控制在机身下部舱段的容纳尺寸范围内，收放式布局的机型可直接将该结构纳入起落架舱的尺寸边界，无需额外修改舱段结构；轮体的外径尺寸匹配通航飞机的离地间隙要求，可保证起降过程中机身下部结构不会与道面发生剐蹭，轮体与轮架之间的间隙预留了刹车组件的安装空间，后续可根据机型需求加装碟刹或鼓刹结构，无需对轮架主体结构进行二次修改。

　　从结构受力的细节来看，轮架与支柱的连接部位采用方形承力块结构，相比圆柱连接形式可提供更大的焊接或螺栓连接接触面积，连接部位的应力分布更均匀，在承受较大冲击载荷时不会出现连接部位的撕裂问题；轮体内部的轴承安装位采用台阶孔设计，可对轴承外圈进行轴向定位，避免轮体转动过程中轴承出现窜动，轴承内圈与轮轴采用过盈配合，传递扭矩的同时保证转动同轴度，减少滑跑过程中的轮体摆动问题。实际工况适配中，该结构可承受的垂直静载荷覆盖1-2吨级轻型飞机的起降需求，滑跑过程中可适应最高120km/h的滑跑速度下的轮体转动要求，轮体采用橡胶材质外包的设计逻辑（建模阶段预留了外包层的厚度尺寸），可提供足够的道面摩擦力，同时缓冲小幅道面颠簸带来的振动，减少传递至机身的振动量级，提升驾乘过程的结构稳定性。
