铝合金L型带孔铰接支撑连接构件

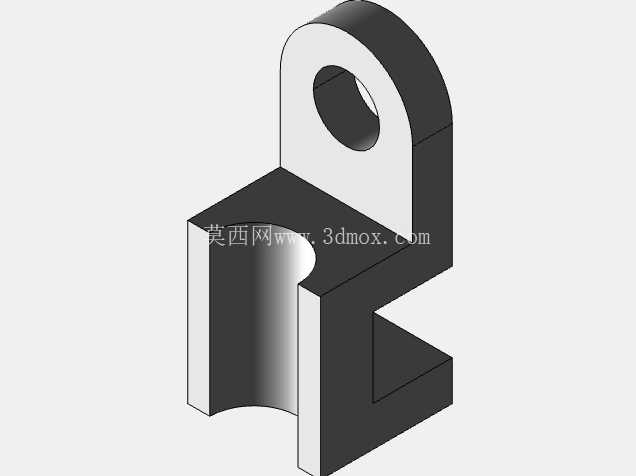

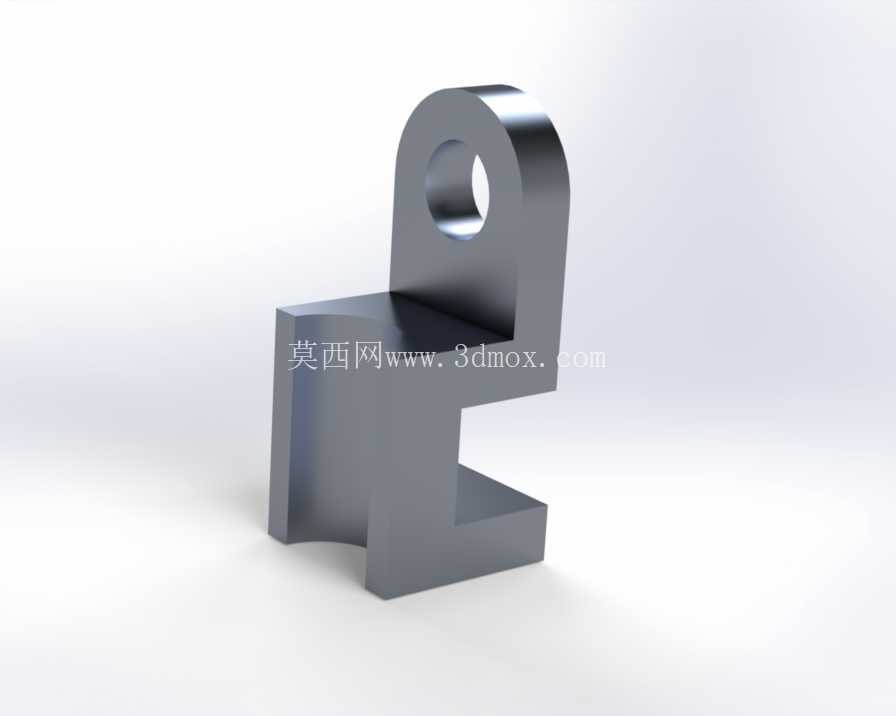

　　该构件属于小型设备铰接支撑类连接件，采用6061铝合金加工成型，整体为L型弯折结构，上部立板开设同轴铰接通孔，下部为带定位卡槽的安装基座，主要应用在轻工自动化输送线的侧挡定位机构、小型工装夹具的翻转限位单元、检测设备的样品夹持摆臂等需要小角度往复转动的连接场景中。从实际使用场景来看，这类零件往往承担着小载荷下的铰接传动与定位支撑双重作用，上部的通孔用于穿装销轴或者铰接螺栓，和相邻的摆臂、连杆类零件形成转动副，孔位的同轴度直接影响铰接转动的顺畅度，设计时孔壁与销轴的配合间隙控制在0.02-0.05mm区间，既保证转动无卡滞，也避免间隙过大造成的传动晃动。

　　下部的基座结构做了阶梯式卡槽设计，卡槽的宽度匹配常用的15mm、20mm规格工业铝型材的安装边，安装时可以直接卡入型材槽位，通过侧面的紧定螺钉完成固定，不需要额外加工安装孔，能大幅缩短现场装配的调整时间。设计思路上，整体结构做了等强度优化，上部立板和下部基座的连接位置做了R3的圆角过渡，避免直角位置的应力集中，在承受150N以内的径向铰接载荷时，过渡位置不会出现应力断裂的风险；立板的厚度设置为8mm，既保证铰接孔周边的结构强度，也不会因为过厚造成整体重量冗余，单件成品重量控制在45g左右，适合在对自重有要求的移动检测设备、小型机械手末端执行机构上使用。外形尺寸方面，整体高度为42mm，基座部分的长度为28mm、宽度为16mm，上部铰接孔的中心距离基座安装面的高度为30mm，这个尺寸边界是经过实际装配验证的，当和相邻的连杆件配合时，转动角度范围可以达到0-45度，不会和周边的型材、紧固件产生运动干涉。基座底部做了0.5mm的凹面设计，安装时可以避开安装面的微小凸起、焊渣等瑕疵，保证安装后整体的垂直度，避免铰接孔出现偏斜造成的转动卡滞。

　　从加工工艺适配性来看，这个零件既可以通过压铸工艺做批量毛坯生产，再经过简单的铣面、铰孔工序完成成品加工，适合单批次千件以上的量产需求；也可以直接用铝合金方料通过CNC铣削加工完成，适合小批量打样或者设备改造时的单件定制，两种工艺路线下的成品尺寸公差都能稳定控制在IT7级，满足常规机械设备的装配精度要求。实际使用中，这类铰接支撑件不需要做额外的表面处理，铝合金本身的氧化层就能满足常规车间环境下的防锈要求，如果应用在有腐蚀性介质的场景，也可以额外做硬质阳极氧化处理，提升表面耐磨性能和抗腐蚀能力，铰接孔位置在氧化后需要做精铰修正，保证孔径尺寸和表面粗糙度符合配合要求。

　　在装配调试环节，需要注意铰接销轴的锁紧方式，不能将销轴和该构件的孔位锁死，要保证转动副的活动间隙，销轴两端可以用卡簧或者锁紧螺母限位，避免销轴在转动过程中脱出；下部基座的紧定螺钉需要加装防松垫片，在设备长期往复运动的工况下，避免固定位置松动造成的定位偏移。这类构件虽然结构简单，但在小型自动化设备的辅助机构中应用十分广泛，很多输送线的挡料机构、工装夹具的翻转压头、检测设备的探头摆架上都能看到类似结构的零件，设计时往往需要根据实际的安装空间、载荷大小调整具体的尺寸参数，这个版本的结构属于通用性较强的基础款，可以在此基础上修改安装孔位、铰接孔直径、整体高度等参数，适配不同的设备安装需求。
