LX-16A伺服总线安装固定支架结构

在小型自动化执行单元、桌面级机械臂、教学实训机器人以及多轴联动的轻载伺服传动场景中，伺服总线的排布固定与伺服本体的安装支撑一直是容易被忽略却直接影响设备运行稳定性的细节。这款适配LX-16A伺服的总线支架，正是针对这类紧凑安装空间下的布线与支撑需求设计的结构件，从实际装配的角度出发，解决了多伺服组网时总线杂乱、接头受力、安装定位不准的常见问题。

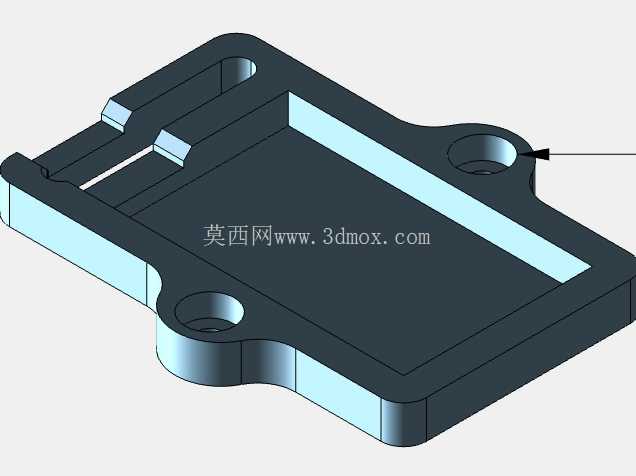

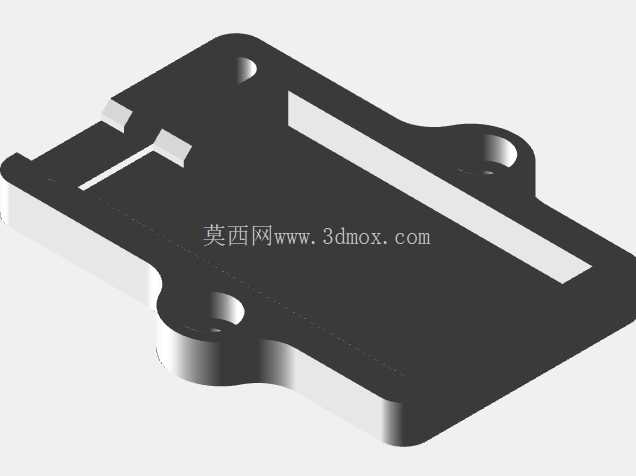

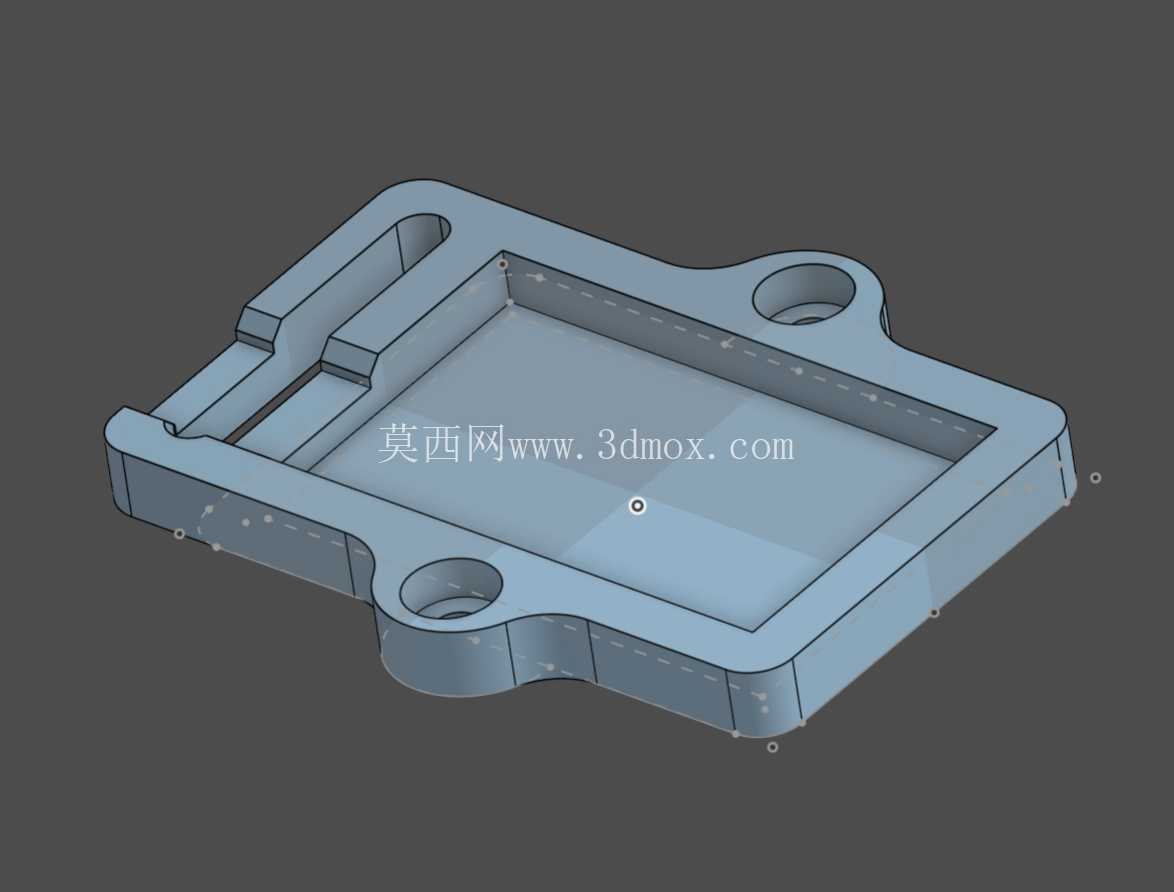

从结构功能来看，这款支架并非单纯的承托件，它同时承担了三个核心作用：首先是伺服总线的走线约束，支架主体的内凹型腔刚好可以容纳LX-16A伺服引出的总线缆，线缆在型腔内排布后不会因为关节转动出现拉扯、弯折磨损的问题，避免长期运动下线缆外皮破损导致的信号中断；其次是伺服单元的安装定位，支架两侧带孔的凸耳是安装固定位，两个安装孔的中心距严格匹配LX-16A伺服的安装孔位公差，装配时不需要额外调整对位，直接穿入紧固件即可完成固定，能有效减少装配累计误差；最后是相邻伺服单元的连接过渡，在多节机械臂的关节拼接处，这款支架可以作为两个伺服单元之间的转接载体，让总线从一个伺服单元平顺过渡到下一个单元，不会出现线缆外露、被运动部件剐蹭的风险。

设计思路上，这款支架完全围绕紧凑空间下的实用需求展开，没有多余的装饰性结构。整体采用一体化的框型结构，主体型腔的深度刚好覆盖总线接头的高度，不会因为型腔过深导致线缆弯折半径过小，也不会因为型腔过浅导致线缆突出被外部结构干涉。两侧的安装凸耳做了加厚处理，因为这两个位置是整个支架的受力点，当伺服单元输出扭矩带动负载转动时，安装凸耳需要承受动态的交变载荷，加厚设计可以避免长期受力下出现固定孔开裂、支架变形的问题。支架的边缘全部做了圆角过渡，一方面是去除加工毛刺避免装配时划伤操作人员或者线缆外皮，另一方面也能减少应力集中，提升结构的抗疲劳强度。值得注意的是，支架上预留的2xM3螺丝安装位，对应的是装配说明里提到的强力压接工序，这种压接配合螺丝锁紧的方式，比单纯的卡扣连接可靠性更高，在伺服频繁正反转的振动工况下，不会出现支架松脱、移位的问题。

从安装边界与尺寸适配来看，这款支架的外形轮廓完全贴合LX-16A伺服的端部尺寸，安装后不会超出伺服本体的外轮廓，在多轴机械臂的紧凑排布中，不会因为支架突出导致相邻关节运动时出现干涉。两个安装孔的孔径按照M3螺丝的标准间隙配合设计，既可以保证螺丝顺利穿入，又不会因为间隙过大导致安装后出现旷量。型腔内部的宽度尺寸刚好匹配伺服总线的线宽，线缆放入后不会出现大范围窜动，配合压接结构可以将线缆完全固定，避免伺服转动时线缆接头处受到反复弯折的应力。在实际装配场景中，这款支架不需要额外的加工调整，拿到后可以直接与LX-16A伺服进行组装，压接工序只需要普通的压装工具即可完成，不需要专用的定制工装，适合小批量设备组装以及教学场景下的快速装配调试。

在实际应用中，这类支架虽然是小型结构件，但对整套伺服系统的运行寿命影响很大。很多轻载机械臂的故障并不是出在伺服电机或者减速箱本身，而是因为布线不合理导致总线被磨断、接头松脱，或者安装支架强度不足导致关节定位偏差。这款支架的结构设计刚好针对性解决了这些痛点，在保证结构强度的前提下尽可能压缩了占用空间，适配LX-16A这类小型串行总线伺服的组网安装需求，不管是用于DIY机械臂制作、教学实训设备搭建，还是小型自动化执行机构的组装，都能有效提升装配效率与设备运行的稳定性。
