微型燃油喷射喷油器结构三维设计

这款微型喷油器的结构设计，核心围绕小排量动力单元的燃油精准供给需求展开，在做整体结构排布时，首先要兼顾安装空间的紧凑性与内部油道的通流效率，不能为了缩小体积牺牲燃油雾化的稳定性。从实际应用场景来看，这类结构的喷油器多适配小型通用动力设备、微型内燃机以及小流量燃油供给系统，安装位置通常位于进气歧管或缸盖对应的安装座上，因此主体采用圆柱式主体结构，最大外径控制在适配常规M18-M22安装螺孔的范围内，轴向总长度预留足够的插接与密封空间，避免安装后与周边进气管路、线束接插件产生干涉。

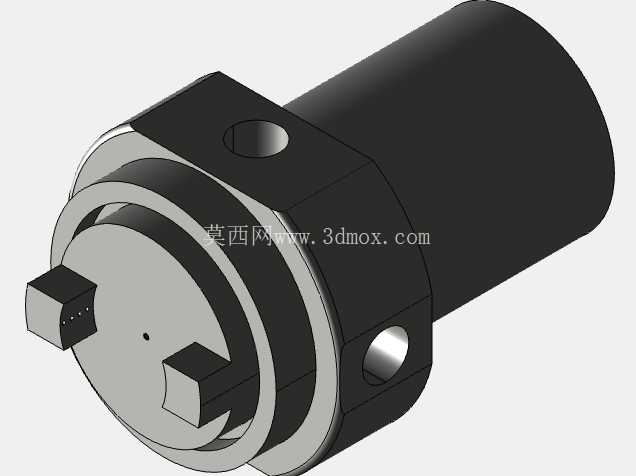

在功能特性设计上，前端的喷油嘴端做了对称的定位凸台结构，两个凸台的尺寸公差严格控制在0.02mm以内，既可以在安装时起到周向定位作用，防止喷油角度偏移，也能为密封垫的压装提供均匀的受力面，避免长期受燃油压力、振动影响出现渗漏。主体侧面设置的两个径向通孔，一个作为进油接口，一个作为回油泄压接口，孔位的轴向位置经过反复校核，确保安装后管路接头的操作空间充足，不需要额外调整周边部件的位置就能完成油管的拆装。进油孔的通径按照额定喷油流量做了匹配设计，内壁做了光滑过渡处理，减少燃油流动过程中的阻力损失，避免油压波动导致喷油量偏差。

设计思路上没有采用复杂的多层嵌套结构，而是将内部的阀芯腔、油道、密封槽都集成在主体一体结构上，减少零件数量的同时，也降低了多个配合面带来的泄漏风险。前端的密封台阶做了两级设计，第一级台阶适配O型密封圈，负责静态密封，第二级台阶与安装座的内孔做小间隙配合，起到安装导向作用，装配时不需要额外的导向工具就能顺利推入安装位，降低一线装配的操作难度。尾部的圆柱段做了等直径设计，表面粗糙度控制在Ra1.6以内，方便与电磁阀驱动模块做同轴配合，保证阀芯往复运动时的同轴度，避免出现卡滞、偏磨的问题，延长部件的使用寿命。

从安装边界来看，主体的最大外圆没有突出的异形结构，所有接口的朝向都沿着径向或轴向布置，没有斜向伸出的结构，因此在设备整体布局时，只需要预留出主体圆柱的安装空间，加上两侧油管接头的操作空间即可，不需要为异形结构额外预留避让位置。喷油端的喷孔位置做了内凹设计，避免安装过程中磕碰损伤喷孔，导致雾化形态被破坏，喷孔的排布角度按照对应燃烧室的进气涡流方向做了匹配，保证喷出的燃油能和进气充分混合，提升燃烧效率。在做三维建模过程中，所有配合面的公差都按照精密机械部件的配合要求做了标注，密封槽的尺寸严格对应标准O型圈的规格，不需要单独定制密封件，降低后续的备件采购成本。

实际使用过程中，这类喷油器需要承受持续的油压脉冲以及设备运行带来的高频振动，因此主体的壁厚做了针对性的加强，在进油孔、回油孔的位置做了圆角过渡，避免应力集中导致的部件开裂。阀芯的运动行程控制在极小的范围内，既保证喷油响应速度，也减少阀芯运动的冲击噪音，适配小型动力设备对NVH的要求。整个结构没有采用易损的薄壁弹性结构，所有受力部位的壁厚都经过强度校核，能满足长期在高温、振动环境下工作的可靠性要求，不需要频繁拆解维护。
