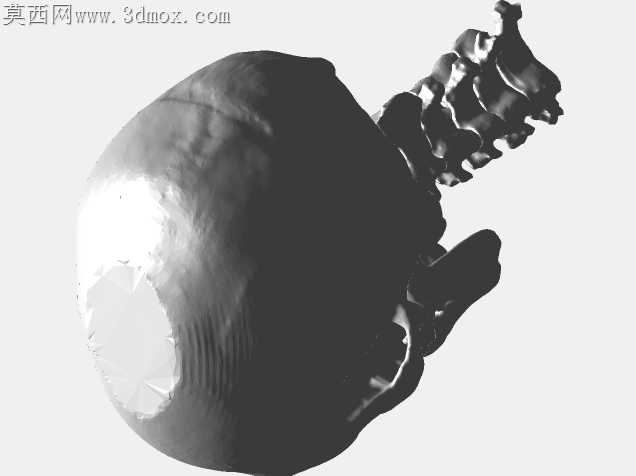

男性人体头骨带颈椎解剖结构造型

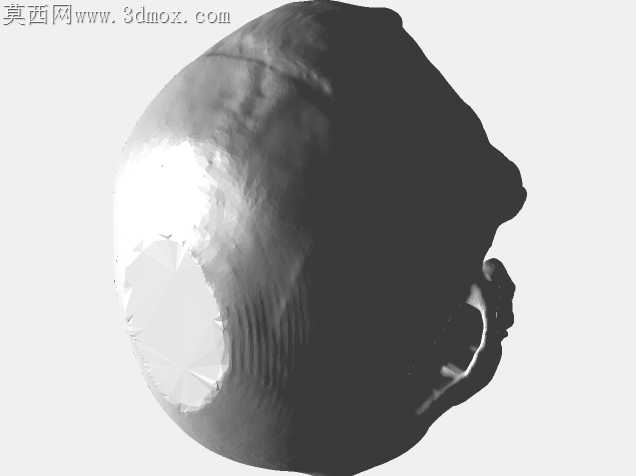

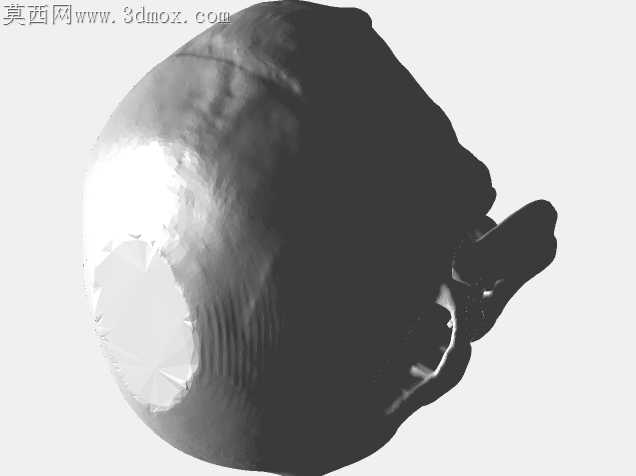

医学影像分割生成的实体骨骼模型，最先要解决的是原始扫描数据带来的表面噪点问题，这类从dicom断层影像提取的曲面，往往带着扫描层厚带来的阶梯状纹理，直接用于3D打印或者解剖实训的话，颅顶的弧形曲面会出现明显的层纹，既影响触感也会干扰解剖标识的识别。处理颅部曲面的时候，不能一味做平滑运算，颞骨乳突、枕骨大孔边缘的骨性凸起是解剖定位的关键标识，平滑阈值过高会磨平这些特征点，阈值过低又消不掉扫描噪点，得沿着骨缝的自然走向做分区平滑，颅盖骨的弧形区域保留骨面自然的凹凸质感，和颈椎衔接的寰枢关节面要单独做曲面拟合，保证关节面的弧度和真实人体骨骼的活动轨迹匹配。很多同类骨骼模型容易忽略颈椎和颅底的衔接公差，枕髁和寰椎上关节面的配合间隙如果留得不对，后续做活动度演示的时候要么卡滞要么松脱，得按照真实人体的关节间隙预留0.12mm的配合量，既可以模拟头部的俯仰、旋转活动度，又不会出现关节脱位的违和感。模型附带的颈椎节段，每一节的棘突、横突孔的形态都要和扫描数据对齐，尤其是颈椎后侧的棘突分叉特征，是解剖教学里区分颈椎和其他节段椎骨的核心标识，不能因为曲面优化就简化成统一的凸起形态。颅底的孔洞结构，比如枕骨大孔、颈静脉孔、视神经管的位置，要和真实解剖位置完全对应，这些结构是神经、血管走形的标识点，一旦偏移就失去了医学实训的价值。做曲面重构的时候，眼眶内侧的薄骨板区域是最容易出现破面的位置，原始扫描数据里薄骨的灰度值和周围软组织接近，分割的时候容易出现缺损，得对照解剖图谱补全骨板的连续曲面，同时保留筛骨纸板的薄度特征，不能把眶壁做成和颅盖骨一样的厚度。这类模型用于临床术前规划或者解剖教学的时候，骨面的质感还原很重要，不需要做过度的抛光处理，保留骨面自然的粗糙纹理，反而能让使用者更清晰地识别不同部位的骨质差异，比如颅盖骨的外板光滑厚实，内板有脑回压迹形成的浅凹，这些细节都要在曲面处理的时候保留下来，不能为了模型的“美观”把这些解剖特征磨平。颈椎各节段之间的椎间孔形态也要精准还原，这是演示颈椎神经根受压病理机制的关键结构，每一节椎骨的上下关节突对位要准确，模拟正常人体的颈椎生理曲度，不能把颈椎做成笔直的形态，要呈现自然前凸的弧度，这样在用于康复医学实训的时候，才能正确演示颈椎活动时的椎体联动关系。
