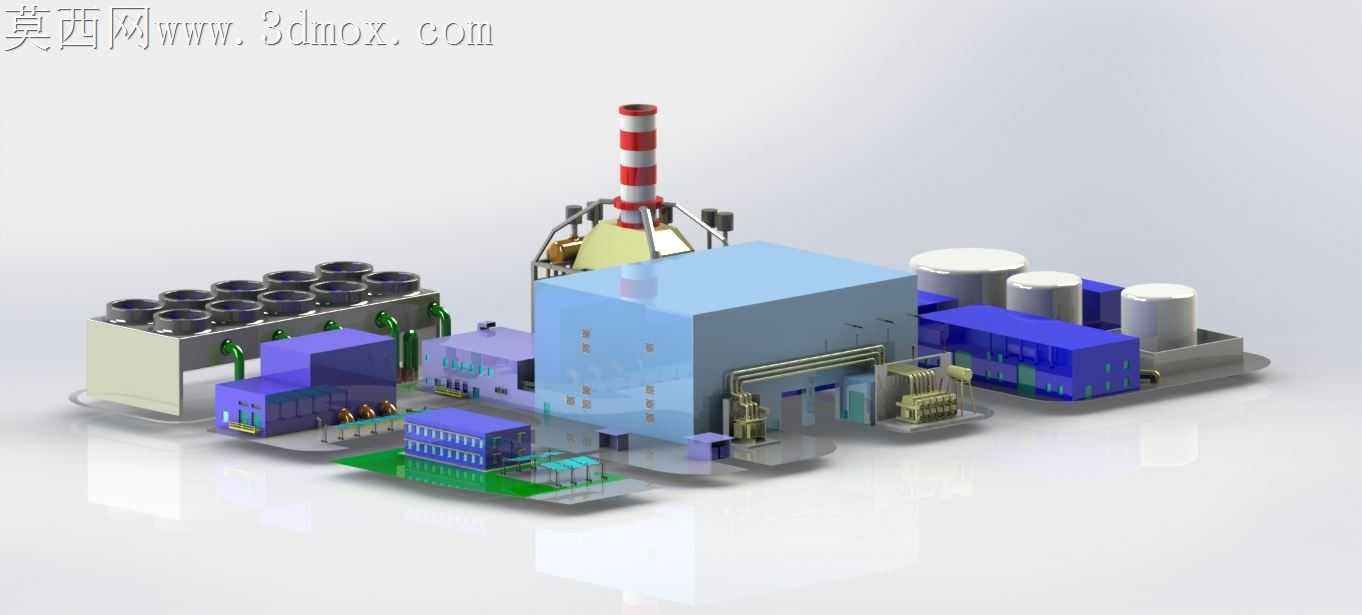

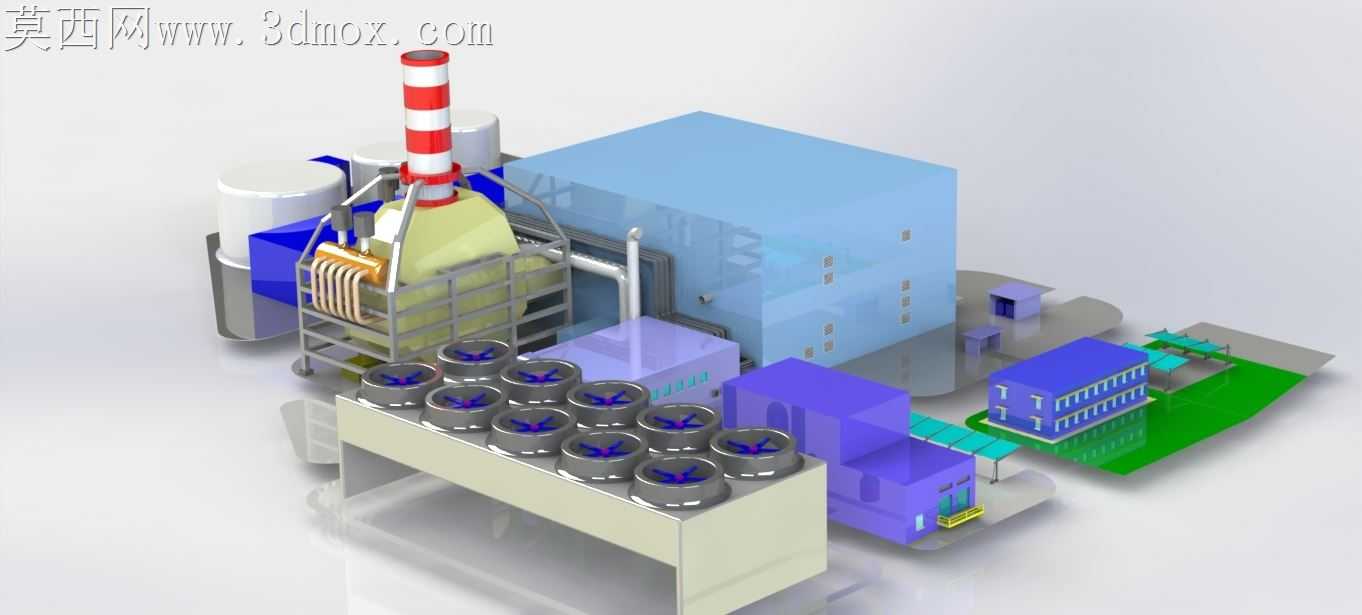

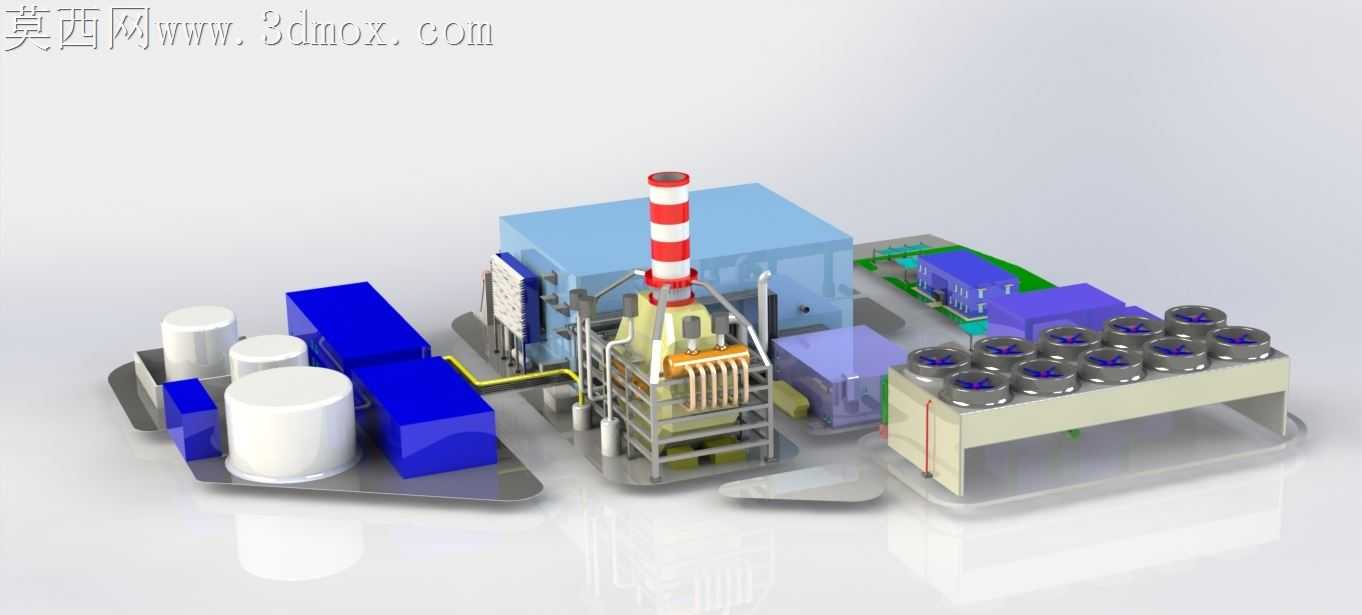

火力发电厂厂区整体布局三维设计

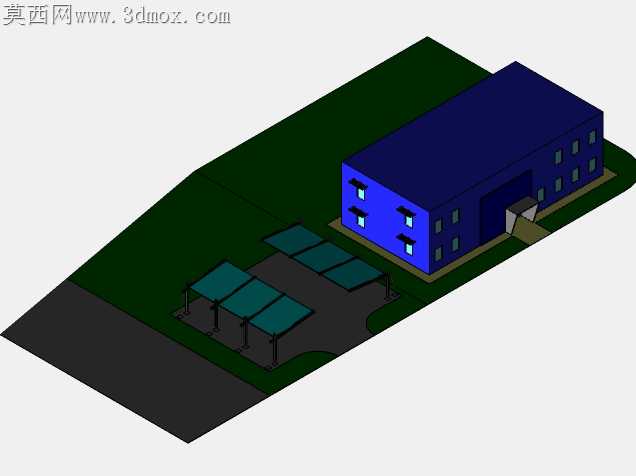

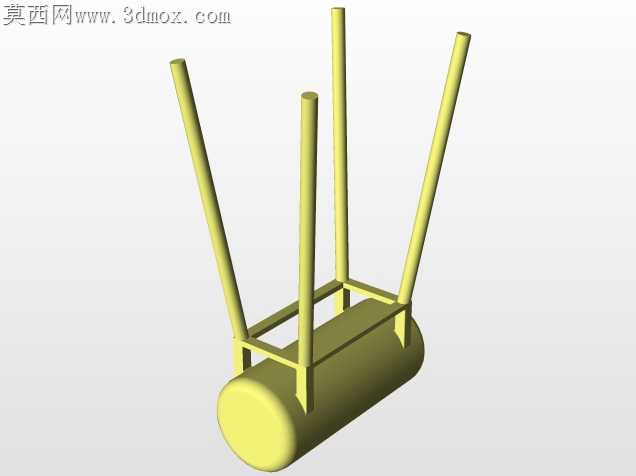

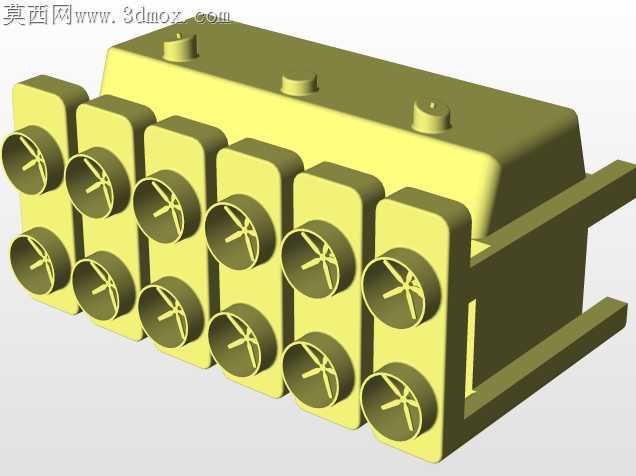

火电厂厂区布局的核心矛盾，始终是管线交叉干涉与运维通道预留的平衡，这套三维设计在装配逻辑上做了大量落地性调整。主厂房作为核心生产区，没有采用常规的方正块体堆叠，而是把汽机房、锅炉房、除氧间的衔接处做了1.2米的错位退让，刚好给主蒸汽管道的弯头预留出安装操作空间，避免后期管道吊装时和厂房梁柱发生碰撞。冷却塔集群布置在厂区主导风向的下侧，和主厂房之间留足28米的管线走廊，循环水管道的支墩位置提前在地面做了预埋标记，每段管道的法兰对接处都避开了地下电缆沟的走向，不用后期返工凿开路面调整管线。烟囱和锅炉房的衔接段做了可拆卸的法兰结构，不是一体化建模，方便后期检修时更换防腐内衬，红白警示色的分节位置刚好对应内部的检修平台高度，每段平台的护栏都做了向内收的15度倾角，防止高空坠物落到厂区主干道上。储油罐区周围的防火堤高度做了精准核算，围合容积能完全容纳最大单罐的泄漏量，罐区和卸油站台之间的导静电接地装置位置，在模型里做了醒目的异色标注，不会和消防管线的位置冲突。配电装置区的设备间距严格按照带电安全距离排布，母线桥的走向避开了厂区的起重作业通道，防止大型设备吊装时触碰到高压母线。厂区内部的道路做了环形贯通设计，转弯半径满足重型设备运输车的通行要求，路边的雨水篦子位置避开了重型车辆的轮迹带，减少长期碾压造成的篦子破损。不同功能区的管线用不同色彩做了区分，红色是蒸汽管道、蓝色是循环水、绿色是电缆桥架、黄色是消防管线，装配时每类管线的分层高度都做了明确界定，电缆桥架在最上层，往下依次是消防管、蒸汽管、循环水管，避免蒸汽管道的高温烘烤加速电缆老化。辅助生产建筑的位置没有挤占主设备的检修场地，化学水处理车间靠近循环水入口，减少输水管道的长度，输煤栈桥的倾角控制在16度以内，皮带运行时不会出现撒煤问题，栈桥和主厂房的衔接处做了软连接结构，能抵消厂房沉降带来的结构位移。
