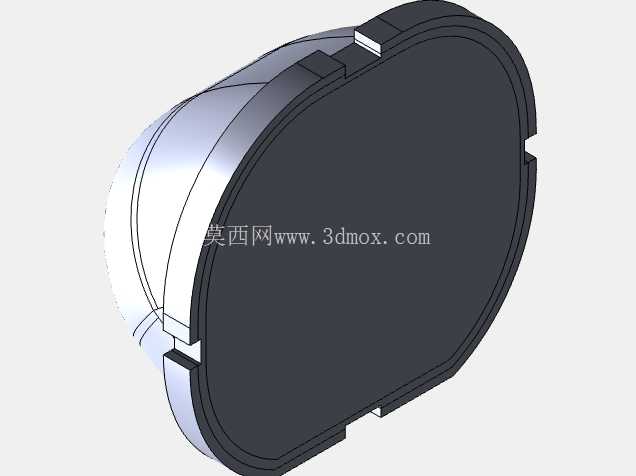

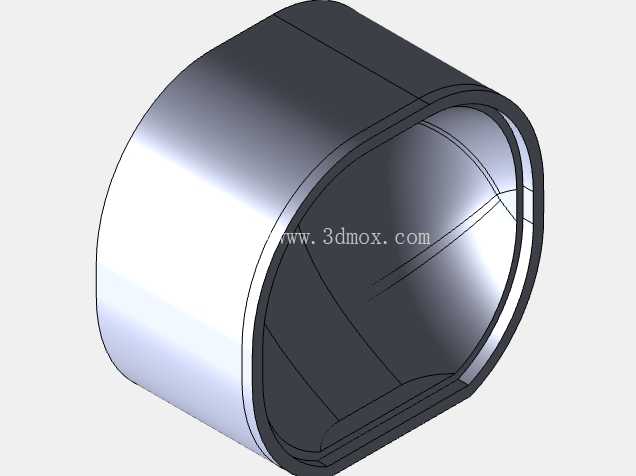

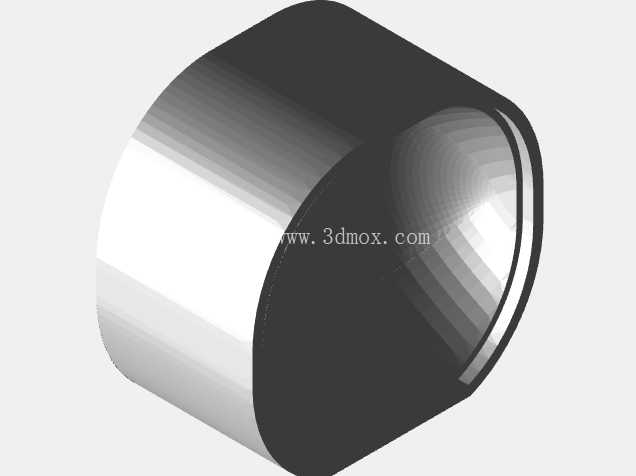

无硬件自对准无人机天线罩铸造模具结构

　　这套两分式模具结构，核心服务于小型无人机机载透明鼻锥也就是天线罩部件的批量成型作业，适配透明环氧树脂铸造、复合材料铺层两类主流的机载透明构件生产工艺，解决传统天线罩成型后需要额外紧固件拼接、装配公差累积导致的信号屏蔽偏差问题。从实际应用场景来看，这类天线罩安装在无人机机头最前端，既要承担飞行过程中的气动整流作用，降低机头位置的空气阻力，还要保证机载通讯、导航天线的信号穿透效率，同时不能额外增加机头段的结构重量，传统的多段拼接天线罩不仅接缝位置会在高速飞行时产生紊流，额外的紧固螺丝还会对电磁信号产生遮挡，影响导航与通讯链路的稳定性。

　　这套模具在设计阶段就把装配需求融入了成型结构里，模腔成型出的罩体自带互锁几何特征，两个半壳脱模后可以直接通过互锁结构扣合定位，不需要额外设计连接耳片、螺丝孔位，也不需要额外的紧固件辅助固定，互锁位置的公差经过优化，扣合后接缝间隙控制在复合材料铺层或者树脂粘接的允许范围内，粘接后接缝位置的气动外形连续，不会出现阶差影响飞行状态。从模具本身的结构逻辑来看，分型面沿着天线罩的轴向对称面设置，模腔整体为变径筒状结构，对应天线罩从机头前端到后端与机身对接位置的渐变截面，模腔内壁的曲面精度直接决定了罩体的外形公差，设计时已经考虑了树脂固化、复合材料铺层后的收缩率补偿，保证成型后的罩体外形符合气动设计要求，不需要后续大量的修形作业。安装边界上，这套模具可以适配常规的真空浇注、低压树脂传递成型设备，模架的定位结构采用直边定位配合，合模时不需要复杂的找正操作，上下模合模后的锁紧位置预留了常规夹具的装夹空间，不需要定制专用的锁紧工装就能完成合模锁紧。对于复合材料铺层工艺来说，模腔的内壁粗糙度经过针对性设计，铺层完成后固化脱模时不会出现粘模问题，透明树脂铸造时模腔表面的抛光等级可以满足透明件的表面光洁度要求，成型后的罩体不需要额外的表面抛光处理就能达到透光、透波的表面要求。

　　从结构优化的角度，这套模具成型的罩体因为取消了额外的紧固件和连接耳片，整体重量比传统拼接结构降低15%左右，同时互锁结构的扣合定位精度更高，罩体的圆度、截面一致性更好，安装到无人机机头时，和机身前端的对接阶差可以控制在0.1mm以内，有效降低高速飞行时的气动噪声和阻力。另外，模具的浇注口、排气槽位置都设置在罩体的后端对接边缘，成型后浇注口残留的飞边会在和机身装配时被对接面覆盖，不会影响罩体前端的外观和气动外形，减少了后续去飞边、修形的工作量。

　　在实际生产场景中，这类模具既可以用于小批量的无人机原型件试制，也可以通过增加模腔硬度处理，满足中小批量的量产需求，因为结构简单，合模、开模的操作流程不复杂，对操作人员的技能要求更低，不需要长期从事精密模具操作的工人就能完成成型作业，适合无人机研发阶段的快速迭代生产，不需要投入高额的精密模具成本就能快速拿到符合气动、透波要求的天线罩成品。设计过程中也充分考虑了脱模斜度的设置，虽然罩体是变径曲面结构，但沿着脱模方向的所有壁面都设置了合理的脱模斜度，不会出现脱模时拉伤制件表面的问题，尤其是透明树脂成型时，表面拉伤会直接导致零件报废，合理的斜度配合模腔表面处理，可以把脱模不良的报废率控制在极低水平。
