小型仿达芬奇结构单自由度夹持机械臂

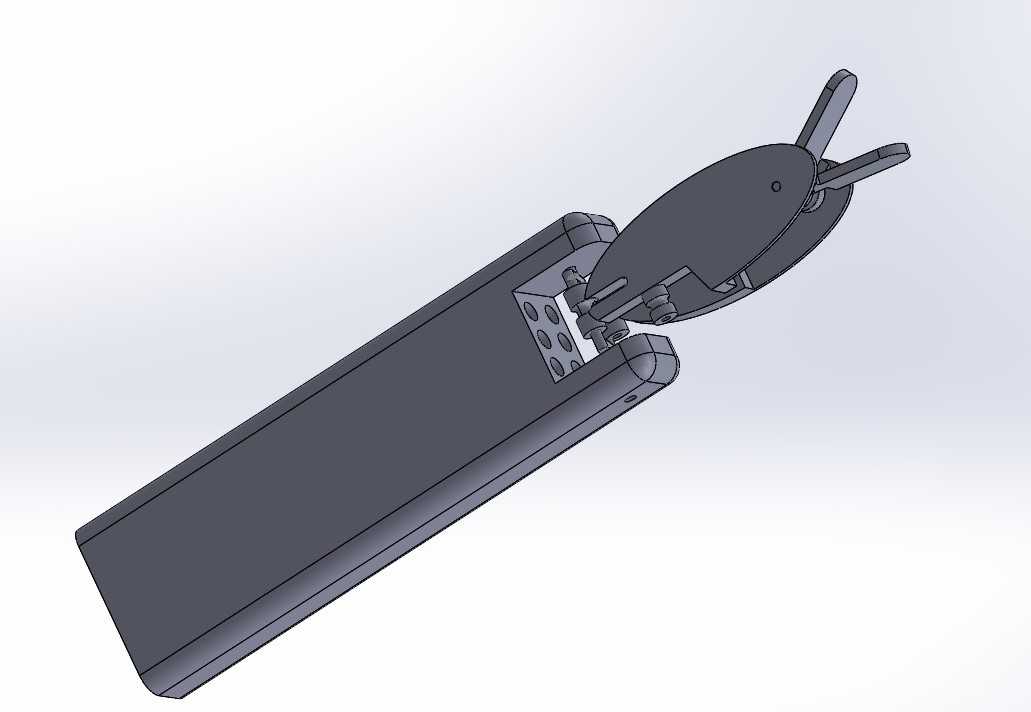

这款夹持类机械臂结构参考了达芬奇手术机器人的末端执行器布局思路，采用单自由度驱动实现夹爪的开合动作，整体结构紧凑，适合桌面级小型操作场景使用。从结构布局来看，长条形基座作为整个装置的安装承载主体，内部预留了驱动组件的安装空间，基座与夹爪主体之间采用铰接连接，通过内置的连杆传动结构将基座端的输入动力传递到末端夹爪，实现两个夹爪瓣的同步对中开合，夹持过程中夹爪的开合角度可通过输入行程进行线性控制，能适配不同尺寸的小型被夹持物件。在实际应用场景中，这类小型夹持臂可用于实验室小型样本转运、精密电子元器件的夹取搬运、教学演示机械结构原理等场景，无需复杂的电控系统即可完成基础的夹持动作，手动驱动版本也可作为机械结构教学的实操演示教具，帮助学习者理解连杆传动、铰接副配合的工程实现逻辑。设计过程中优先考虑了结构的易加工性，所有铰接位置均采用标准销轴配合，基座主体采用平板式拼接结构，无需复杂的曲面加工即可完成制作，夹爪瓣的接触面做了圆弧过渡处理，避免夹持过程中对被夹持物件表面造成刮损，同时夹爪的开合行程做了机械限位，防止传动结构过行程出现卡滞。安装边界方面，长条形基座的底面为平整安装面，可通过螺栓直接固定在工作台面或者移动滑台的安装板上，整体外伸长度控制在小型操作空间的适配范围内，不会与周边的其他设备部件产生运动干涉，传动连杆的布局全部内嵌在结构主体内部，没有外露的传动部件，操作过程中不会出现衣物或者线缆卷入传动结构的风险。夹爪主体与基座的铰接位置做了间隙配合优化，转动过程中无明显旷量，保证夹持动作的重复定位精度，整体结构没有冗余的装饰部件，所有结构特征都服务于传动与夹持的功能需求，零件数量少，装配流程简单，后期维护时仅需定期对铰接销轴位置添加润滑脂即可保证动作顺畅，适合作为小型自动化操作单元的末端执行器基础结构进行二次开发，也可根据实际使用需求在基座内加装微型驱动组件，将手动驱动升级为电动驱动版本，拓展其应用场景。
