熊猫RC图传VTX5804BAT金属壳体结构设计

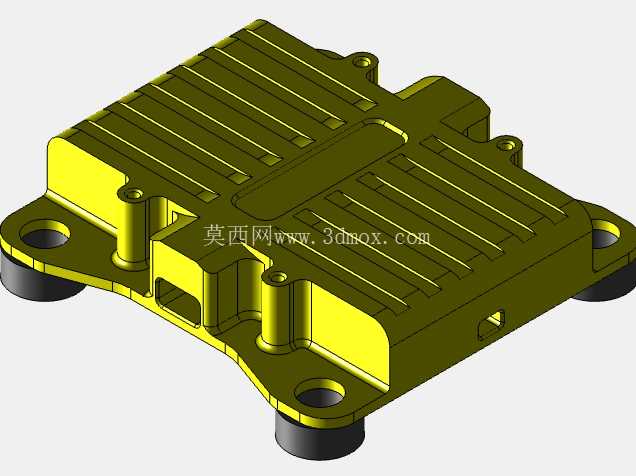

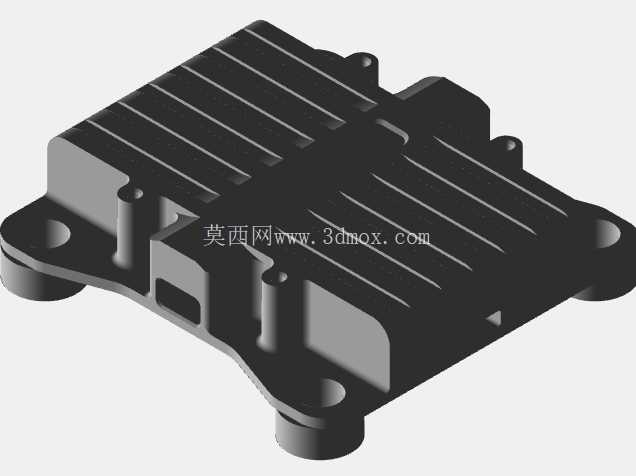

　　这款壳体是适配5.8G频段FPV无人机图传发射模块的压铸铝合金防护外壳，日常应用场景覆盖穿越机竞速、航拍摄影、工业无人机巡检等各类搭载VTX图传设备的无人飞行器场景，核心作用是为内部的射频发射电路、功率放大元件、供电稳压模块提供物理防护，同时承担核心发热元件的散热传导功能，隔绝飞行过程中的气流冲击、砂石磕碰、雨水泼溅对内部电路的损伤。从结构设计思路来看，壳体整体采用一体化压铸成型工艺，材质选用ADC12压铸铝合金，兼顾导热性能、结构强度与压铸成型的良率，外表面密布的平行散热肋条并非装饰结构，每一条肋条的厚度、间距都经过热阻计算，对应内部功率放大芯片的安装位置，肋条走向顺着飞行时的气流方向排布，飞行过程中迎面气流可以顺着肋条间隙快速带走热量，避免长时间满功率发射时芯片过热触发降频保护。

　　壳体四个角位设置的带沉台安装孔，是整机安装的核心定位基准，孔位的中心距公差控制在±0.05mm范围内，沉台深度刚好匹配配套的橡胶减震垫厚度，安装时减震垫嵌入沉台后，既可以避免螺丝锁紧时压裂壳体边缘，又能过滤飞行过程中电机传递的高频振动，防止内部电路板因长期振动出现焊点脱焊、接插件松动的问题。壳体侧边预留的接口开孔位置，对应图传模块的天线接口、供电接线口、频段调节按键的位置，开孔边缘做了0.2mm的倒角处理，避免组装时刮伤连接线的绝缘层，壳体上下盖的合模面设计了宽度1.2mm的止口结构，合盖后止口互相嵌合，既可以提升壳体的整体抗扭强度，又能阻挡雨水、灰尘从合模缝隙进入壳体内部，满足户外飞行的基本防护需求。

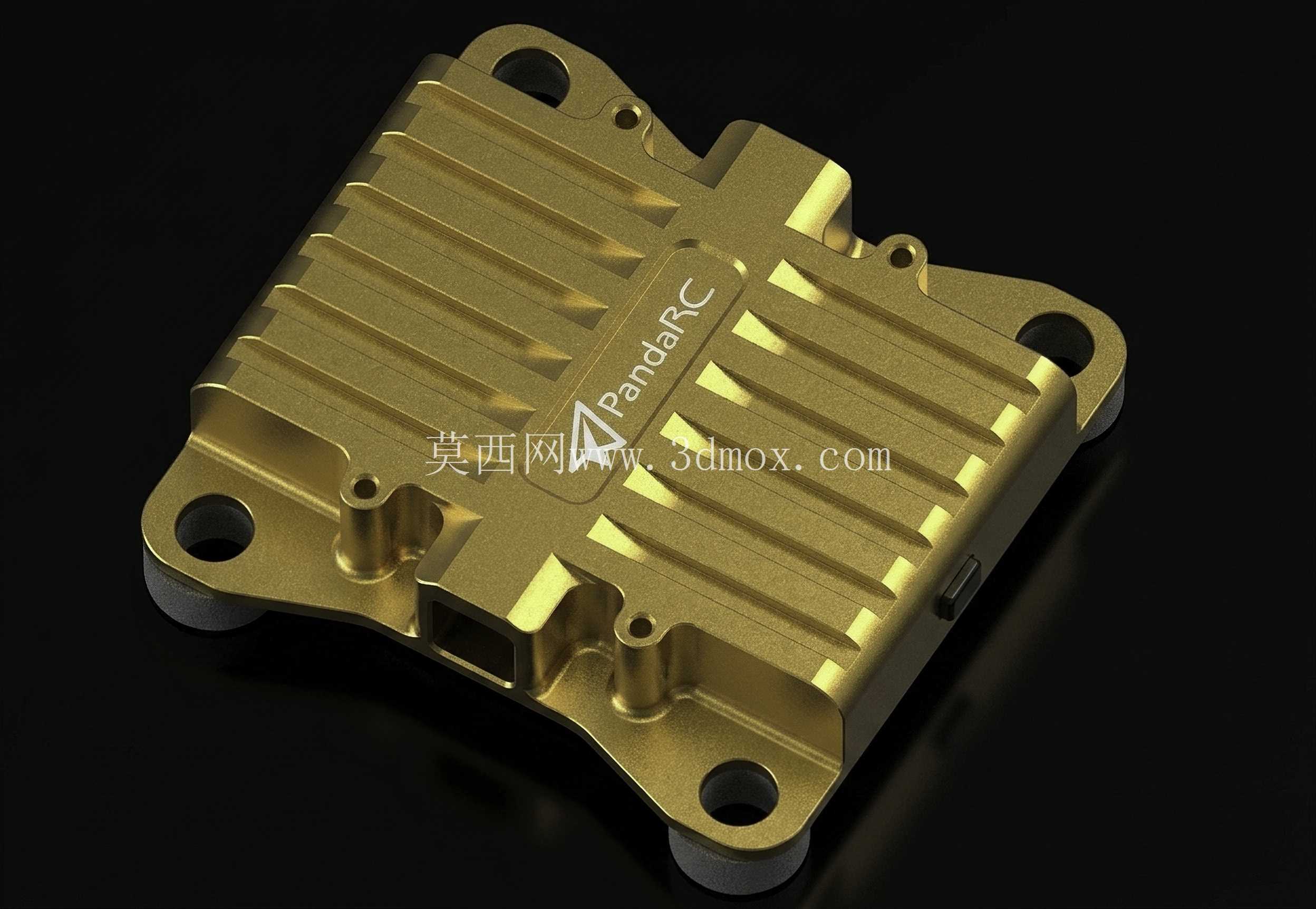

　　壳体表面的PandaRC标识区域采用凹陷式设计，后续做表面氧化处理时可以直接在凹陷位置填色，不会因为日常摩擦、磕碰导致标识磨损脱落。从安装边界来看，壳体整体轮廓的最大长宽尺寸控制在42mm×38mm范围内，不含散热肋条的主体厚度为8mm，加上肋条的总厚度为12mm，整体重量控制在18g以内，不会给无人机带来过多的负载负担，四个安装孔的中心距分别为36mm和32mm，适配市面上绝大多数标准尺寸的图传安装支架，不需要额外定制转接件就可以直接替换同规格的其他图传壳体。

　　壳体内部的凸台高度经过精确计算，对应电路板上的元件高度，凸台顶面的平面度控制在0.03mm以内，电路板通过两颗M2螺丝锁紧在内部凸台上，凸台顶面与壳体底面的平行度公差保证电路板安装后不会出现倾斜，避免射频接口与外接天线对接时出现角度偏差导致信号损耗。在压铸工艺的适配设计上，壳体所有的转角位置都做了R0.5mm以上的圆角过渡，避免压铸时出现应力集中导致成型后壳体开裂，所有的拔模斜度控制在1.5°，既方便压铸开模时顺利脱模，又不会因为斜度过大导致壳体壁厚出现明显偏差，散热肋条的根部做了R0.3mm的圆角，避免压铸时金属液填充不足导致肋条缺料，同时提升肋条与主体连接的结构强度，遇到轻微磕碰时不会出现肋条断裂的问题。实际装机测试时，这款壳体在满功率1.6W发射状态下，连续工作30分钟的壳体表面最高温度稳定在52摄氏度左右，相比同规格无散热肋条的塑料壳体，核心芯片的工作温度降低了18摄氏度，有效提升了图传模块长时间工作的稳定性，在1.5米高度的自由跌落测试中，壳体四个角位先接触水泥地面，没有出现开裂、变形的问题，内部电路板也没有出现元件脱落、接线松动的情况，完全满足无人机飞行时的抗冲击要求。
