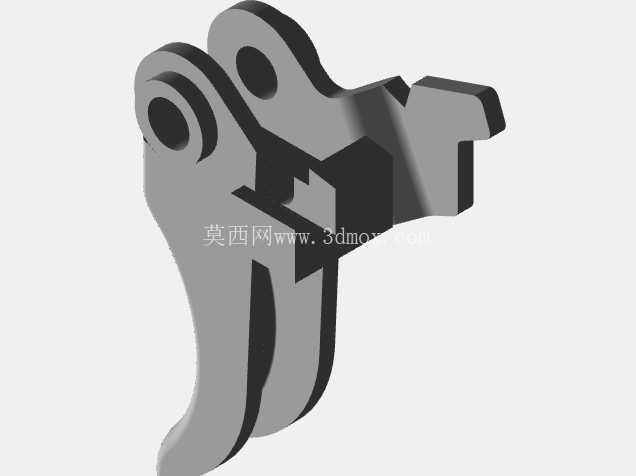

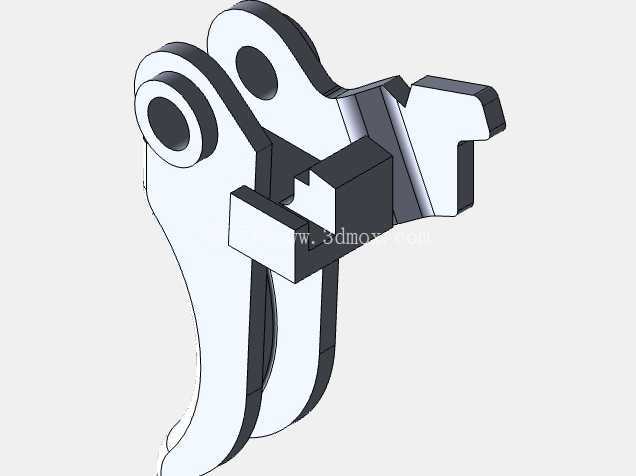

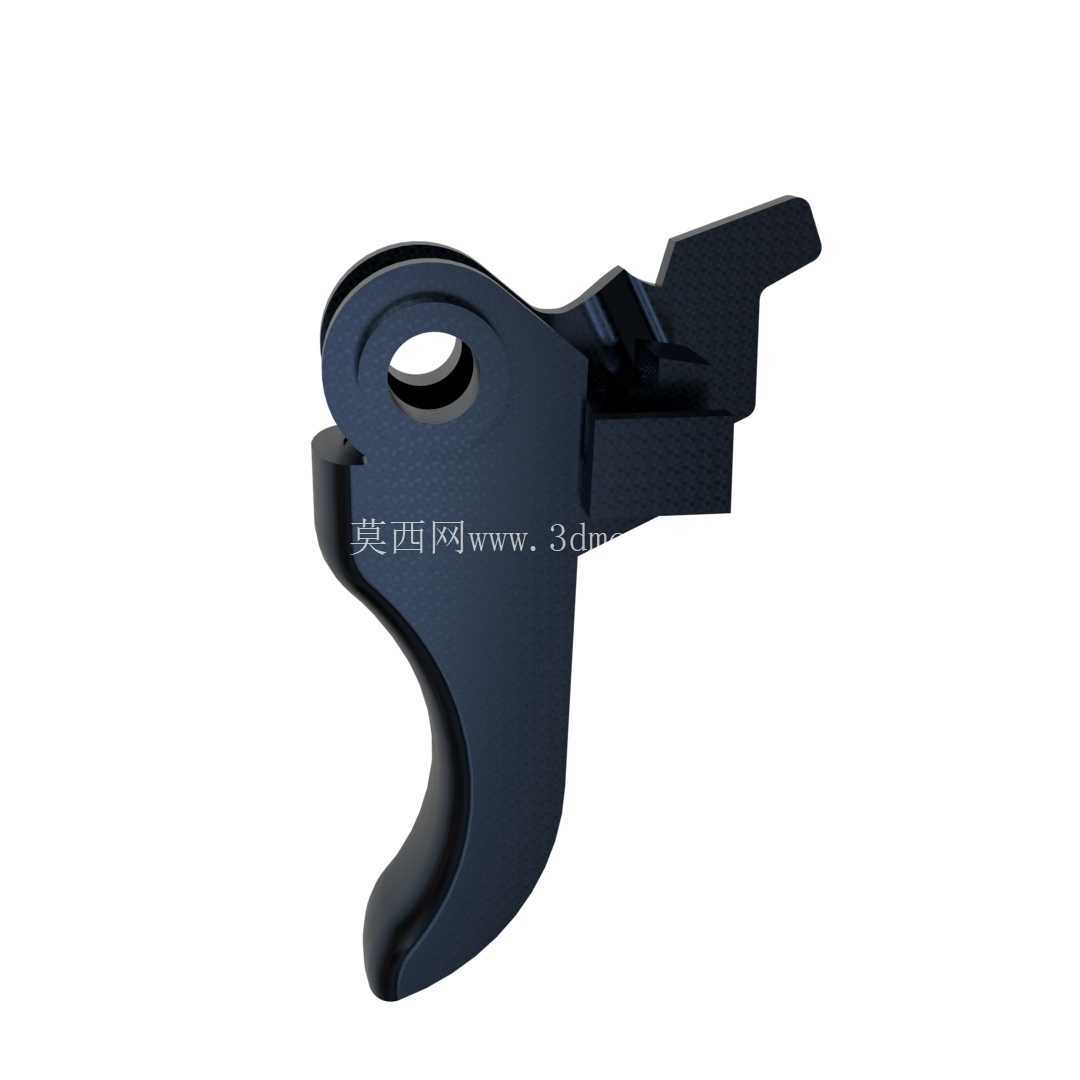

MP-V扳机式手指操作杆结构设计

这类手指操作杆属于手动触发类机构的核心执行构件，最早在轻武器扳机系统中形成成熟的结构逻辑，现在也被大量移植到各类手动操控的工业设备、运动器材、专用工具上，作为人手动输入触发指令的直接接触部件，其结构合理性直接决定操作手感、触发精度与长期使用的可靠性。从实际应用场景来看，除了传统的轻武器击发机构，这类结构也常见于气动工具的控制扳机、特种作业装备的手动解锁杆、竞技类发射装置的触发部件，甚至部分高端定制键盘的压力触发结构也会借鉴这类杠杆式手指杆的力传导逻辑，核心都是通过手指的小行程按压，将力传递到后端的触发机构，完成对应的动作输出。

从功能特性上看，该构件采用杠杆式受力设计，上端的铰接孔是整个零件的安装旋转支点，孔位的公差配合需要控制在H7级别，才能保证与安装销轴的配合间隙合理，既不会因为间隙过大出现晃动旷量，影响触发的线性手感，也不会因为间隙过小导致旋转卡滞，在低温或者有少量粉尘进入的工况下出现操作失灵。手指贴合的曲面部分做了贴合指腹弧度的内凹设计，按压接触区域的边缘做了R0.8以上的圆角过渡，避免长期操作时硌手，同时曲面的粗糙度需要控制在Ra1.6以内，部分量产版本会在接触区域做防滑纹理或者表面氧化处理，提升手指接触时的摩擦力，避免出汗或者戴薄手套操作时出现打滑。上端的凸起卡合结构是与后端阻铁配合的锁止部位，这个部位的形位公差要求最高，平面度需要控制在0.02mm以内，斜面的角度公差控制在±0.5°，才能保证锁止时的啮合深度合理，既不会因为啮合过深导致扳机扣力过大，也不会因为啮合量不足出现意外滑脱走火的风险。

设计思路上，整个零件采用等强度轮廓设计，从铰接孔位置到手指按压端的截面厚度逐步变化，受力最大的铰接孔周边做了局部加厚，同时在孔位外侧设计了凸台结构，提升孔位的抗挤压强度，避免长期反复旋转受力后出现孔位失圆变形。零件尾部的触发凸台位置做了局部的加强筋结构，在不增加整体零件厚度的前提下提升该部位的抗冲击能力，因为每次触发时这个部位都会与阻铁发生刚性碰撞，长期循环受力下如果强度不足容易出现崩边或者磨损，直接影响整个机构的使用寿命。整个零件的外形轮廓没有多余的装饰性结构，所有曲面都服务于受力传导和操作手感，外轮廓的所有尖角都做了倒钝处理，避免装配和使用过程中划伤操作人员，同时也减少压铸生产时的应力集中点，降低零件淬火或者表面处理时出现开裂的概率。

从安装边界来看，该零件的旋转中心到手指按压最远端的距离决定了杠杆的力臂比，常规设计下这个力臂比控制在3:1左右，也就是手指施加10N的按压力时，后端触发部位可以输出30N的推力，刚好匹配大多数阻铁弹簧的弹力需求，保证扣力控制在普通人手指舒适的施力区间，不会因为扣力过大导致操作疲劳，也不会因为扣力过小出现误触。铰接孔的内径尺寸与配套的安装销轴做基孔制配合，安装后零件的轴向窜动量控制在0.1mm以内，需要在销轴两端加装限位卡簧或者轴套来限制轴向位移，避免使用过程中零件出现横向偏移导致卡滞。零件旋转时的外轮廓运动包络需要在设计阶段就做干涉检查，保证按压全行程中，零件与周边的壳体、弹簧、其他传动构件之间至少保留0.5mm的安全间隙，尤其是在有泥沙、灰尘的使用场景下，间隙过小容易因为异物堆积导致扳机卡滞，影响操作可靠性。

生产工艺上这类零件大多采用铝合金压铸或者粉末冶金成型，部分高强度要求的版本会采用45号钢精密铸造后再做数控精加工，关键配合面在毛坯成型后需要做精铣或者磨削处理，保证尺寸精度。表面处理根据使用场景不同，铝合金版本一般做硬质阳极氧化，提升表面硬度和耐磨性能，钢质版本会做发黑或者淬火处理，表面硬度达到HRC40-45，兼顾耐磨性能和韧性，避免长期碰撞受力后出现断裂。在装配调试时，需要通过调整后端阻铁的啮合位置来调整扳机的扣力和行程，空行程一般控制在1-2mm，触发后的超程控制在0.5mm以内，保证操作时的反馈感清晰，触发动作干脆。
