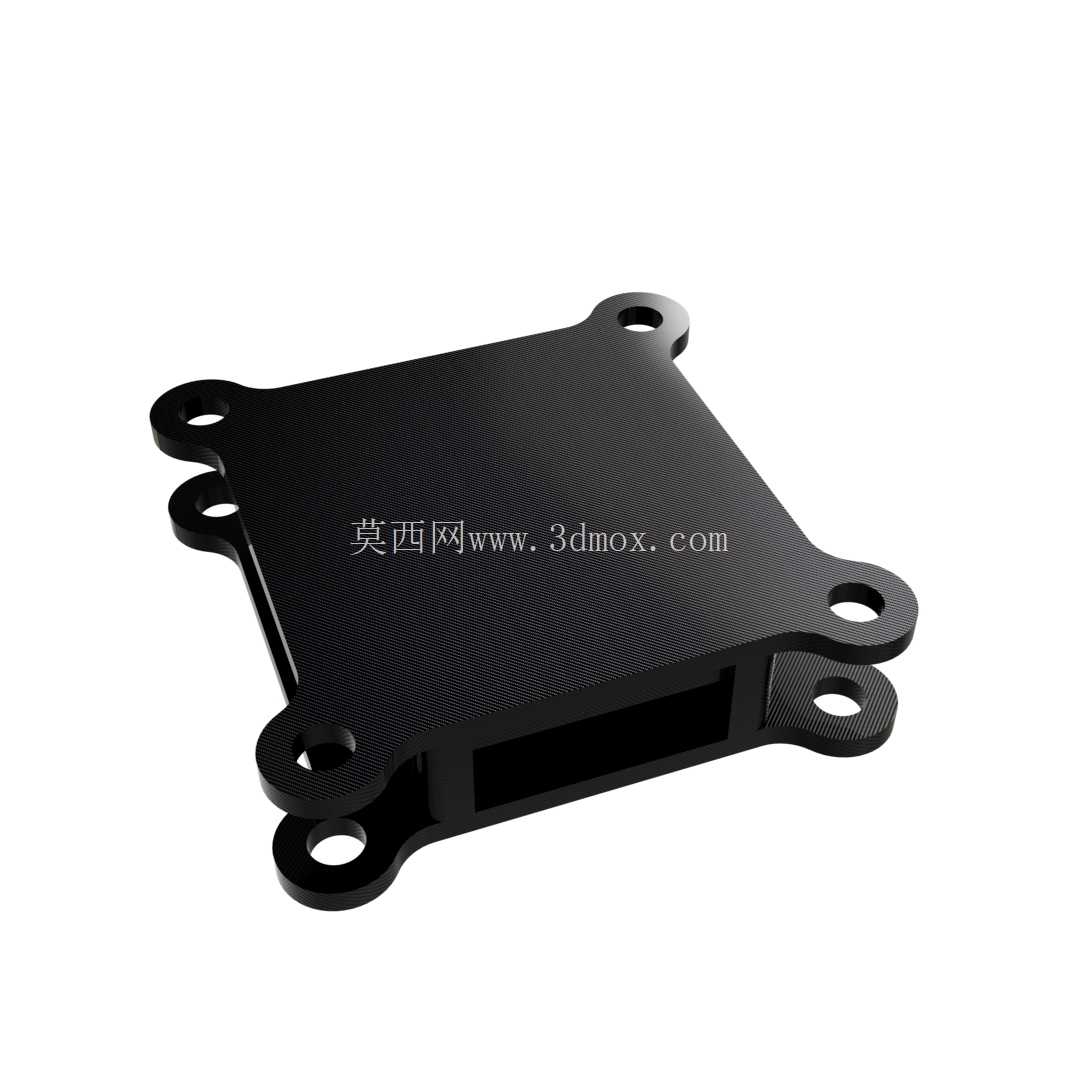

穿越机Nano接收机专用安装固定盒结构

在FPV穿越机的装机作业里，接收机的安装防护一直是容易被忽略却直接影响飞行可靠性的环节，这款Nano RX安装盒正是针对微型接收机的装机痛点设计的专用承载结构。日常户外飞行时，穿越机经常会遇到炸机磕碰、草叶树枝剐蹭、雨天溅水、电池漏液腐蚀等情况，裸露的接收机电路板不仅容易被外力砸坏元件引脚，飞控接线处的焊点也容易在高频震动下出现松脱，甚至会因为螺旋桨射桨直接打坏板载天线，直接导致飞行失控坠机，这个安装盒的核心作用就是给Nano规格的接收机提供全包裹的物理防护，同时预留标准化的安装接口，适配绝大多数五寸花飞机、三寸涵道机、牙签机的飞塔安装布局。

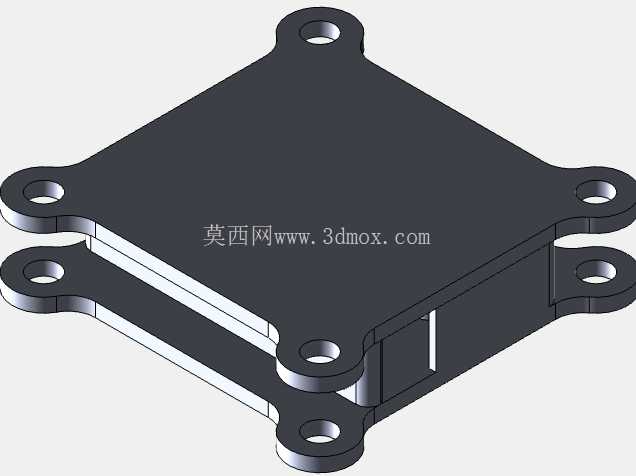

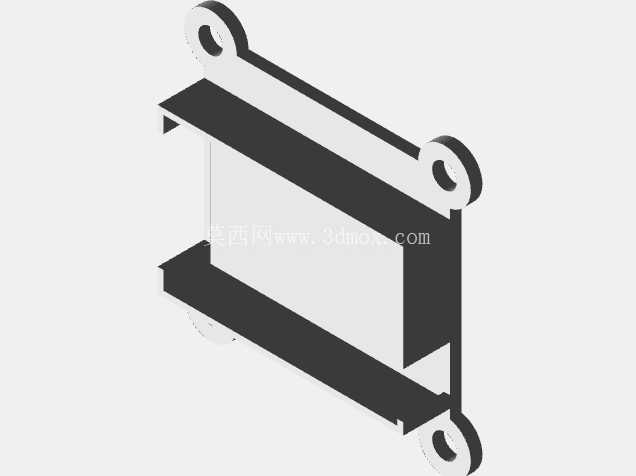

从结构设计逻辑来看，整个盒体采用上下扣合的分体式结构，盒身内部做了适配Nano RX接收机的限位卡槽，卡槽尺寸刚好卡住接收机的PCB板边缘，不需要额外打胶固定就能避免板件在盒内晃动，盒体侧面预留了统一宽度的出线槽，不管是普通的SBUS接线还是天线馈线都能从槽位平顺引出，不会出现盒盖压断导线绝缘层的问题。盒体上下盖的合缝处做了0.1mm的错位止口设计，扣合后缝隙均匀，既可以阻挡飞行中扬起的灰尘、泥沙进入盒内覆盖电路板，也能在小雨天气下减少溅水直接接触电路的概率，不需要额外做密封处理就能满足日常户外飞行的防护需求，同时不会完全密封影响接收机的散热，长时间飞行时接收机工作产生的热量可以通过盒体的金属质感表面快速散出，不会因为积热导致信号接收灵敏度下降。

安装固定结构是这款安装盒的设计重点，盒体向外延伸出六个带通孔的安装耳，每个安装耳的通孔直径统一为M2螺丝规格，孔位间距做了通用化设计，既可以直接固定在飞塔顶部的预留安装位，也可以通过减震橡胶柱安装在机架的上层板位置，六个安装耳对称分布在盒体的四个角位和两侧长边位置，安装时可以根据机架内部的空间灵活选择对应的孔位固定，不需要额外打孔改装。安装耳的厚度做了加强处理，炸机时冲击力会先作用在延伸的安装耳上，不会直接传递到盒体内部挤压接收机，即使安装耳出现断裂，也可以更换剩余的孔位临时固定，不会直接导致整个安装盒报废。

从实际装机的适配性来看，盒体的内部净空尺寸刚好容纳标准Nano规格的接收机，不会因为内部空间过大导致接收机晃动，也不会因为尺寸过紧挤压板载的电容、晶振等元件，盒盖扣合后内部顶面和接收机顶面预留了0.3mm的间隙，避免压到接收机顶部的贴片元件。整个盒体的外形做了全圆角处理，没有尖锐的棱角，装机时不会刮伤机架的碳板表面，也不会割伤接线的绝缘层，盒体表面的纹理处理既可以提升外观质感，也能减少飞行时的风阻，在高速飞行时不会因为突兀的结构产生额外的风噪和震动。

在实际使用场景中，这款安装盒除了基础的防护作用，还能规整飞控舱内的布线，接收机被完全收纳在盒内后，不会和飞控、电调的接线缠绕在一起，后续检修设备时只需要拆下盒盖就能快速插拔接收机接线，不需要重新整理杂乱的线束。对于经常炸机的飞手来说，这款安装盒可以大幅降低接收机的损坏概率，很多炸机场景下冲击力会被安装盒和安装耳吸收，接收机本身不会出现物理损坏，只需要更换变形的安装盒就能快速恢复飞行，减少配件更换成本。同时标准化的孔位设计也让这款安装盒可以适配不同品牌的Nano规格接收机，不需要针对不同品牌的接收机单独设计固定结构，通用性更强。
