双开折叠式车库门传动结构设计

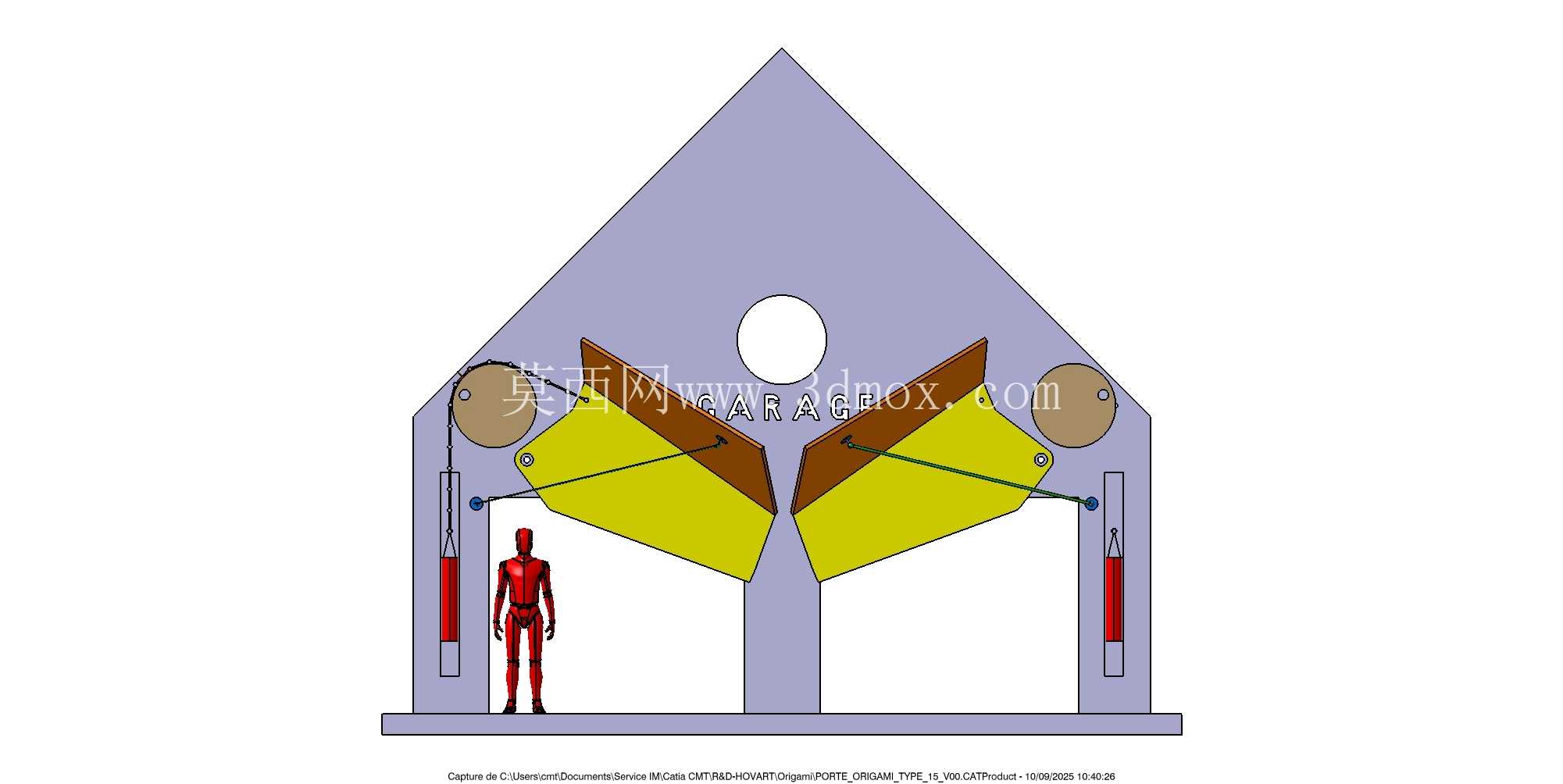

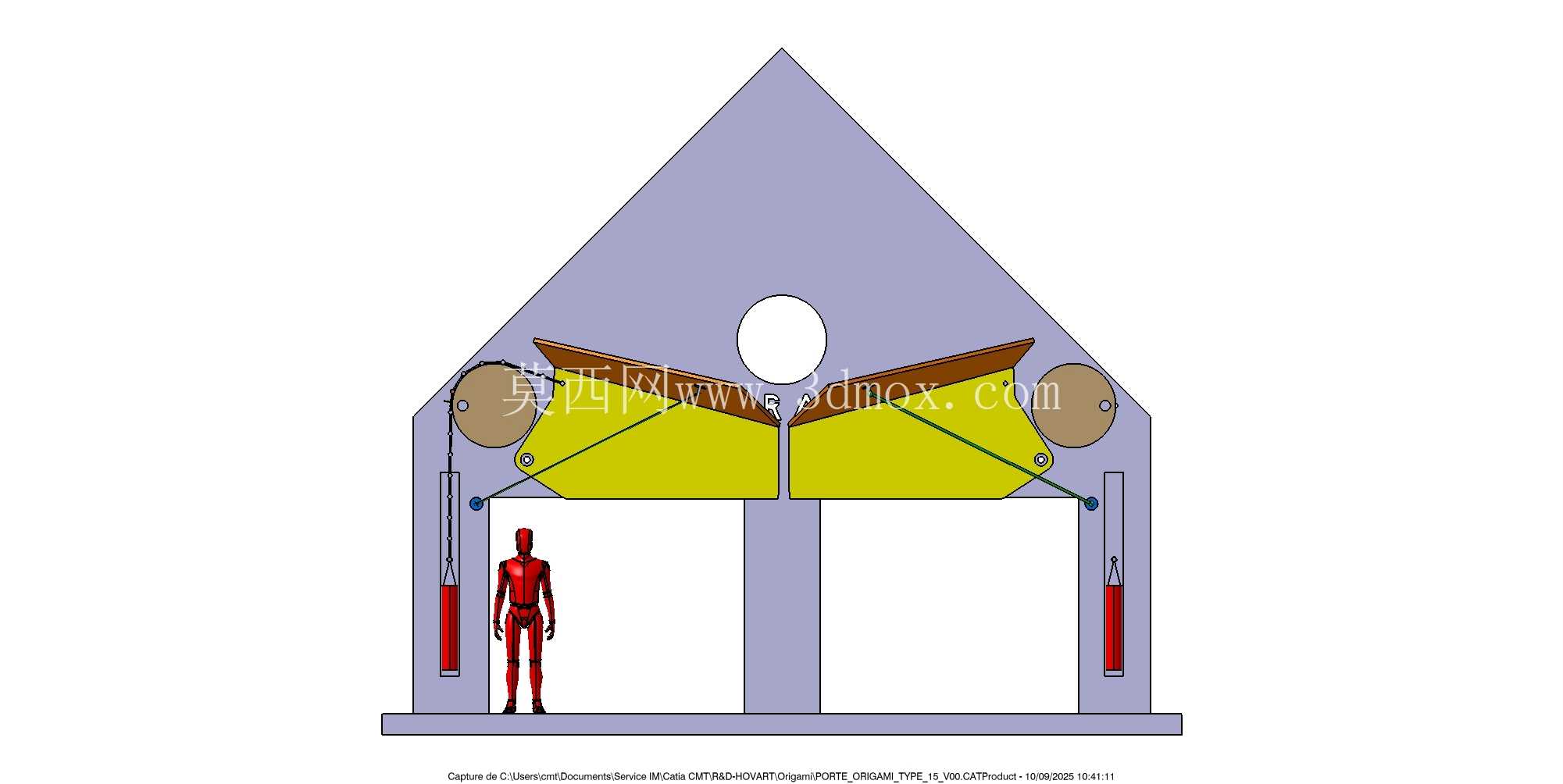

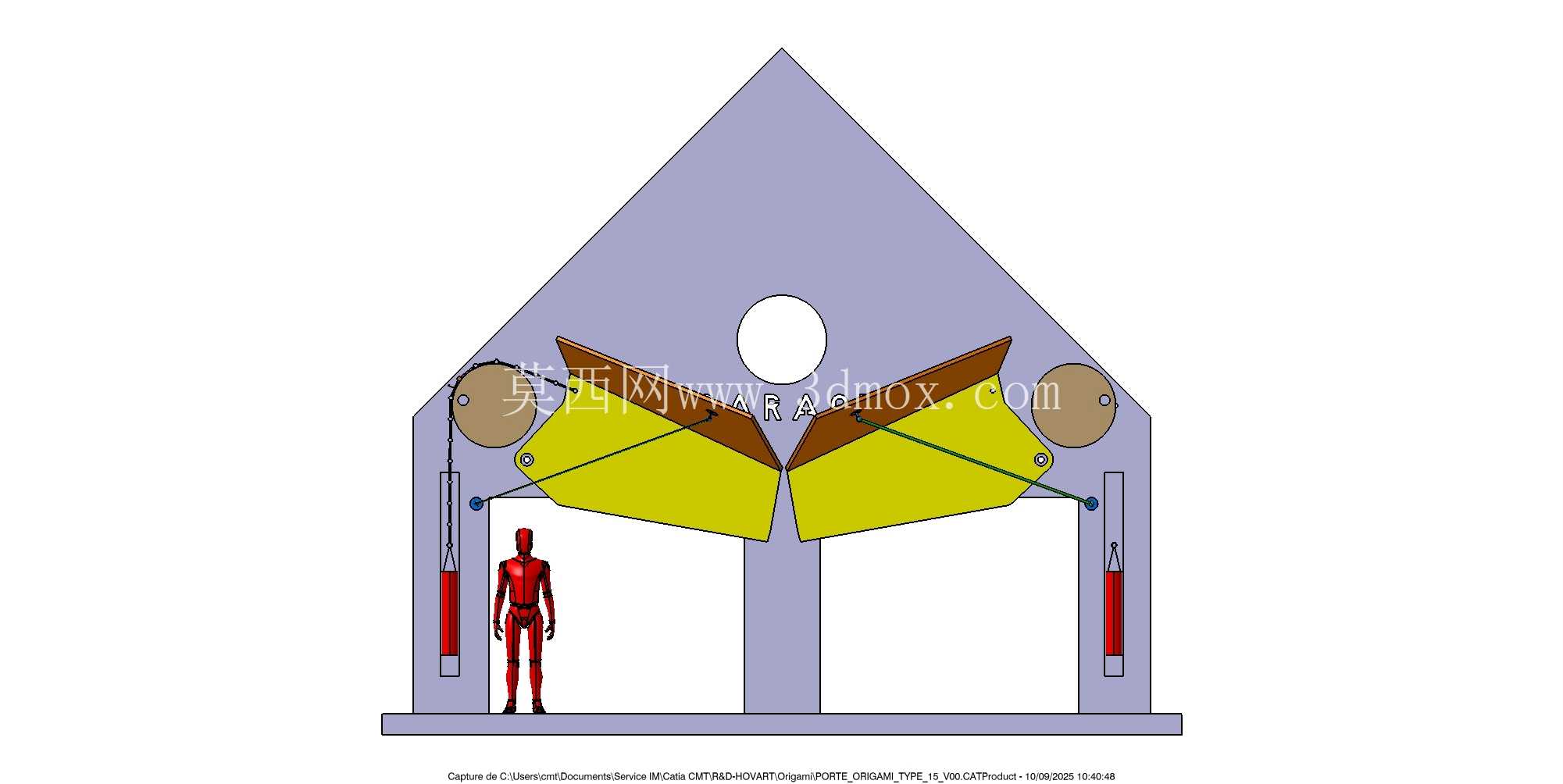

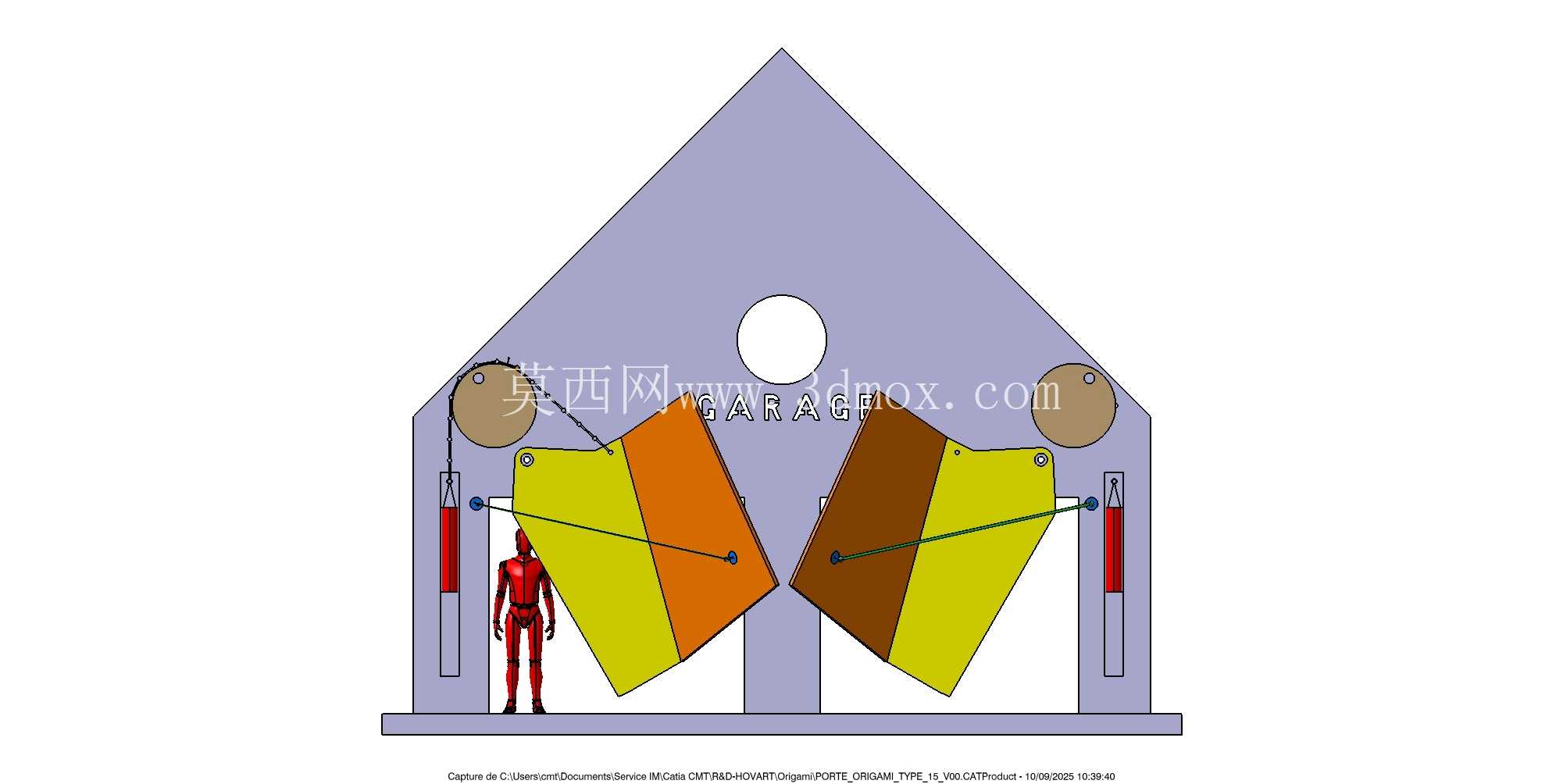

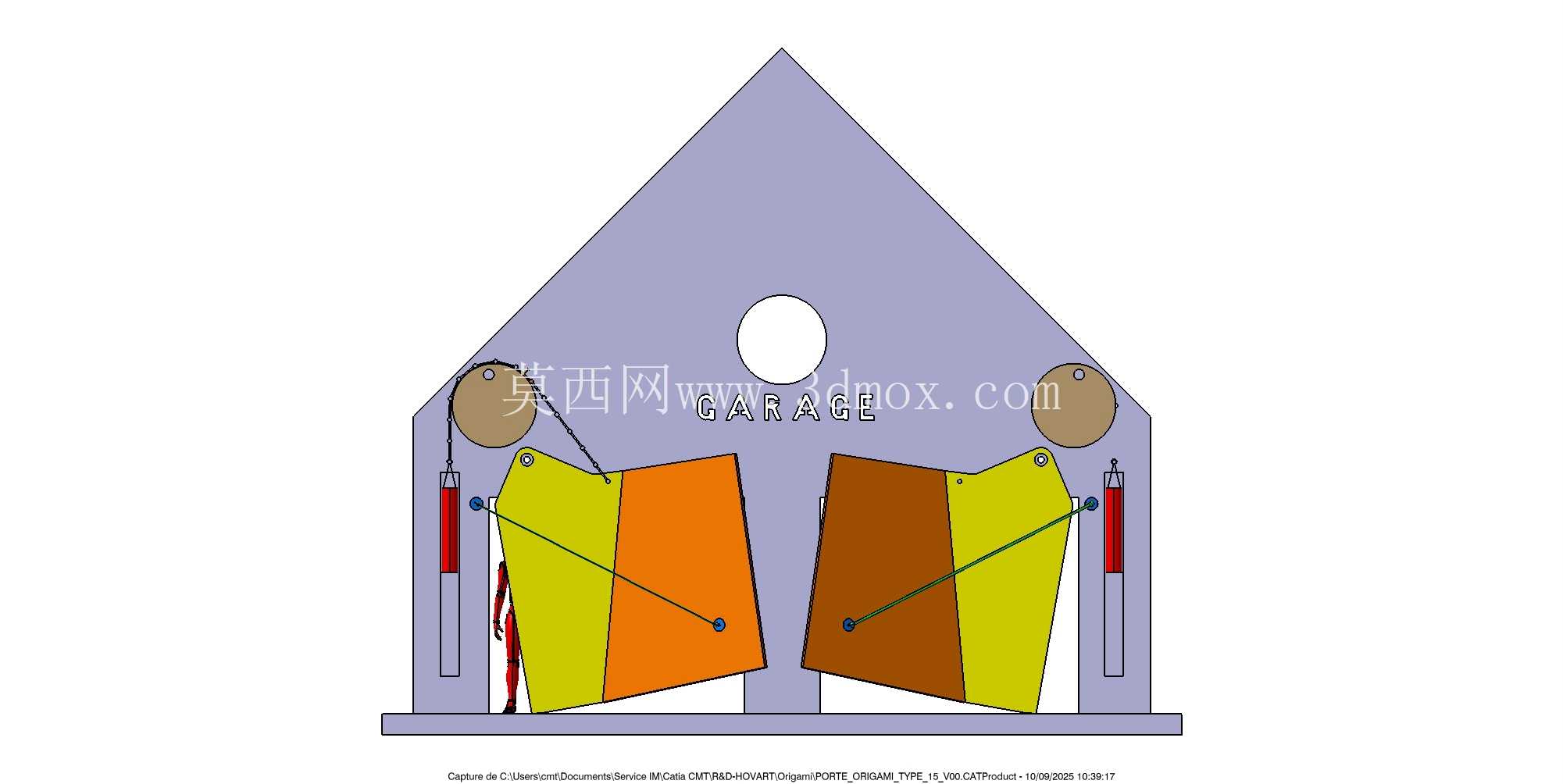

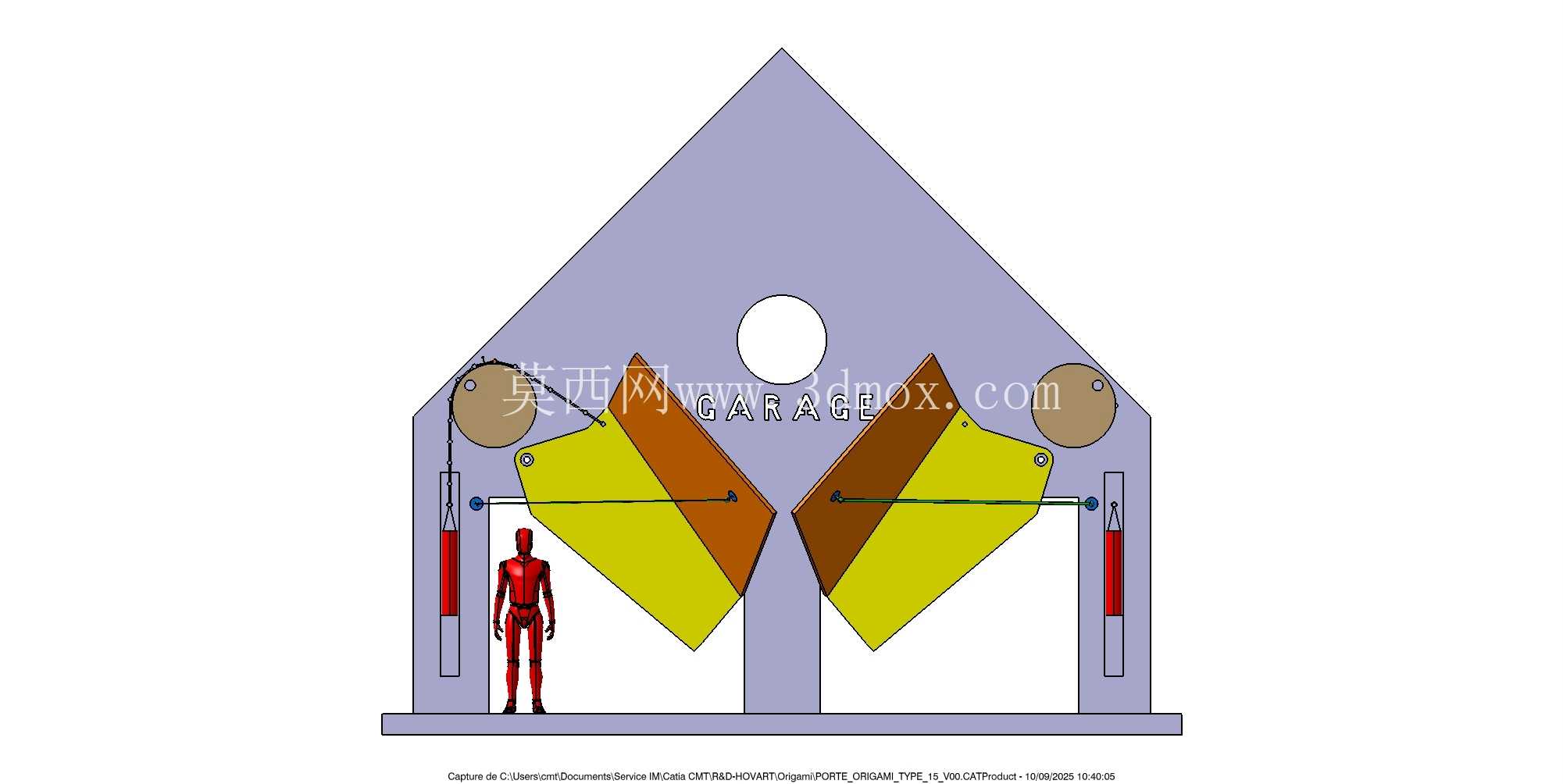

该结构针对小型独立车库、私人院落停车空间的门体启闭需求设计，区别于传统上翻式、卷帘式车库门的运行轨迹，采用双侧对称折叠开合的形式，能够在门洞上方净空不足的场景下完成门体启闭，无需占用门洞顶部的横向安装空间，适配层高有限、门洞上方无法预留卷帘卷轴或上翻门收纳空间的安装场景。门体整体采用对称式布局，单扇门体分为两段铰接的门板段，启闭过程中两段门板沿铰接点相对转动，最终折叠收纳于门洞两侧的竖向空间内，全程运行轨迹不会侵入车库内部的停车净空，也不会向外探出占用门洞外的通行空间，对于车库外通道狭窄、内部顶部需要布置管线或储物架的场景适配性更强。

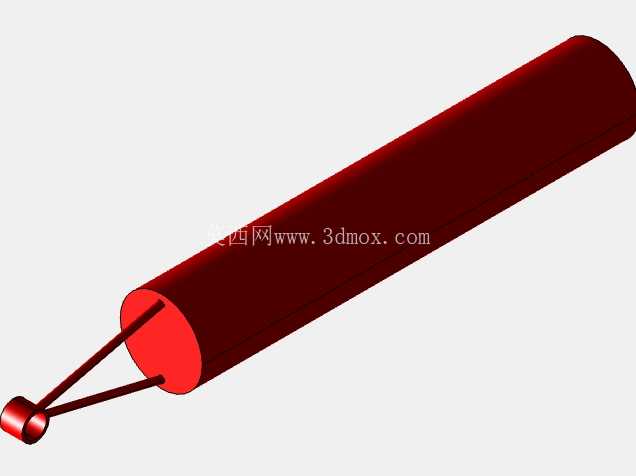

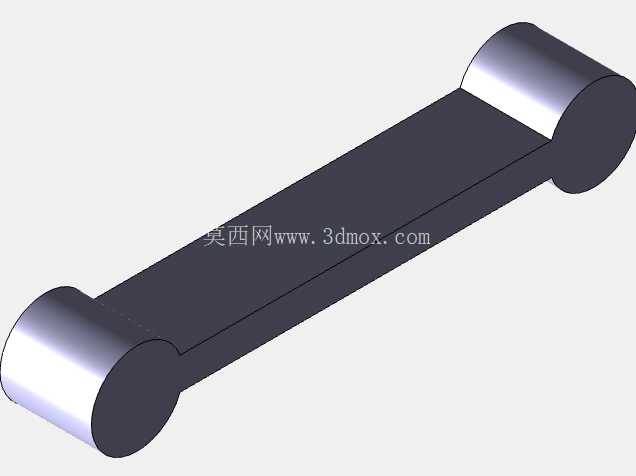

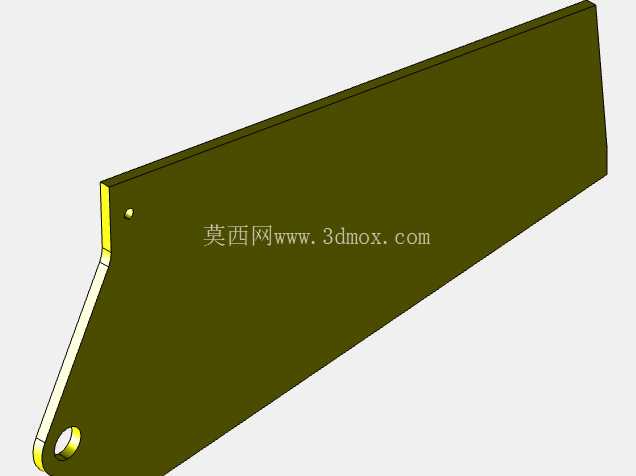

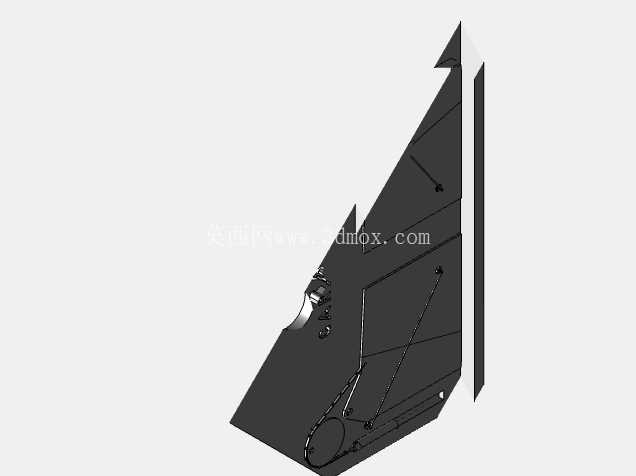

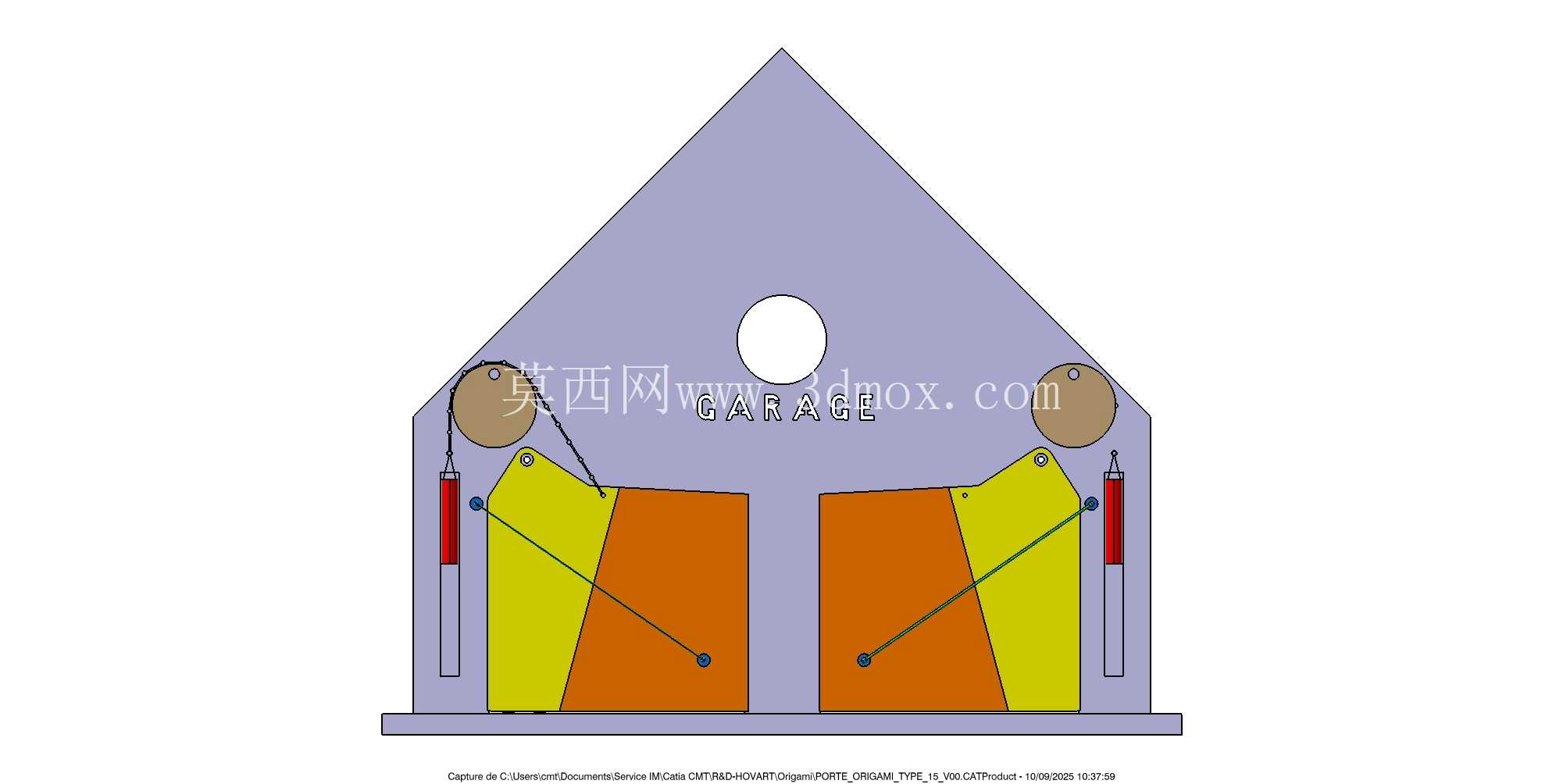

从传动逻辑来看，该结构采用连杆配合弹性支撑元件的动力传递方案，每侧门体配置一组斜向布置的传动连杆，连杆两端分别铰接于固定基座与活动门板上，将动力输入端的直线或旋转运动转化为门板的折叠展开动作；两侧竖向布置的支撑元件一端固定于门洞侧边的安装立柱上，另一端与门板活动段连接，既能够在门体启闭过程中提供辅助支撑力，抵消门板自重带来的传动阻力，也能在门体完全开启或闭合到位时提供位置保持力，避免门体出现自行滑移、下坠的问题。门体顶部的三角形封板为固定结构，中间预留的圆形通孔可根据使用需求配置观察窗、通风口或者照明组件，封板下方为两扇活动门体的闭合对接位，闭合后两扇门体完全覆盖门洞通行区域，配合侧边的密封结构可实现防尘、防雨的封闭效果。

设计过程中优先考虑了安装边界的适配性，整体结构的安装基准为门洞两侧的竖向立柱与底部的安装基座，所有铰接点、支撑元件的固定位均布置在侧边立柱与底部基座上，无需在门洞顶部的墙体上开设大面积安装位，降低了对墙体结构强度的要求，对于砖混结构、轻钢结构的车库墙体都能适配。传动连杆的铰接点位置经过运动仿真校核，确保门体在0到90度的开合全过程中，连杆与门板、支撑元件与门板之间不会出现运动干涉，门板折叠后的收纳位置完全处于侧边立柱的投影范围内，不会突出到通行区域。手动驱动模式下，操作人员仅需要拉动门体侧边的拉手，即可借助支撑元件的助力完成门体的启闭，操作力控制在普通成年人可轻松操作的范围内；如果需要配置电动驱动，仅需要在侧边立柱位置加装直线驱动元件，将驱动端与传动连杆的活动端连接即可，无需大幅改动原有结构，预留了足够的改装拓展空间。

结构细节上，所有铰接位置均采用销轴连接的形式，预留了润滑与磨损补偿的调整空间，长期使用出现铰接间隙后可通过调整销轴紧固件消除间隙，避免门体运行出现晃动。门板采用分块式设计，单块门板的重量控制在单人可搬运的范围内，现场安装时不需要大型吊装设备，仅需要常规工具即可完成组装调试。门体完全闭合时，两扇门体的对接位置设置有定位止口，能够保证闭合位置的准确性，避免出现门体错位、闭合不严的问题；完全开启时，折叠后的门板紧贴侧边立柱，配合定位锁止结构可保持开启状态，车辆进出过程中不会出现门体意外滑落的风险。整体结构的运动逻辑经过完整的循环仿真验证，从闭合到完全开启、再回到闭合位置的全行程中，所有运动部件的行程、受力都经过校核，不会出现死点位置，手动操作时全程受力均匀，没有明显的卡顿或阻力突变点。
