英制规格横梁式仓储托盘货架结构

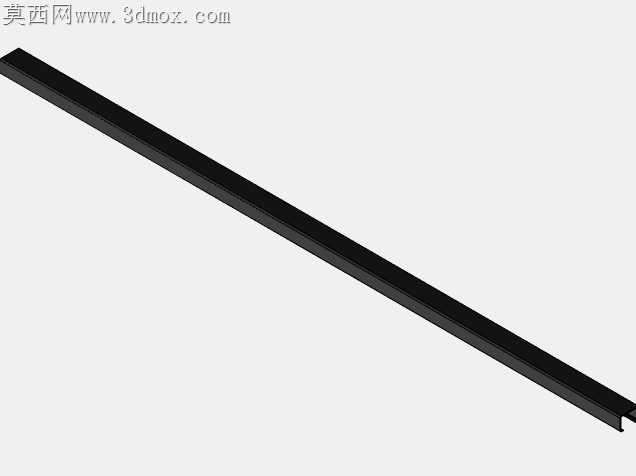

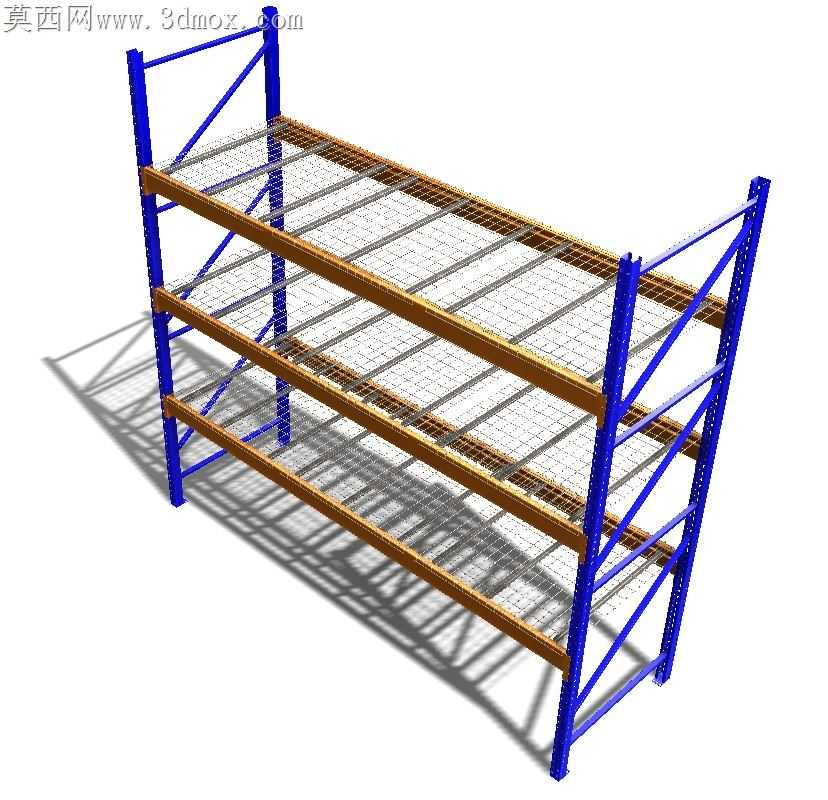

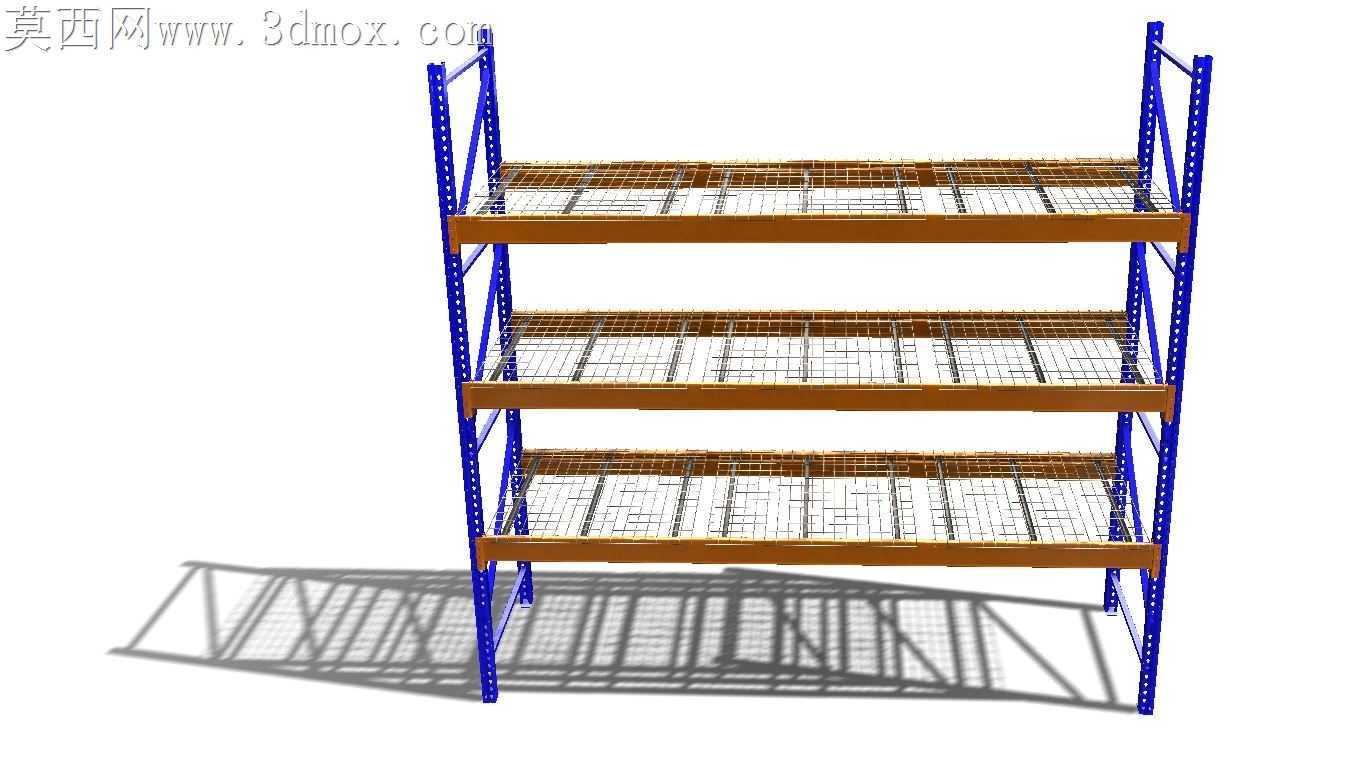

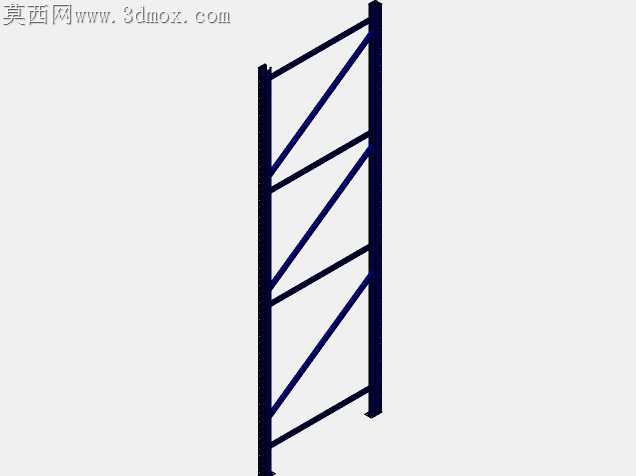

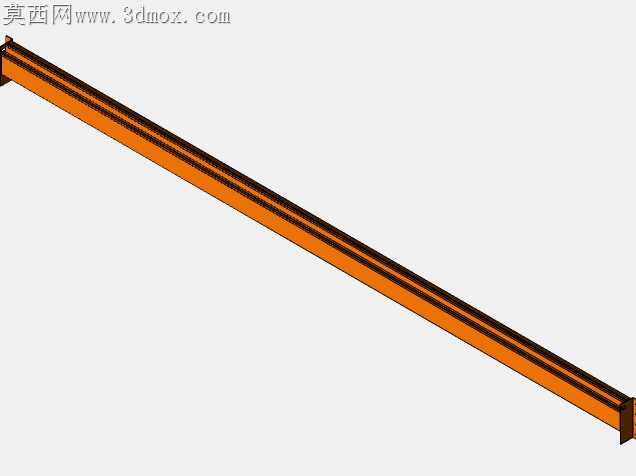

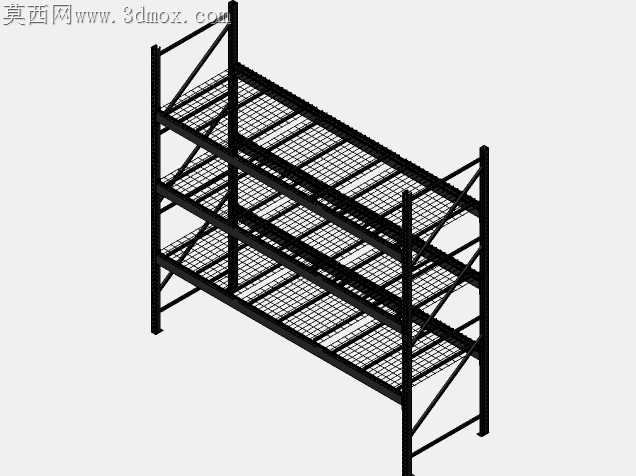

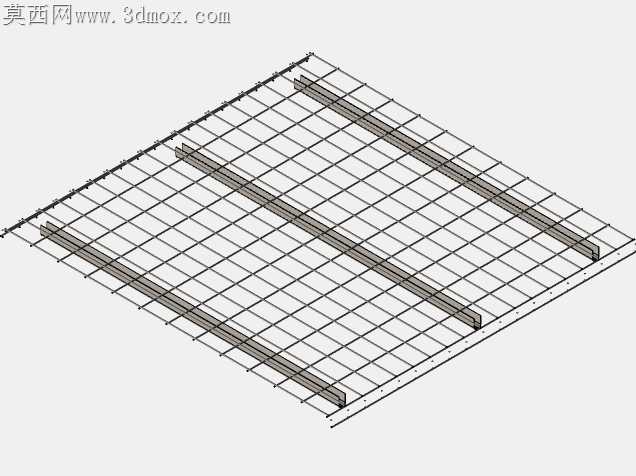

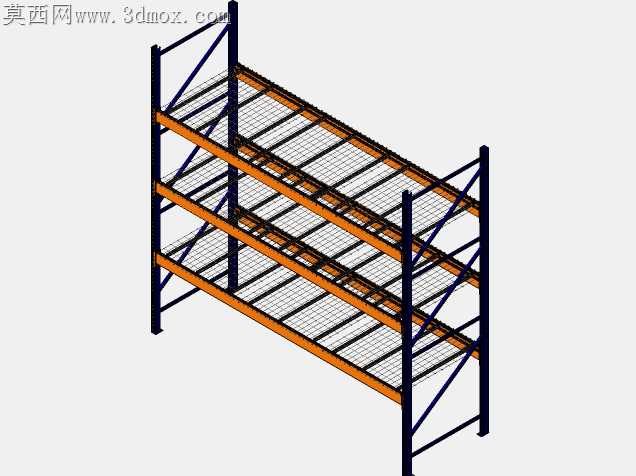

仓储现场重型托盘货架最容易出问题的位置，从来不是立柱的静态承重计算，而是横梁与立柱挂片的咬合间隙、层网在横梁上的窜动余量，还有斜撑与立柱连接节点的抗侧向冲击能力——这些细节如果在三维结构阶段没做适配调整，落地安装后轻则出现层板晃动、货物放置不稳，重则在叉车作业碰撞时出现节点脱开的安全隐患。这套12英尺跨距的托盘货架，在结构优化阶段特意调整了立柱蝴蝶孔的冲压让位尺寸，挂片插入后预留0.2mm的装配公差，既不会因为间隙过大导致横梁上下窜动，也不会因为公差过紧造成现场安装时敲入困难，适配仓储现场地面不平整带来的立柱安装偏差。横梁采用抱焊梁截面设计，三维建模时特意在梁体与挂片的焊接位置做了应力释放的圆角过渡，避免焊接应力集中导致的长期承重下梁端开裂，层板选用钢丝网格结构，网格筋条的排布方向特意垂直于横梁长度方向，让托盘载荷能均匀传递到两根横梁上，不会出现局部载荷集中压弯梁体的情况。立柱与斜撑的连接螺栓孔位做了长圆孔设计，现场安装时可以微调斜撑的张紧度，抵消立柱下料时的长度误差，保证整组货架安装后立柱的垂直度偏差控制在千分之一以内，满足高位仓储的安全规范要求。网格层板的边缘做了向下折弯的卡爪，卡入横梁的C型槽内，不需要额外的螺栓固定，安装时直接搁放到位就能自动锁止，避免叉车取放托盘时带动层板移位，日常维护时也能直接抬起层板清理下方的积尘杂物。蓝色的立柱框架与棕色的横梁做了色彩区分，现场作业人员能快速识别结构构件，叉车操作时能更清晰判断货架边界，减少碰撞概率。三维结构里还特意校核了12英尺跨距下的横梁挠度，满载1吨每层的工况下，横梁下挠量控制在跨距的两百分之一以内，不会因为长期承重出现不可逆的塑性变形，网格层板的钢丝直径做了匹配优化，既能承载木质托盘的集中载荷，也不会因为自重过大增加横梁的额外负担。斜撑的排布采用菱形交叉结构，相比单斜撑结构能提升30%以上的侧向抗冲击能力，哪怕叉车作业时意外碰撞立柱底部，斜撑也能把冲击力分散到整组框架上，不会出现单根立柱失稳弯折的情况。所有构件的棱角位置都做了小圆角处理，避免安装和作业时划伤操作人员，构件的下料尺寸都做了模数化统一，同规格的横梁、斜撑、层板都能互换，降低后期备件储备的成本，哪怕现场某根构件被撞坏，不需要整组拆解就能快速替换，减少仓储停机的时间。
