改装款跨骑摩托车尾部结构三维设计

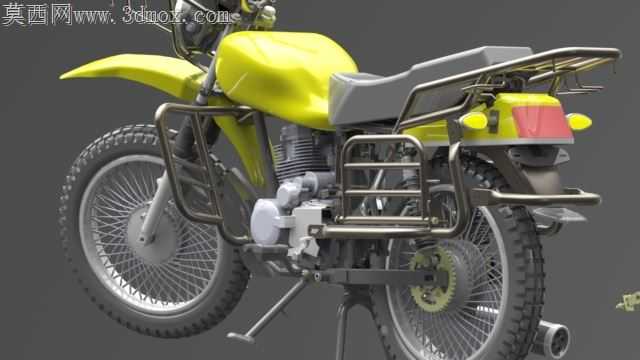

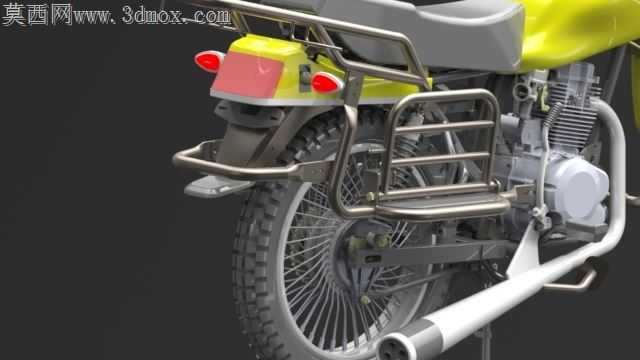

日常非铺装路面骑行时，原厂摩托车尾部货架承重上限低、侧边防摔支撑不足的问题长期存在，载物颠簸时货架焊缝易开裂，倒车时侧盖、尾灯直接磕碰地面的维修成本居高不下，这套尾部改装结构的设计完全围绕这类真实工况的痛点展开。侧置金属护架的弯折弧度没有采用常规直角折弯工艺，圆弧过渡段的曲率经过反复调整，既避开了后减震的压缩行程区间，又能在车辆侧倾45度倒地时率先接触地面，把冲击力分散到车架连接点而非覆盖件上，护架与车架的连接座特意做了加厚凸台，预留0.2mm的装配公差抵消焊接变形带来的安装错位，不用现场扩孔就能完成对位。后载物货架的管材直径选了比原厂粗2mm的规格，格栅式的承载面没有做满铺设计，留足了捆扎绳索的穿行间隙，货架边缘的翻边高度控制在15mm，既不会蹭到后座乘客的裤腿，又能防止小件行李在颠簸时滑落。尾灯组的安装支架特意做了下沉式设计，比原厂位置低2cm，搭配两侧独立的小转向灯，不会被货架上堆放的行李遮挡灯光信号，灯组与护架之间留足了3cm的安全间隙，重载状态下车架产生微变形时也不会磨到灯壳。辐条后轮的装配逻辑完全还原实车的公差配合，每根辐条的张紧角度都对应轮毂的受力分布，轮圈与轮胎的贴合面做了细微的倒角处理，模拟真实轮胎安装时的挤压形变，不会出现三维建模常见的轮组穿模问题。排气尾段的固定吊耳采用了双点位连接设计，吊耳中间加了模拟橡胶缓冲的结构间隙，抵消发动机运转时传递到排气的震动，避免长期震动导致的吊耳断裂问题，排气口的角度微微上扬，防止非铺装路面行驶时泥水倒灌进消音腔。后座垫的支撑曲面贴合人体工学弧度，边缘与侧盖的衔接缝隙控制在均匀的1mm，还原实车装配的严丝合缝感，金属部件的表面做了细微的拉丝纹理处理，塑料覆盖件的漆面保留了轻微的橘皮质感，没有做过度理想化的镜面效果，更贴近真实改装车辆的使用状态。这套结构没有追求夸张的视觉效果，每一处弯折、每一个连接点的位置都经过实际使用场景的校验，既保留了跨骑摩托车的原有通过性，又解决了原厂尾部载物能力弱、防摔性差的实际问题，不管是日常代步载物还是短途非铺装路面穿越，都能适配对应的使用需求。
