汽车传动系统差速齿轮箱壳体结构

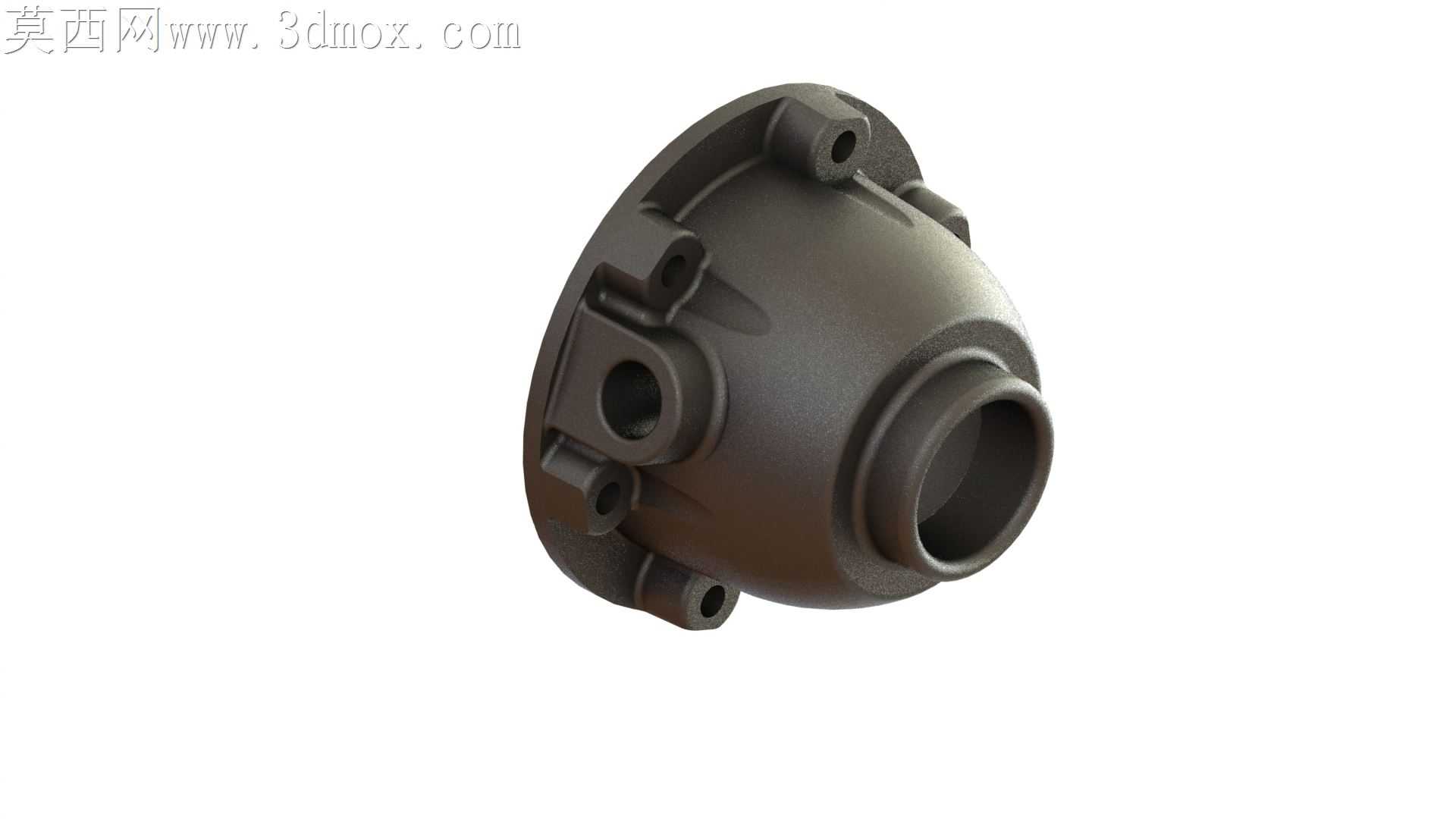

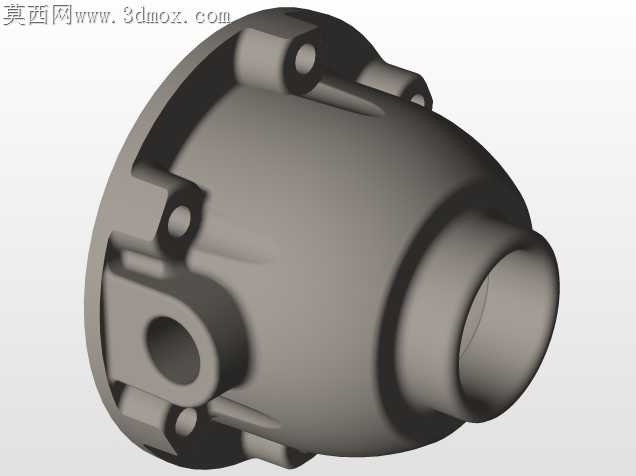

差速器壳体作为差速齿轮组的承载基体，长期承受半轴齿轮传递的交变扭矩与路面颠簸带来的冲击载荷，铸造过程中壁厚不均导致的缩松缺陷、安装面平面度超差引发的密封渗漏，一直是量产环节的高频失效点。这款壳体的外壁加强筋没有采用常规的等厚直筋布局，而是顺着轴承座安装孔的载荷传递路径做了变截面弧度延伸，筋条与壳体主体的过渡圆角从根部的R5渐变到端部的R2，既避免了直角交汇带来的应力集中，也减少了铸造时铁水在筋条末端的冷隔缺陷。主腔开口端的止口台阶做了0.15mm的偏心补偿量，抵消压铸脱模时的型腔收缩变形，保证与端盖配合的密封圈压缩量稳定在合理区间，不会出现局部过压老化、局部间隙渗油的问题。侧面的传感器安装凸台没有直接凸出于壳体外壁，而是嵌入到相邻两条加强筋形成的凹槽内，凸台端面比筋条顶面低0.8mm，车辆行驶中飞溅的碎石即便撞击到壳体，也会先被加强筋格挡，不会磕伤传感器安装面的定位螺纹孔。轴承孔的内壁预留了0.2mm的精加工余量，孔壁与主腔的过渡处设计了宽2mm的卸荷槽，镗孔加工时刀具走到槽位处不会因为切削力突变产生振纹，能稳定保证轴承配合面的圆柱度要求。壳体上的多个安装支耳并非处于同一水平面上，每个支耳的螺栓孔周边都做了局部加厚凸台，凸台背面做了掏空处理，在保证螺栓连接强度的前提下，尽可能降低壳体整体重量，避免不必要的转动惯量增量。内腔的齿轮避让曲面没有做多余的光滑过渡，而是严格匹配行星齿轮转动时的最大包络轨迹，多余的内壁材料全部去除，既减少了铸造时的材料消耗，也能让齿轮运转时搅动的润滑油顺着曲面导流到两侧轴承位置，保证润滑充分。放油螺塞的安装位置设计在壳体最低处的倾斜面上，螺塞孔的轴线与水平面成15度夹角，更换齿轮油时能让腔体内的旧油带着磨屑完全排空，不会在腔底残留淤积的杂质。
