斜屋面采光通风天窗结构设计

这款斜屋面天窗的结构设计，核心围绕坡屋面建筑的采光增益、自然通风需求展开，适配民用住宅、工业厂房、公共场馆等多种带坡度屋面的建筑场景，区别于平屋面天窗的安装逻辑，整个框架结构完全贴合斜屋面的倾斜角度，从安装边界来看，框架底部的固定边预留了与屋面檩条、防水层衔接的安装余量，不会破坏原有屋面的防水构造，安装时可直接将底部固定支座与屋面的承重檩条通过螺栓锁紧，边框与屋面瓦、防水卷材的衔接处预留了打胶密封的凹槽，能有效避免雨天渗漏问题。

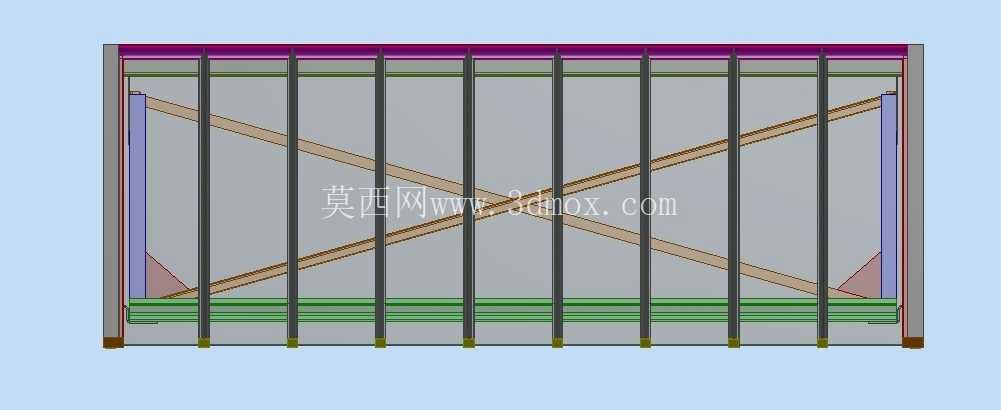

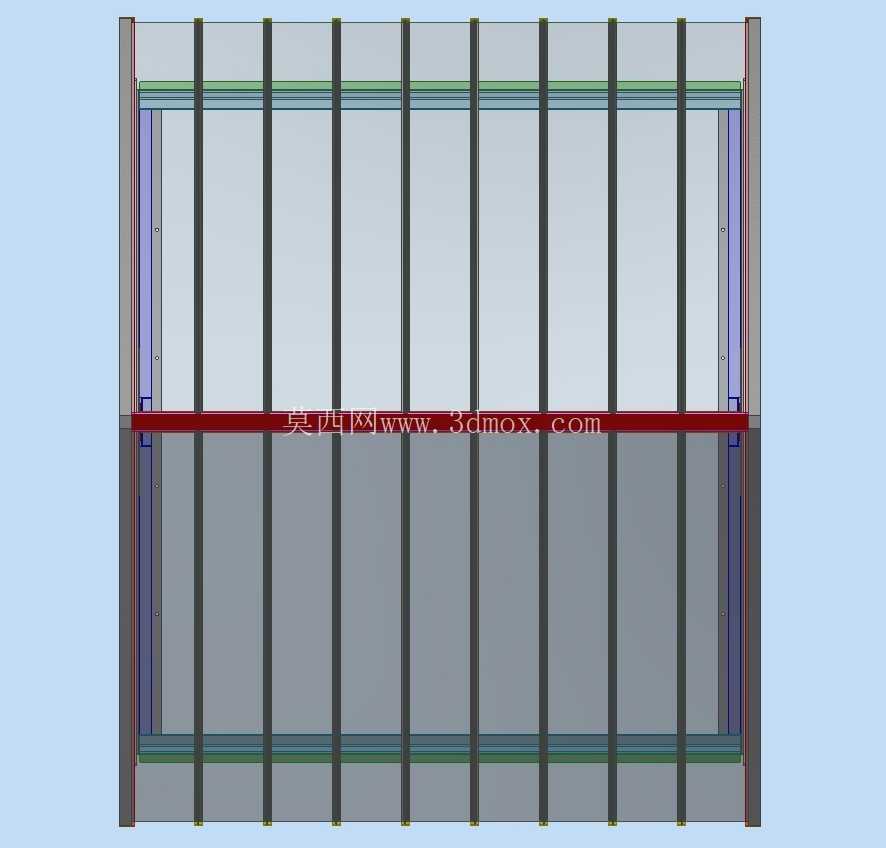

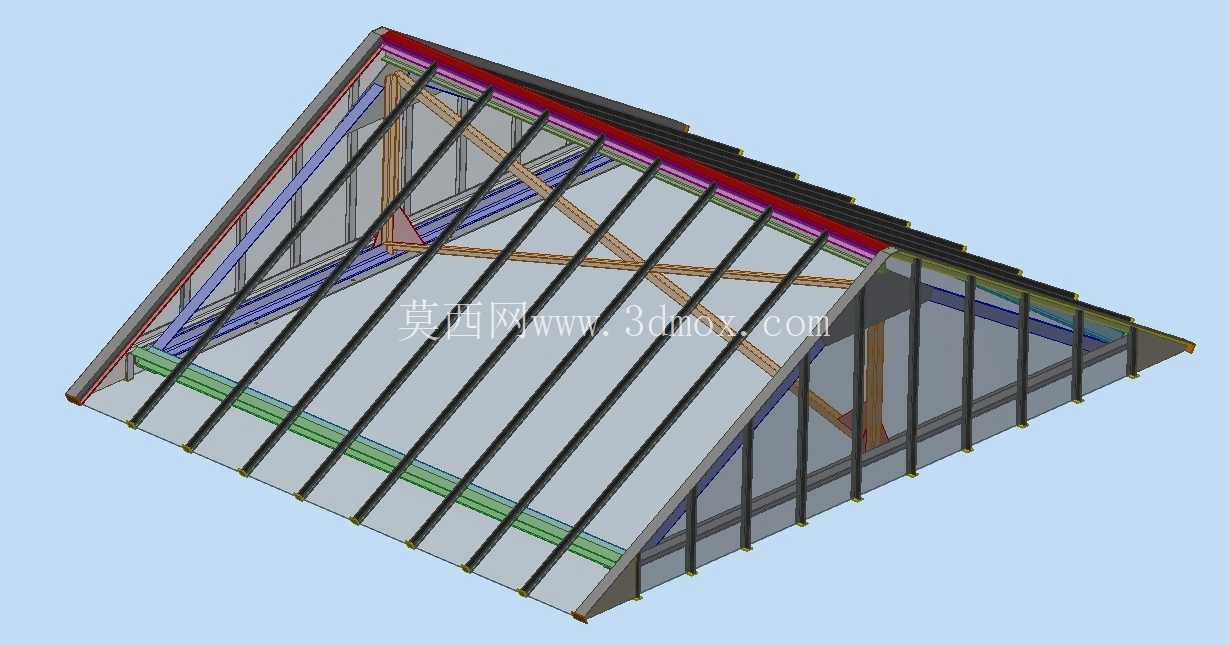

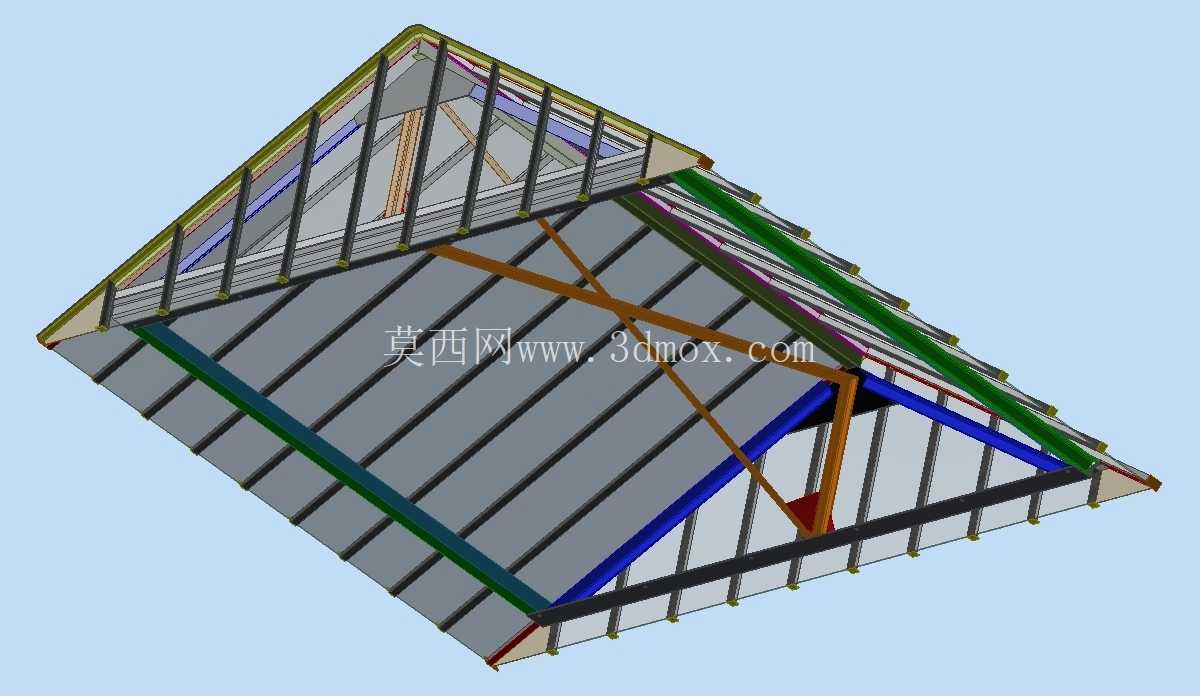

从功能特性上看，整个天窗采用多道斜向支撑的框架结构，主承重梁沿屋面坡度方向布置，横向设置多道加强肋，既保证玻璃或者透光面板安装后的平面度，也能承受坡屋面上的积雪荷载、极端天气下的风压荷载，不会出现框架变形导致的密封失效问题。框架内部的交叉斜撑设计，是考虑到斜向安装时的结构受力特点，将面板承受的竖向荷载、水平风荷载均匀传递到两侧的主边框，再传导到屋面承重结构上，避免局部应力集中导致的边框弯折。

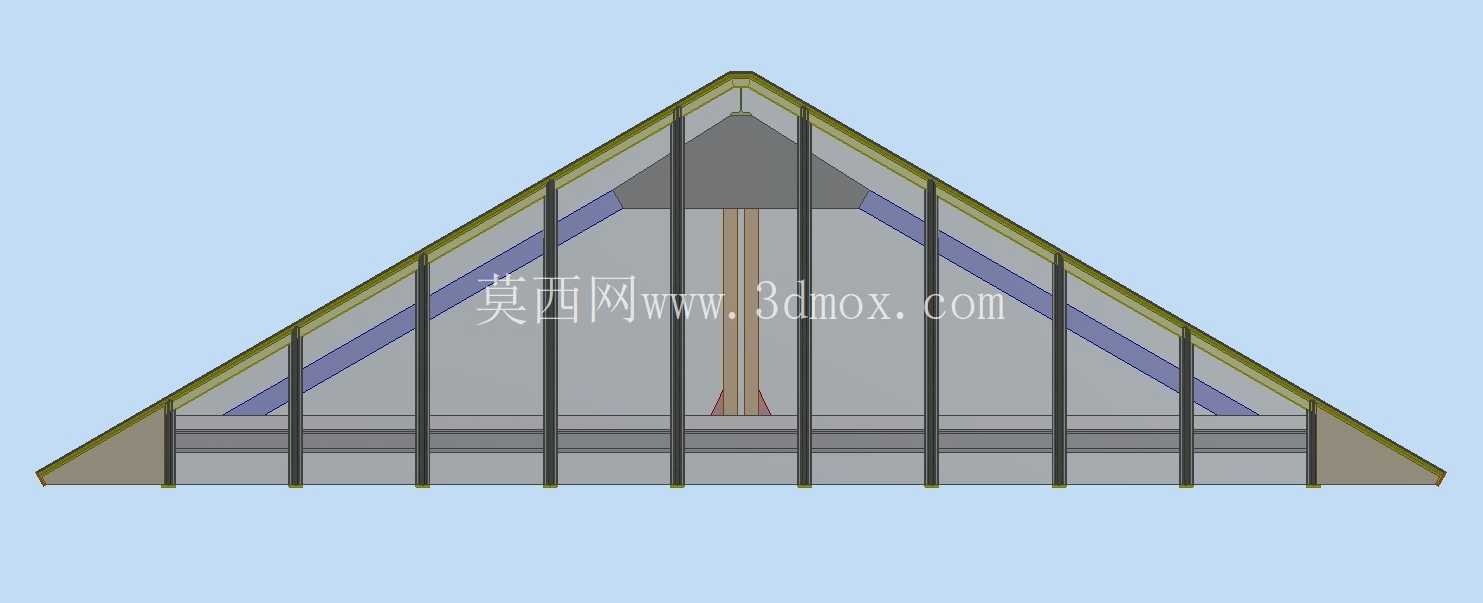

设计思路上没有采用常规平天窗的矩形对称结构，而是顺着屋面坡度做了适配性的框架收边，天窗的上沿边做了向上的挡水翻边，能顺着屋面排水的方向将雨水导到天窗两侧的排水槽，不会出现雨水顺着天窗上沿倒灌进室内的问题；下沿边框设置了内高外低的排水坡度，即使有少量渗过密封胶层的雨水，也能顺着边框的排水槽导出到屋面，不会滴入室内。透光面板的安装槽内预留了橡胶密封条的安装位，采用双层密封结构，外层挡水、内层隔温，能减少室内外的热量交换，降低建筑采暖、制冷的能耗。

从实际使用场景来看，这类天窗安装在斜屋面后，能比侧窗多引入30%以上的自然采光，减少日间室内的照明能耗，同时可开启的扇叶结构能形成热压通风效应，将室内聚集在顶部的热空气排出，尤其适合层高较高的厂房、复式住宅、阁楼空间，不用额外加装动力排风设备就能实现良好的空气流通。整个框架的型材拼接处采用45度角对接，拼接位置设置了定位卡槽，安装时不需要现场复杂的裁切调整，只要按照预设的孔位锁紧固定件即可完成框架组装，能大幅缩短现场安装的工期。

结构细节上，所有的固定螺栓孔都做了沉头设计，安装后螺栓头不会突出框架表面，避免长期暴露在户外环境下出现锈蚀流挂，影响外观和密封性能；框架与透光面板接触的位置，设置了柔性缓冲垫，既可以抵消温度变化带来的型材与面板膨胀量差，也能避免硬接触导致的面板碎裂问题。针对不同坡度的屋面，这款天窗的框架角度可在一定范围内调整适配，不需要重新开模制作框架，只要调整底部支座的安装高度就能匹配15度到60度之间的常见屋面坡度，适配性更强。安装边界上，整个天窗的外轮廓尺寸预留了与屋面挂瓦条、顺水条的避让空间，不需要大面积拆除原有屋面的构造层，只需要在预设的安装位置固定支座，就能完成安装，对原有屋面的破坏程度降到最低，后期维护时也可以单独更换某一块透光面板或者密封胶条，不需要整体拆卸天窗框架，降低后期的维护成本。
