金属板弯折成型鹅步啤酒梯结构设计

这款梯具结构最初的设计需求，来自线下精酿餐吧的酒水陈列与取放场景，常规直梯在吧台后侧的窄长通道内，要么占用过多通行空间，要么梯步过窄无法稳定放置整箱听装啤酒，甚至服务人员上下时容易磕碰身后的冷藏柜柜门，因此在结构规划阶段，就没有沿用通用直梯的垂直排布逻辑，而是采用了鹅步式的错层梯步设计。从实际使用场景来看，这类梯具除了餐吧后场的高位取货，也可适配小型仓储空间的高位货架取放、家庭loft夹层的临时上下通行，甚至户外露营场景下的多层置物架支撑结构，核心是在有限的水平投影范围内，实现足够的踏步深度与稳定的支撑性能。

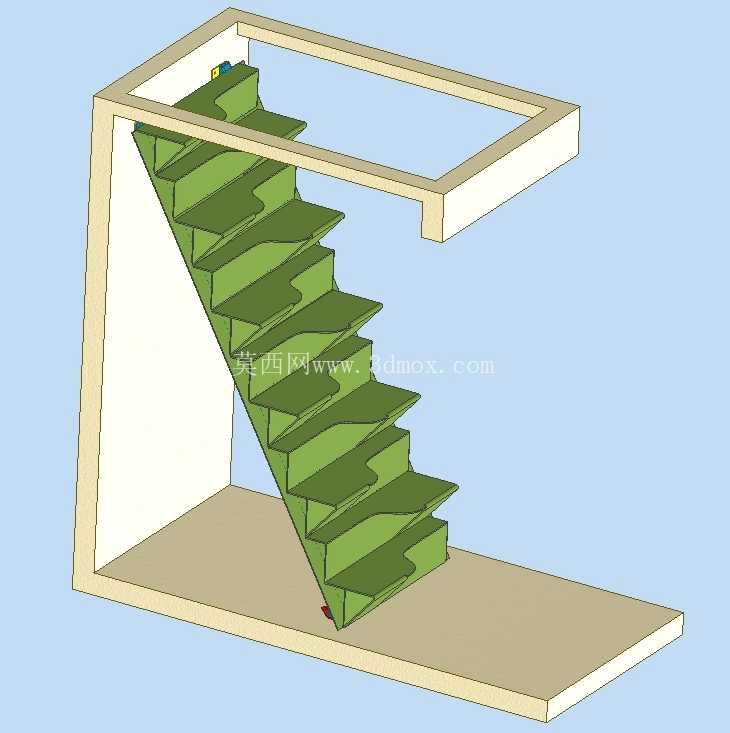

设计过程中首先确定的是支撑边界，整个梯具的侧边支撑采用单块金属板弯折成型的L型主框架，底部水平段直接贴合地面，无需额外安装地脚膨胀螺栓，靠自身结构与上部的限位框即可实现稳定放置，上部的水平框可直接卡入预留的墙面凹槽或者吧台台面下方的预留空间，避免使用时梯具出现侧滑或者前倾。主框架的板材厚度根据承重需求选定，常规使用场景下采用2mm厚度的冷轧钢板弯折即可，弯折处预留R3的圆角避免应力集中，同时所有外露边都做了卷边处理，防止使用过程中划伤操作人员。

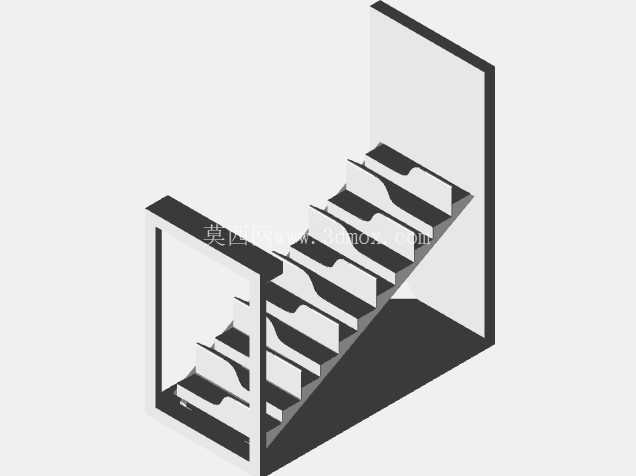

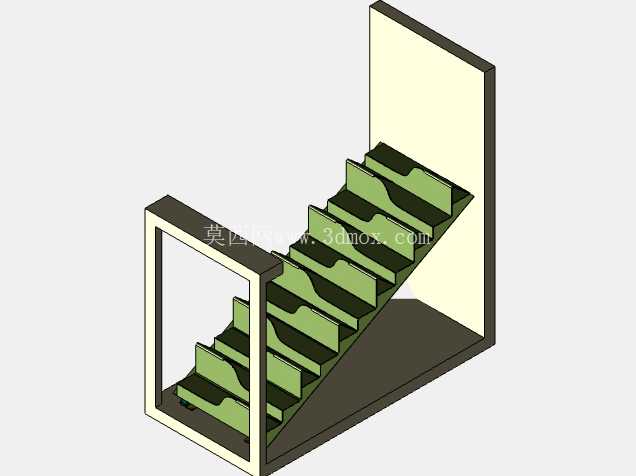

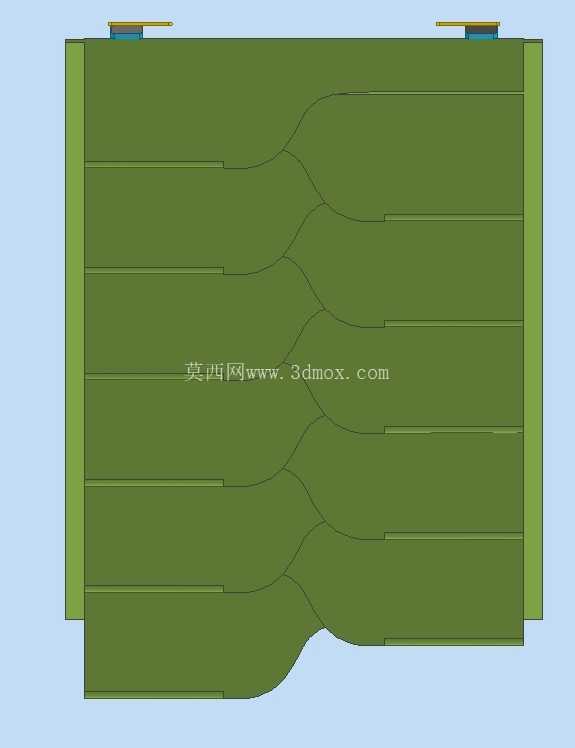

梯步部分的设计是整个结构的核心，没有采用常规直梯的等距水平踏步，而是将相邻踏步做了高低错位的鹅步排布，每一级踏步的有效踩踏深度达到220mm，足够成年人整只脚平稳放置，同时踏步的倾斜角度与主框架的斜边保持一致，踏步与主框架之间采用点焊加结构胶的双重固定方式，避免长期承重后出现踏步松动脱落的问题。每一块踏步板都采用了带边缘翻边的结构，翻边高度15mm，一方面可以增强踏步板自身的结构强度，避免薄板踩踏出现凹陷变形，另一方面可以防止放置在踏步上的啤酒箱、物料盒出现滑落。踏步表面做了防滑压纹处理，即使操作人员鞋底沾有酒水或者水渍，上下时也不会出现打滑的情况。

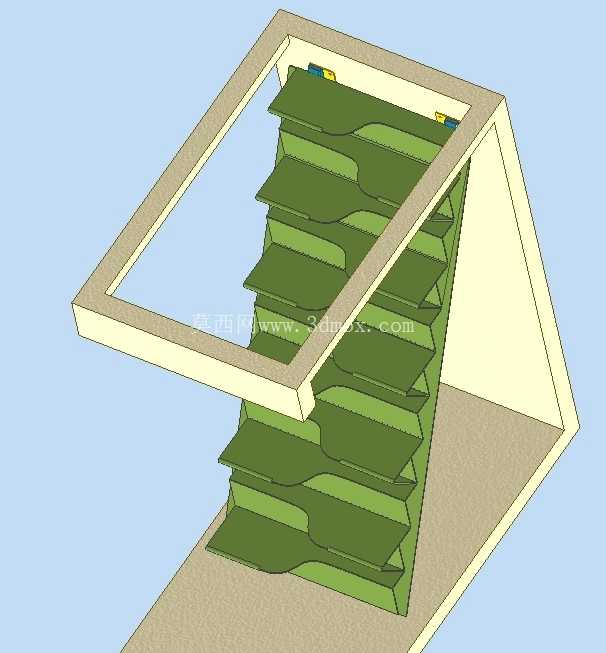

在安装边界的考量上，整个梯具的水平投影长度控制在1200mm以内，垂直高度适配2400mm以内的高位取货需求，底部支撑面的宽度达到600mm，相比常规家用梯400mm的支撑宽度，稳定性提升近40%，即使侧身搬运整箱啤酒时重心偏移，也不会出现侧翻风险。上部的限位框深度控制在150mm，不需要在墙面或者柜体上做过多的开槽处理，仅需要预留对应尺寸的卡位即可完成安装，后期如果需要调整位置，也可以直接抬离卡位移动，不需要做复杂的拆卸作业。

从结构建模的逻辑来看，整个模型采用全参数化设计，主框架的弯折角度、踏步的间距、踏步的宽度深度都可以根据实际使用场景的空间尺寸做快速调整，比如适配更低的层高时，可以直接减少踏步的数量，调整主框架斜边的长度，不需要重新搭建整个模型的结构树。所有的板件之间的连接位置都预留了0.2mm的装配间隙，满足钣金加工后的折弯公差，避免实际生产装配时出现板件卡滞无法组装的问题。同时整个结构没有采用复杂的异形曲面，所有零部件都可以通过常规的激光切割、折弯、焊接工艺完成加工，不需要开模，小批量定制生产的成本极低，甚至有钣金加工条件的用户可以自行根据图纸下料制作。

实际使用过程中，这款梯具的承重可以达到150kg，完全满足单人携带物料上下的承重需求，梯步的错层设计让操作人员上下时不需要刻意侧身，脚步可以自然交替踩踏，相比常规直梯的攀爬姿态更符合人体工程学，长时间上下取货也不容易出现腿部疲劳。主框架的后侧垂直面可以直接贴合墙面或者柜体侧面，不会突出占用通道空间，在宽度仅800mm的窄长通道内也可以正常使用，不会影响通道内的正常通行。
