带侧入台阶的钢架玻璃顶停车棚结构

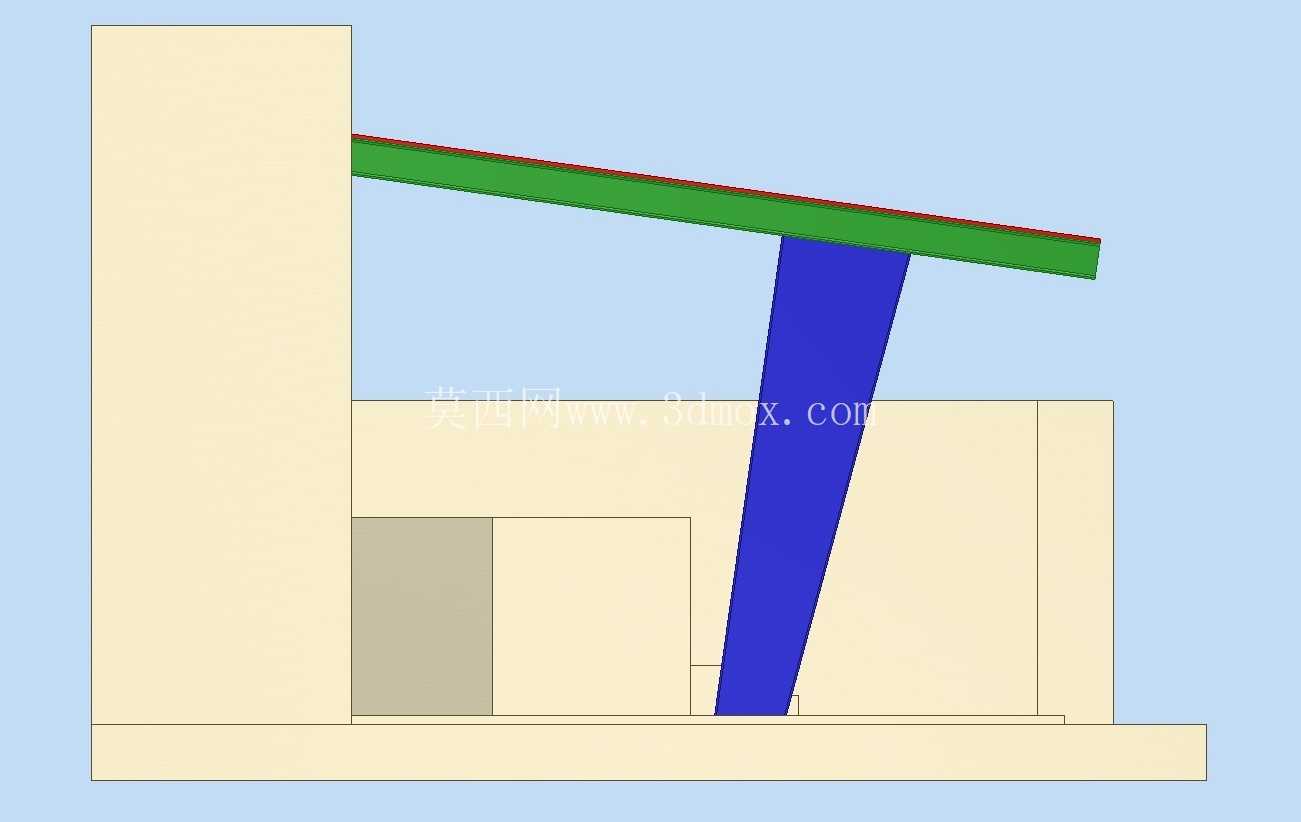

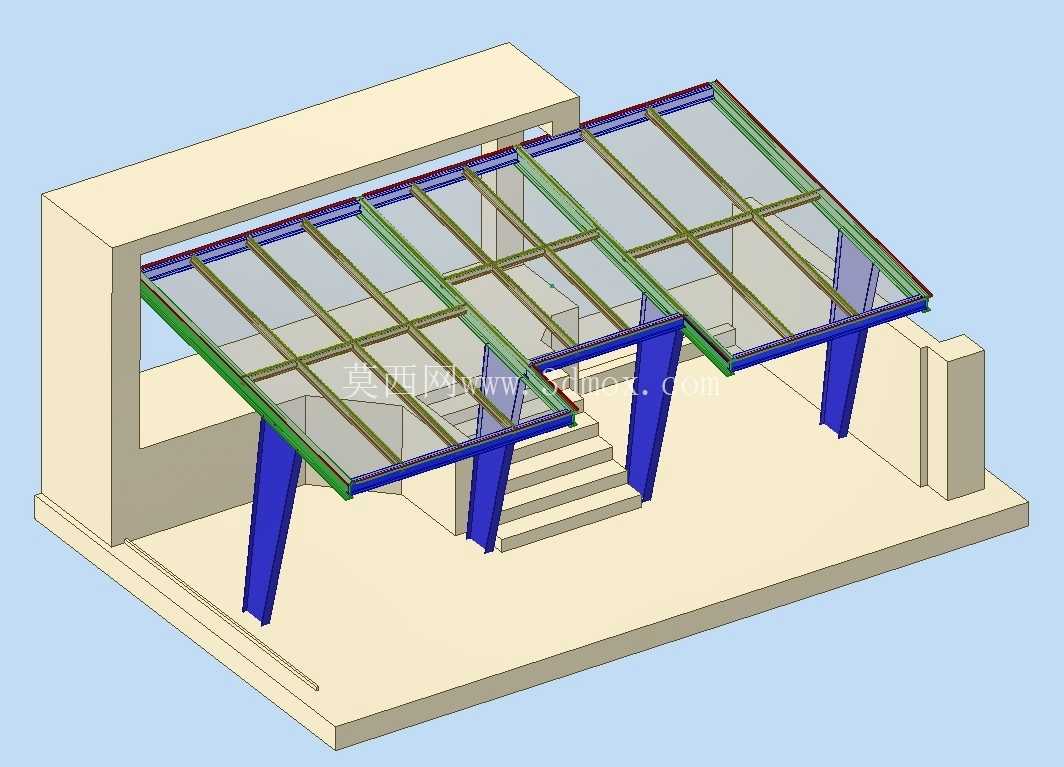

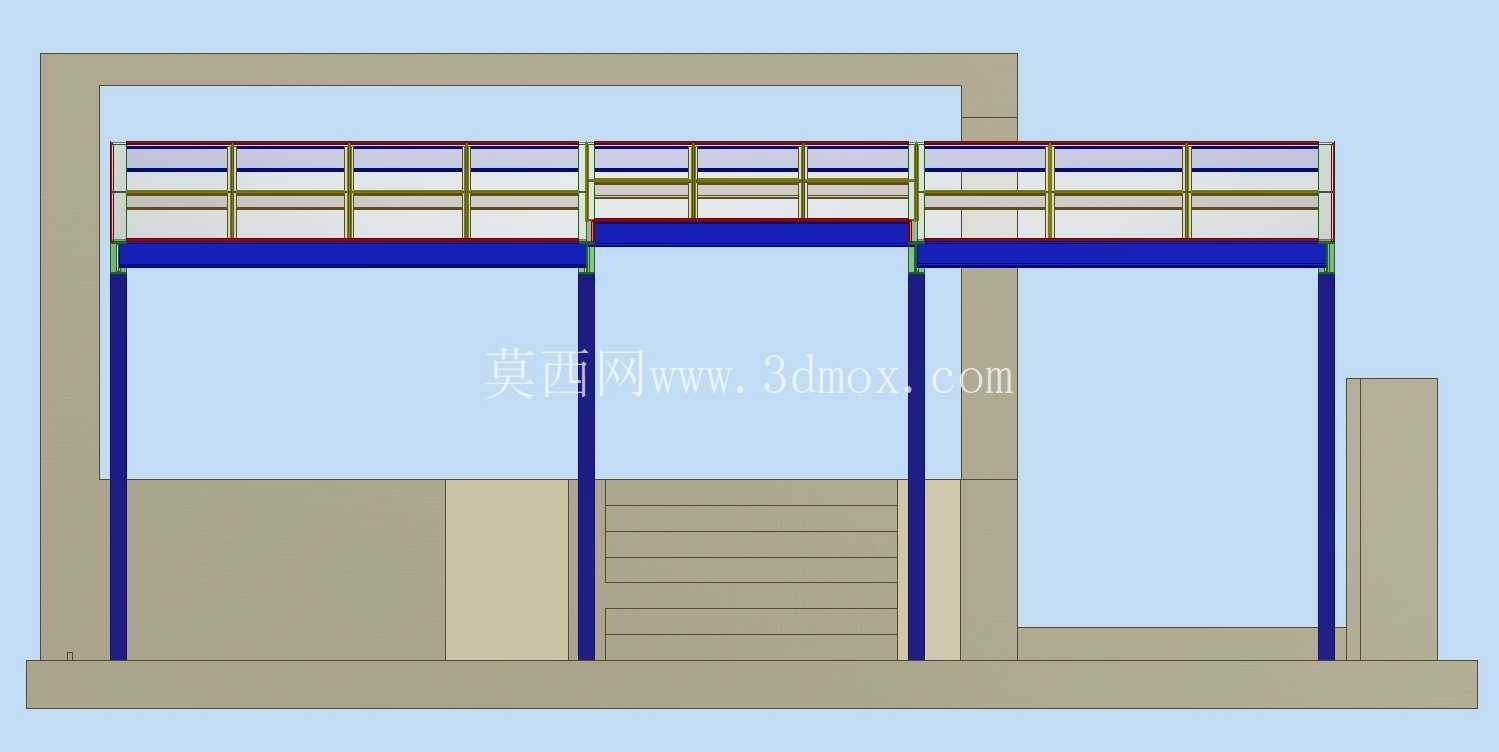

　　这款钢架玻璃顶停车结构，主要适配独栋住宅、小型办公区、临街商铺后侧的零散停车场景，区别于大型公共停车场的连片式雨棚，它的占地边界更紧凑，专门针对单车位或双车位的小范围遮护需求设计，同时兼顾了人行通道的衔接功能。从结构受力逻辑来看，整体采用侧边实体挡墙加前侧斜向钢柱的混合支撑体系，后侧的混凝土质感实体挡墙直接承接顶棚后侧的全部竖向荷载，同时可以抵消部分侧向风载荷，避免纯立柱结构在强风天气下出现的整体晃动问题；前侧的三根变截面斜向钢柱，并非垂直于地面设置，而是带有一定的向外倾斜角度，一方面可以扩大棚下的有效停车宽度，避免车辆进出时立柱剐蹭车身，另一方面斜向支撑的受力路径更短，能将顶棚的竖向荷载直接传导至地面预埋的混凝土基础，减少钢构件的弯矩受力，降低型材的截面规格要求，控制整体建造成本。

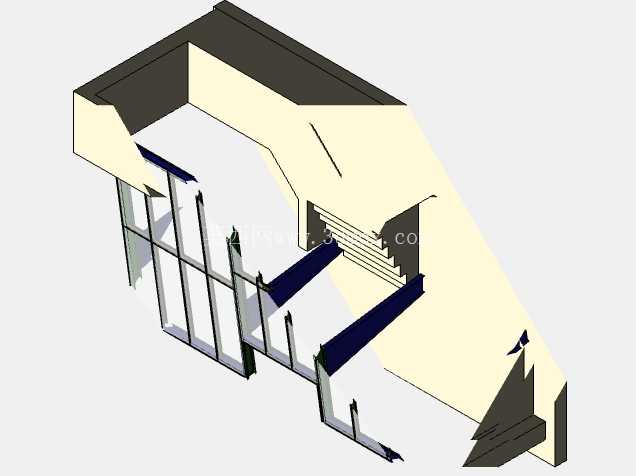

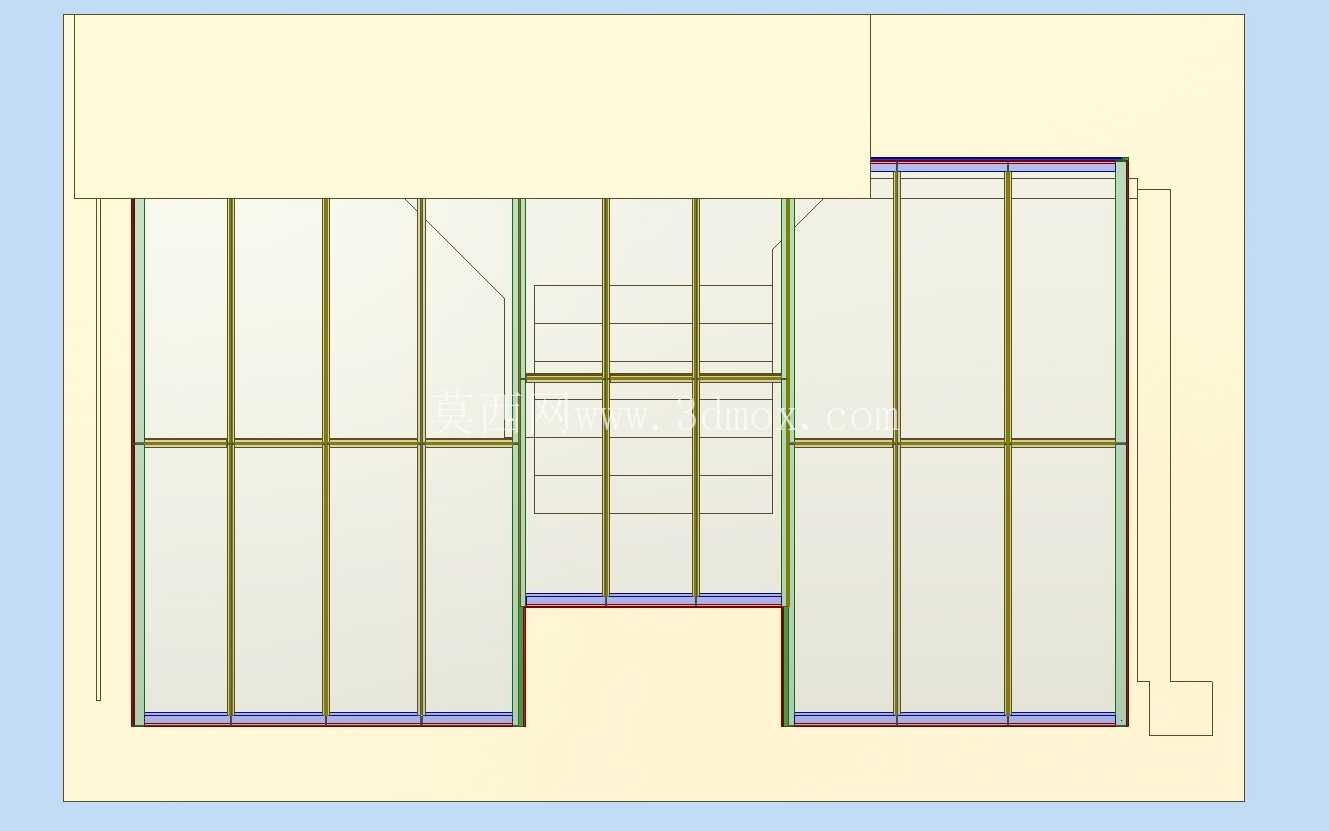

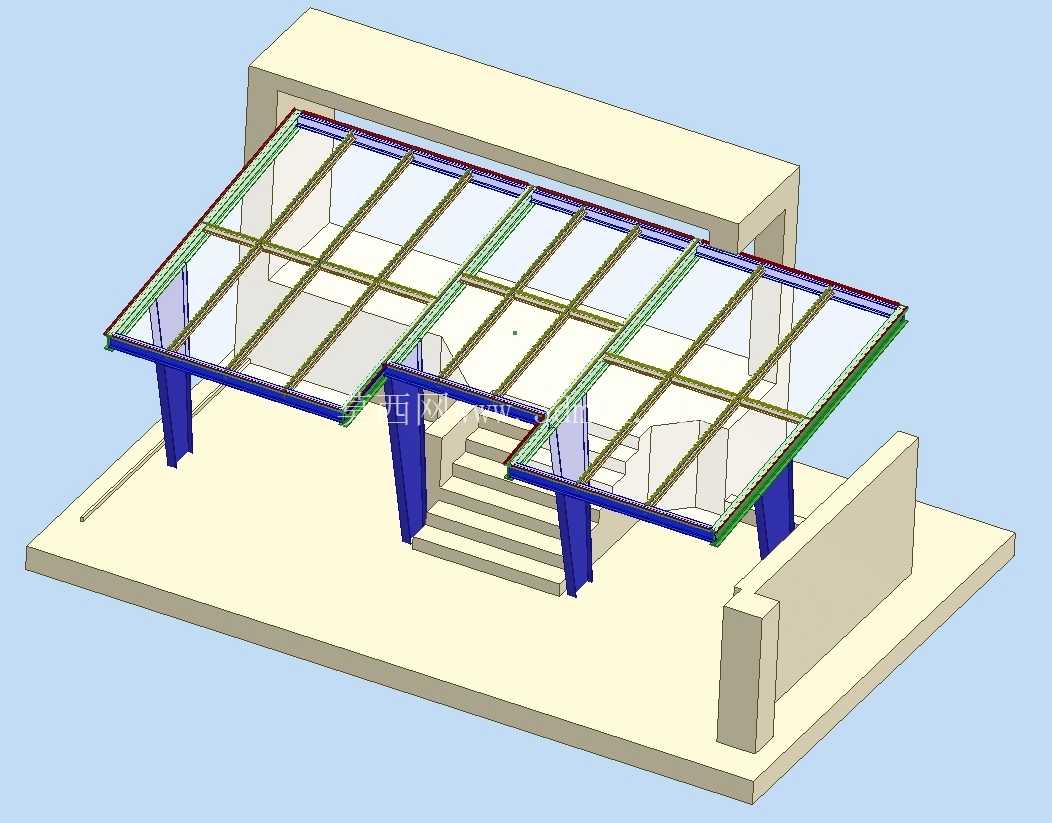

　　顶棚部分采用纵横双向的型钢龙骨排布，主龙骨沿车辆进出方向铺设，次龙骨垂直于主龙骨形成网格状支撑面，上方铺设透明采光面板，既可以遮挡雨水、高空坠物、夏季强紫外线对车辆漆面的损伤，又不会完全遮挡光线，避免棚下区域长期阴暗积灰，减少日常清洁维护的频次。结构侧边整合了三级台阶通道，直接连通建筑入口区域，这部分设计没有额外占用独立的人行空间，而是利用车棚侧边与建筑衔接的闲置区域做一体化处理，台阶的侧边做了挡墙收边，和车棚后侧的主挡墙形成连贯的整体，人员下车后可以直接通过台阶进入建筑，不用绕行到车棚外侧，雨天出行不会被雨水打湿。

　　在安装边界的控制上，这款结构的后侧挡墙可以直接贴合建筑外墙设置，不需要额外预留安装间隙，前侧立柱的基础预埋位置距离车位边线预留了300mm的安全距离，保证常规家用轿车停入后，车头、车尾都不会超出顶棚的遮护范围，两侧的预留间隙足够人员开关车门，不会碰到支撑结构。钢构件的连接节点全部采用螺栓装配的方式，没有采用现场满焊的工艺，一方面可以减少现场施工的焊接工作量，降低安装对场地的要求，另一方面后期如果出现局部构件锈蚀、损坏，可以直接拆卸更换，不需要整体拆解结构。

　　顶棚的龙骨网格做了找坡设计，整体向远离建筑入口的一侧倾斜2%的坡度，雨水落到顶棚后会顺着坡度直接排到车棚前侧的排水区域，不会顺着顶棚缝隙流到台阶或者建筑入口的位置，避免雨天出入口区域积水打滑。支撑钢柱的底部做了加高的柱脚设计，柱脚底板距离地面完成面有150mm的高度，避免地面积水直接浸泡柱脚连接部位，减少钢构件的锈蚀概率，延长整体结构的使用寿命。在实际使用场景中，这款结构除了停放家用车辆，也可以作为户外临时置物、小型户外作业的遮护空间，透明顶棚的采光效果可以保证棚下区域白天不需要额外照明，钢架构的荷载冗余足够承载常规的积雪重量，适配大部分温带、亚热带地区的户外使用需求，不需要额外做加固处理。结构的整体外形没有多余的装饰构件，所有外露的钢构件都可以根据场地的建筑风格做表面喷涂处理，和周边建筑外观形成协调的视觉效果，不会显得突兀。
