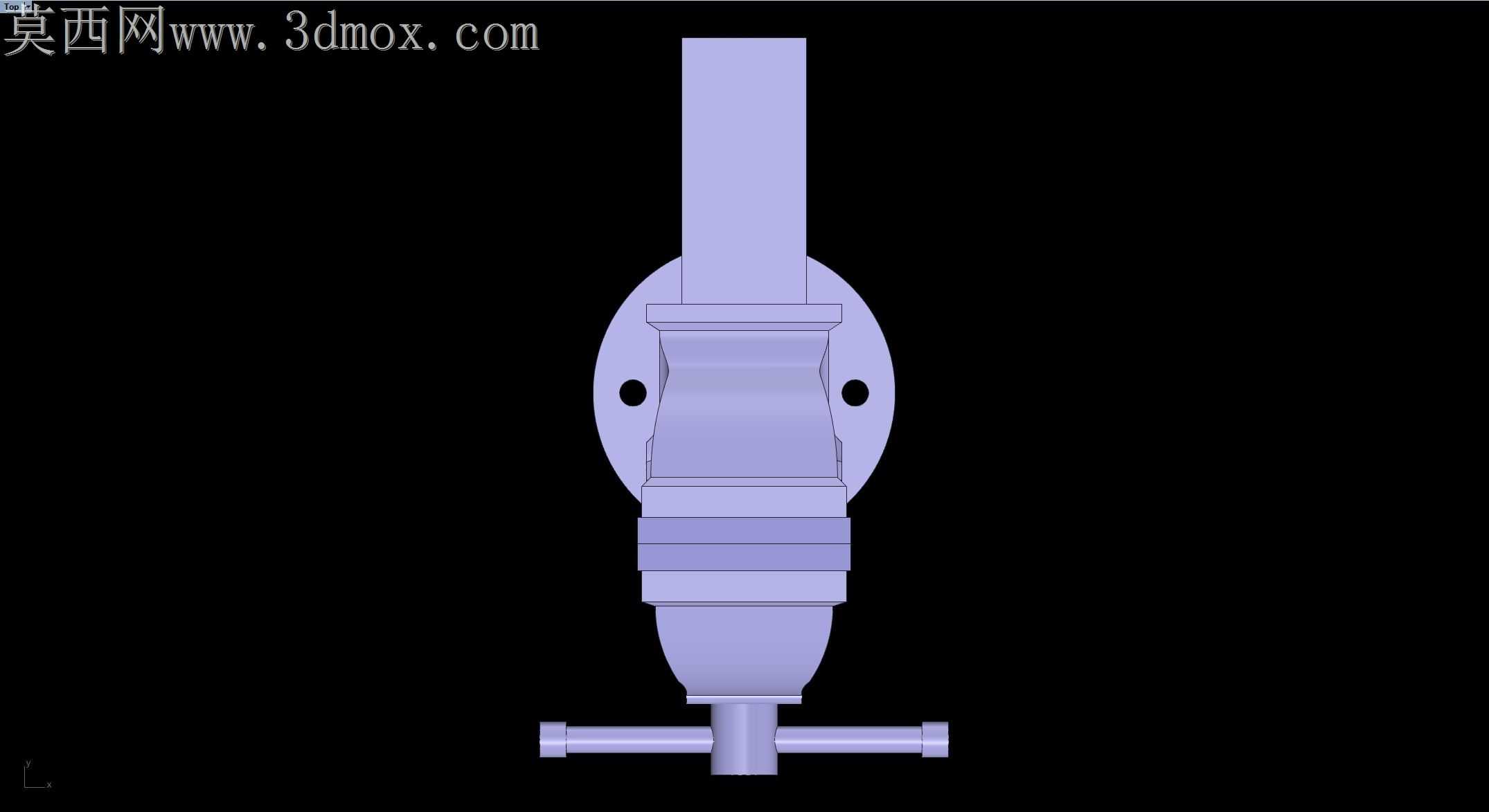

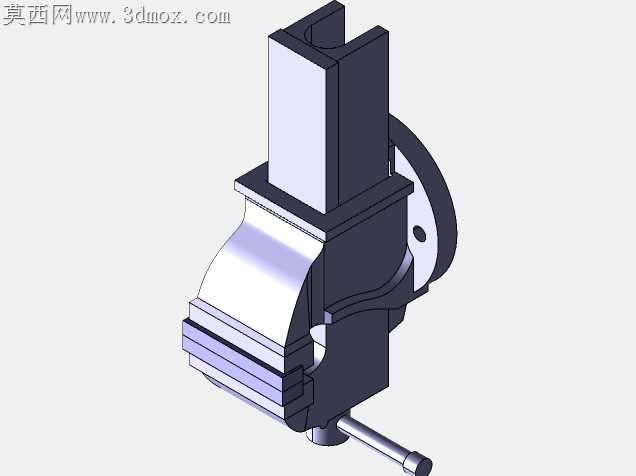

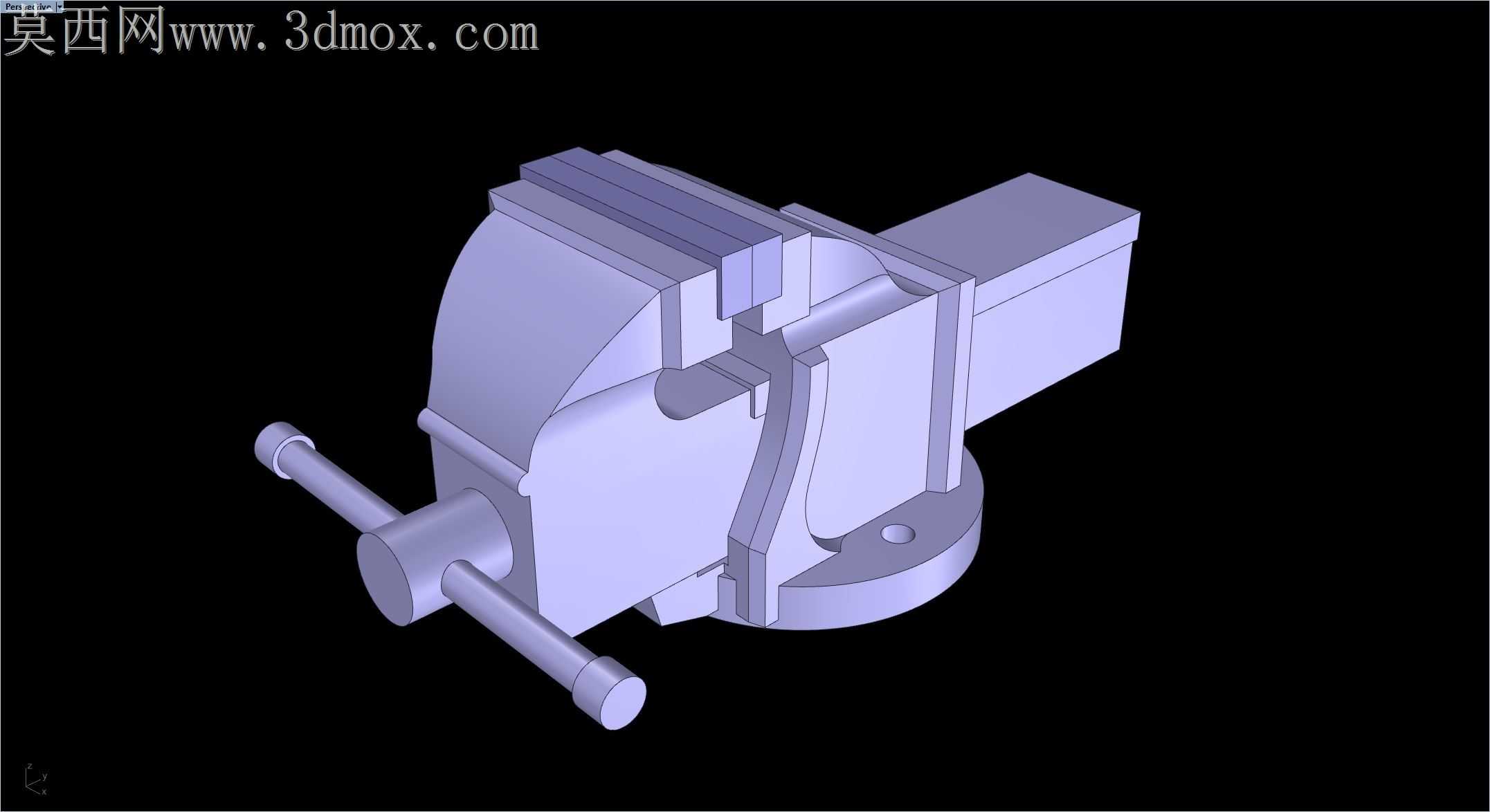

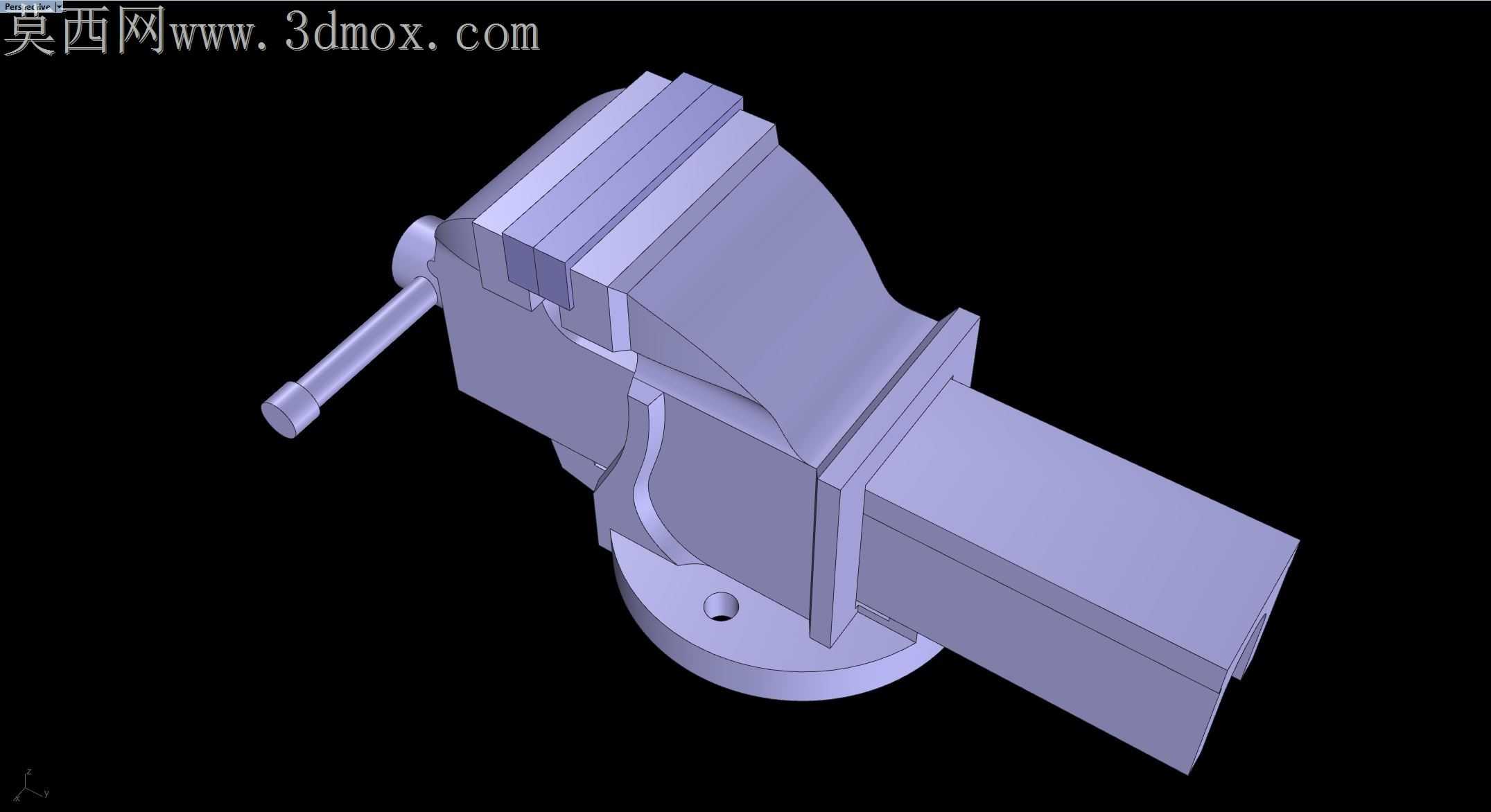

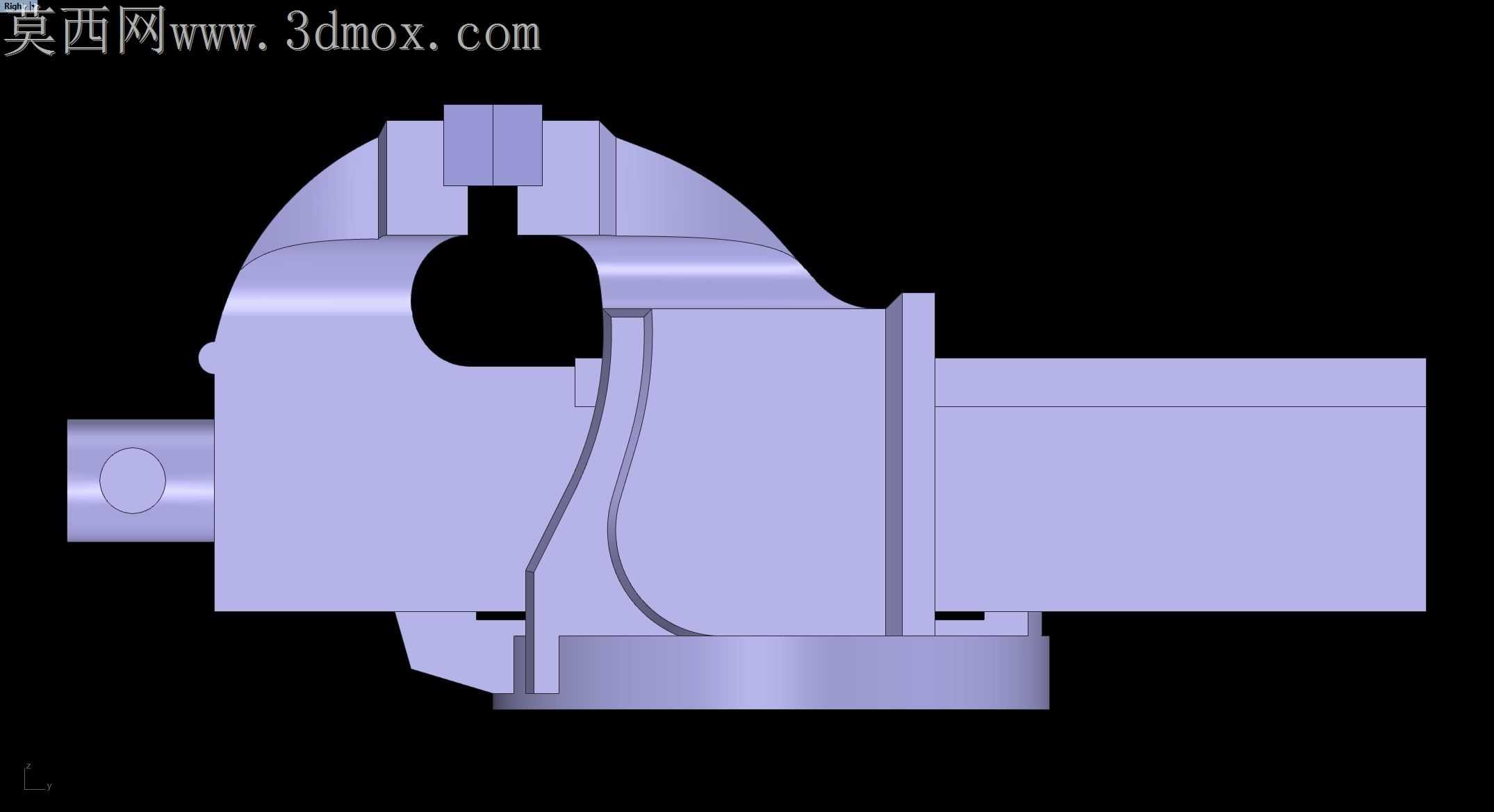

3英寸Eclipse款机用台虎钳结构设计

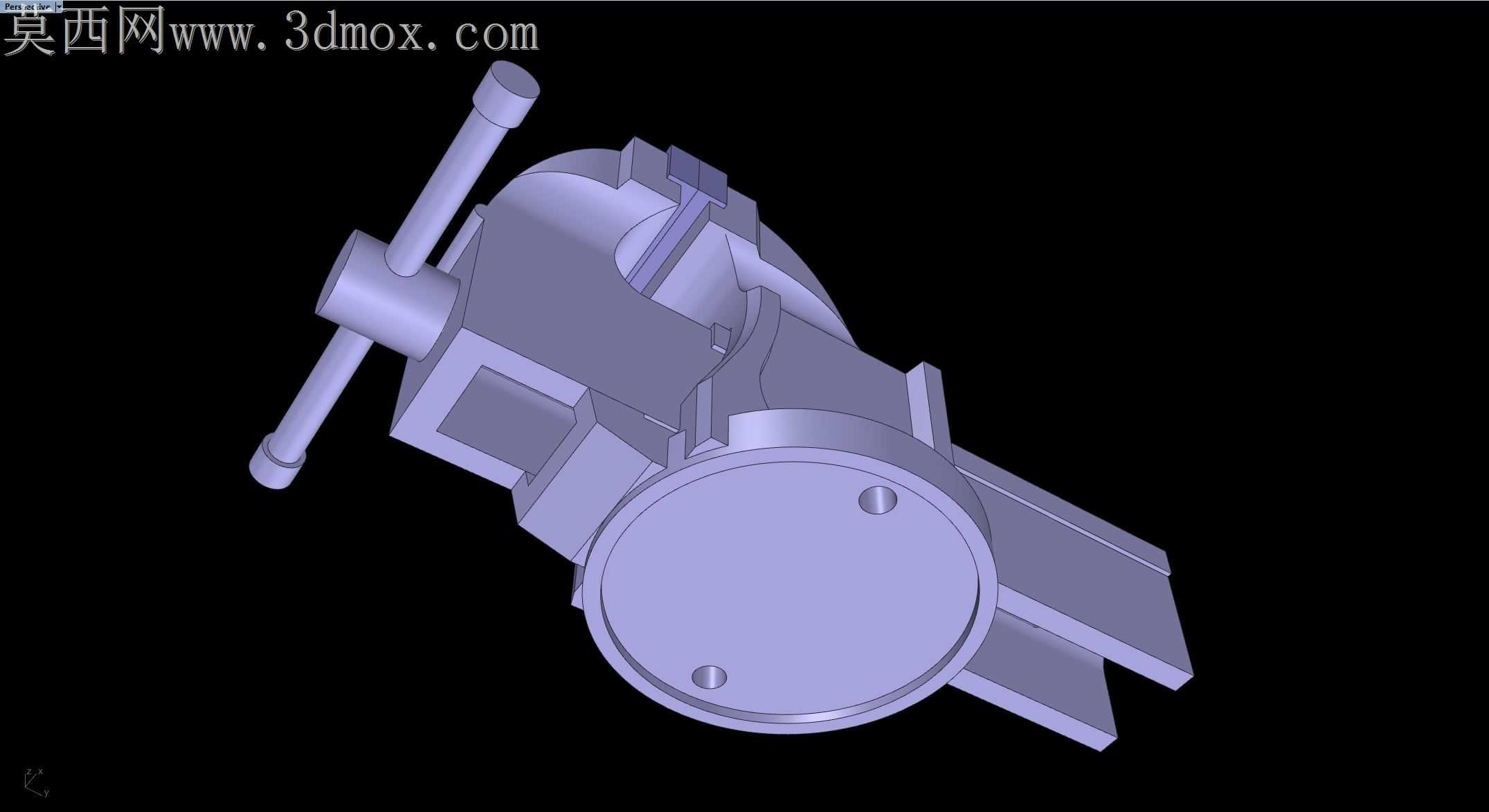

车间里小规格台虎钳最容易出问题的地方，从来不是钳口咬合力不够，而是活动钳身的滑动间隙在频繁正反向夹紧后出现旷量，连带底座旋转锁紧结构受力偏载，磨坏转盘配合面后整台钳就只能报废。这款3英寸规格的台虎钳在滑动副的设计上做了很务实的取舍，固定钳身的导轨面没有做成本偏高的燕尾槽全包结构，而是采用了矩形导轨加侧向镶条的组合，日常维护时只需要松开镶条的锁紧螺钉调整塞铁间隙，就能把滑动段的旷量控制在0.02mm以内，不用像燕尾结构那样必须刮研整个配合面才能恢复精度，对小机修车间的日常维保非常友好。钳身和底座的连接转盘没有用薄钢板冲压件，而是做了整体铸钢的加厚法兰盘，三个安装沉孔的位置刚好避开了内部丝杠螺母的安装腔，往工作台面上打膨胀螺栓固定的时候，不会出现螺栓头顶到内部传动件的问题。很多同规格小台钳会把丝杠螺母做成锌合金压铸件，大夹紧力下容易滑牙，这款的螺母是单独的锡青铜件，通过两个圆柱销嵌在固定钳身的尾部，磨损后只需要敲出销子就能更换螺母，不用整台更换钳身。活动钳身的钳口安装面做了0.1mm的内凹沉台，更换淬硬钳口板的时候，不用反复打磨垫片找正垂直度，沉台本身就能给钳口板提供定位基准，装上去之后两个钳口的平行度就能控制在0.03mm以内，夹持薄工件的时候不会出现一头紧一头松的翘边问题。手柄的插接孔没有做在丝杠轴的正中心，而是偏了3mm的偏心量，快速开合钳口的时候，晃动手柄的离心力能带着丝杠更快空转，不用一下一下扳动手柄挪位置，夹小零件的时候能省不少辅助时间。底座的旋转锁紧机构没有用侧边单点顶紧的结构，而是做了环抱式的锁紧箍，扳动锁紧扳手的时候整个圆周均匀受力，不会像单点顶紧那样把转盘顶偏，导致夹好的工件出现角度偏移。钳身尾部的丝杠限位挡块做了可拆卸结构，万一丝杠上沾了铁屑导致滑动卡滞，拆下来挡块就能直接把整个活动钳身从导轨里抽出来清理，不用拆底座和整个传动结构。很多小台钳的砧台部分做的很薄，敲小零件的时候容易震裂，这款的砧台和固定钳身是一体铸造成型，厚度做到了12mm，日常校直小轴、敲冲子的时候不会出现凹陷变形。整个结构没有多余的装饰性曲面，所有外露棱边都做了R2的倒角，搬运的时候不会割手，铸件清砂后只需要喷一层锤纹漆就能覆盖表面瑕疵，不用做复杂的表面处理，量产的时候能压下不少加工成本。夹持有精度要求的小零件时，钳口板上的交叉网纹深度控制在0.5mm，既能咬得住工件不打滑，又不会在工件表面留下太深的压痕，后续精加工的时候不用额外打磨夹痕。
