机加工用高精度螺杆式机床虎钳结构

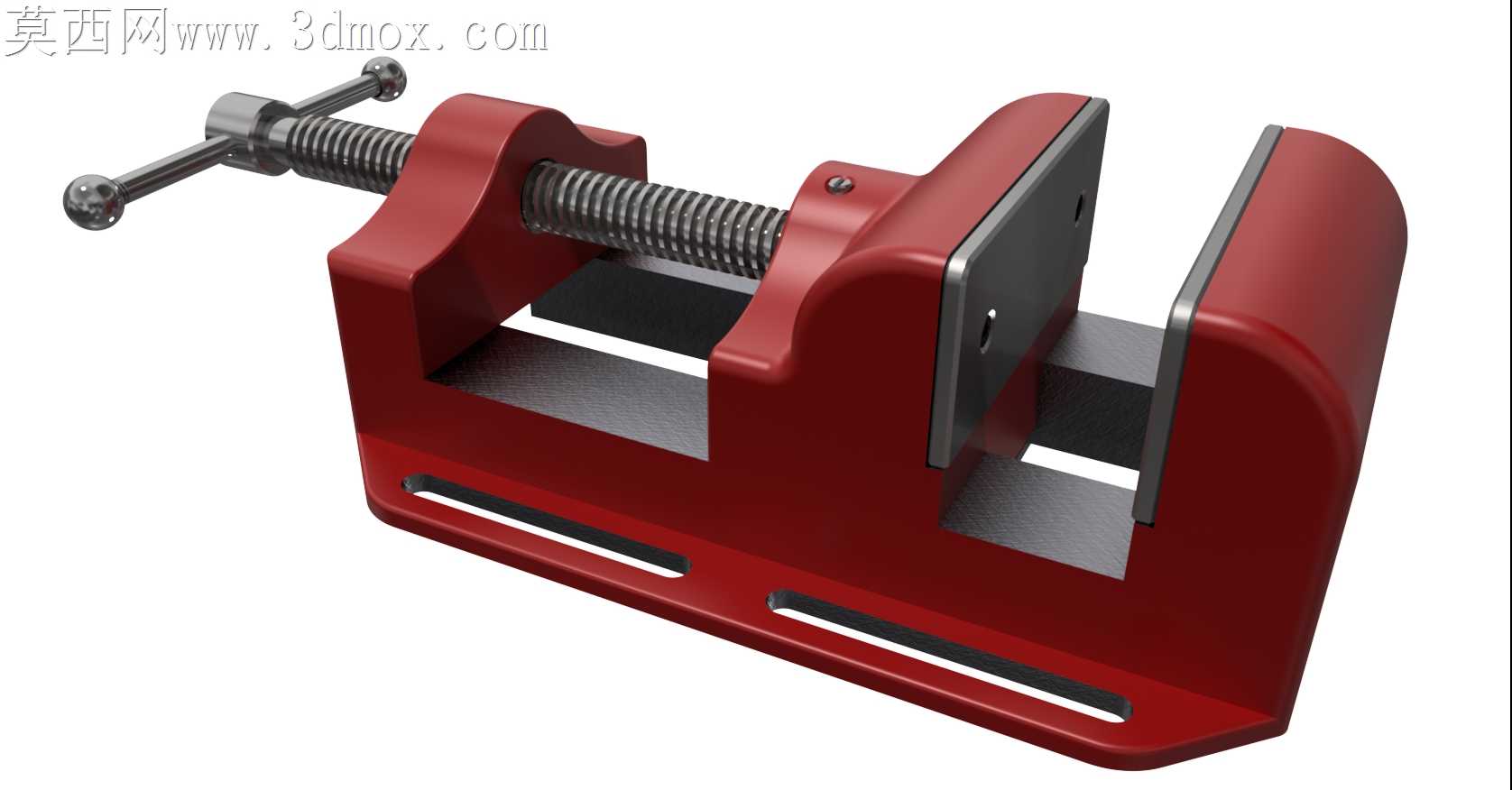

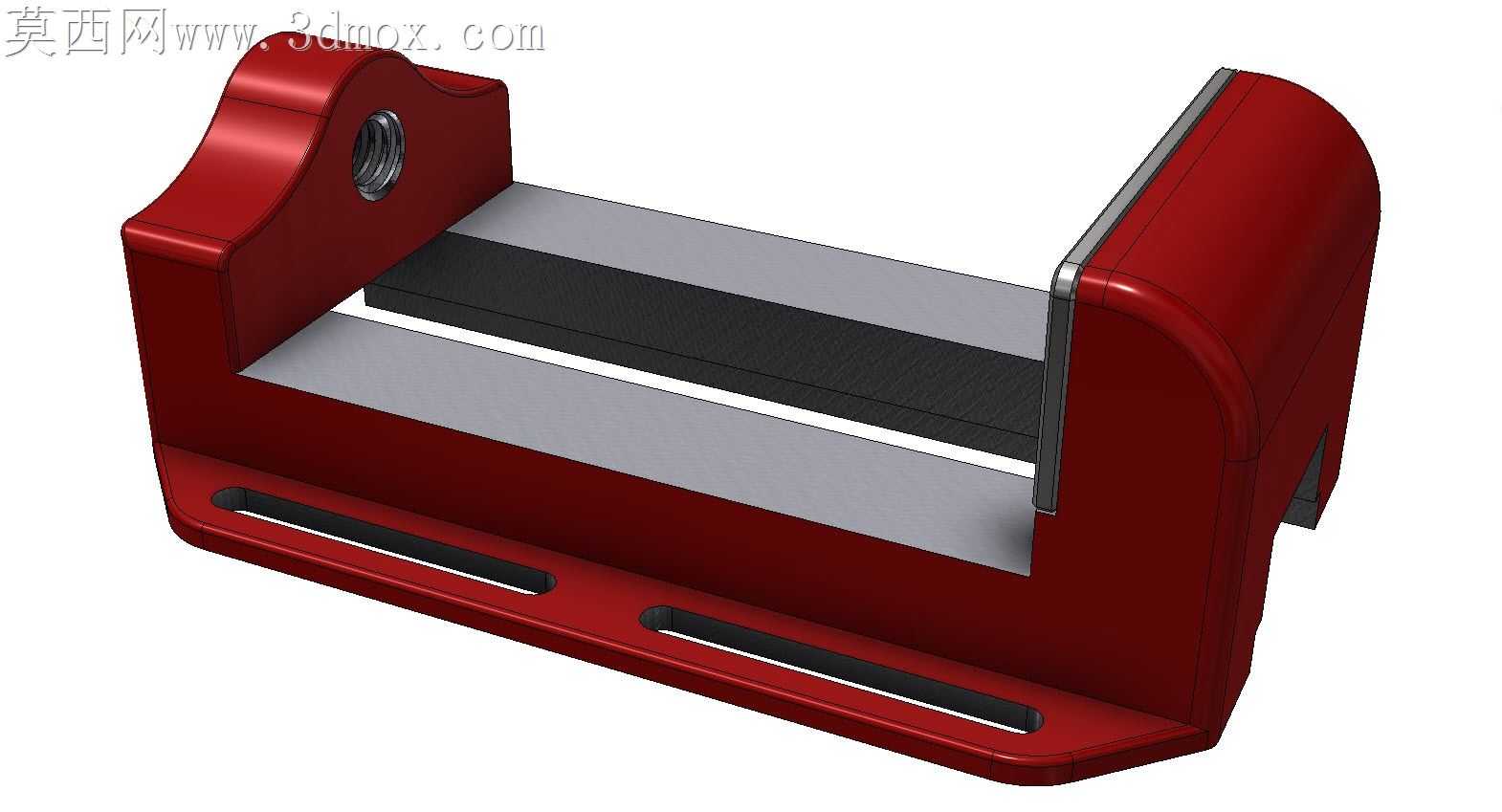

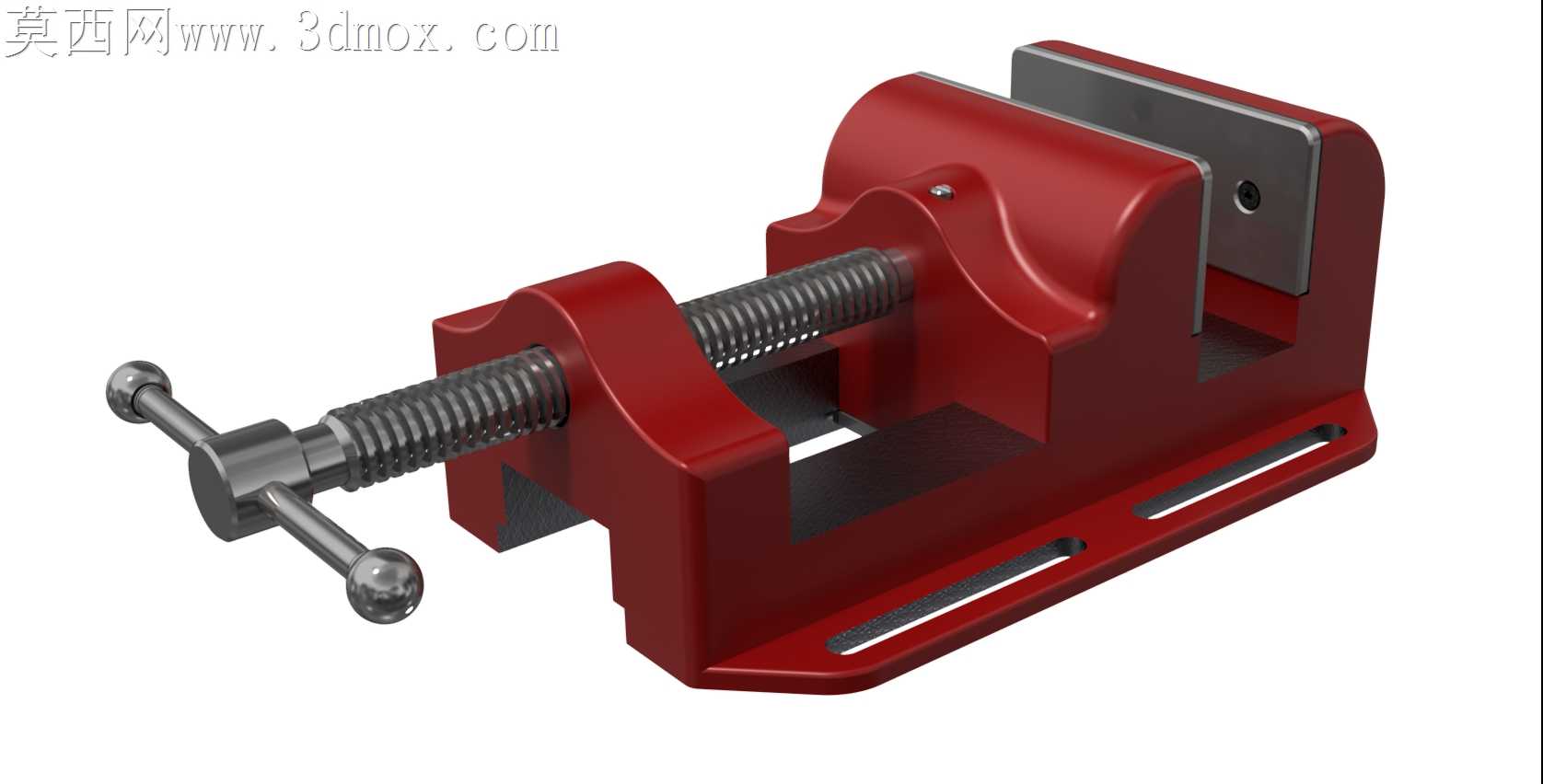

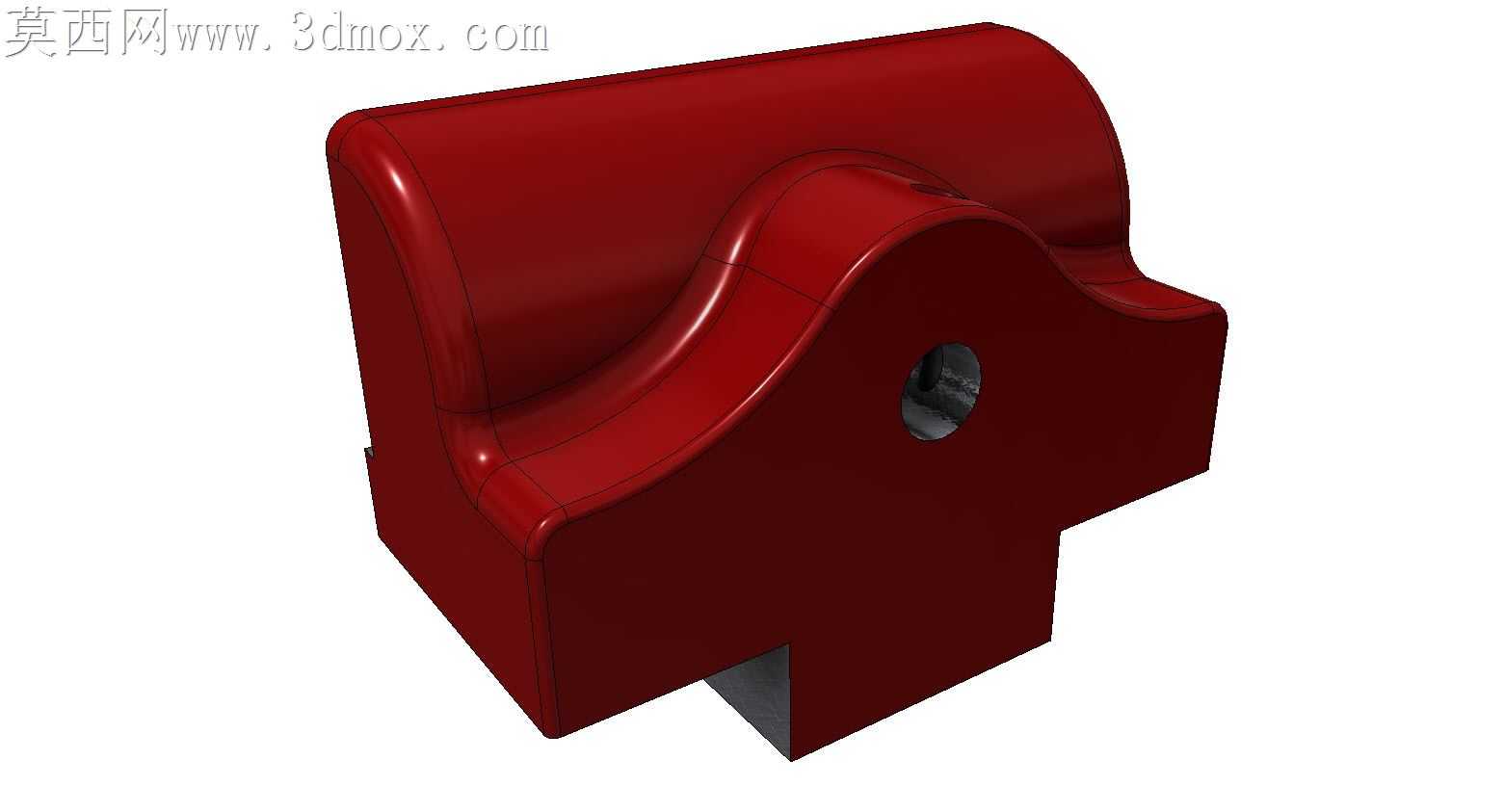

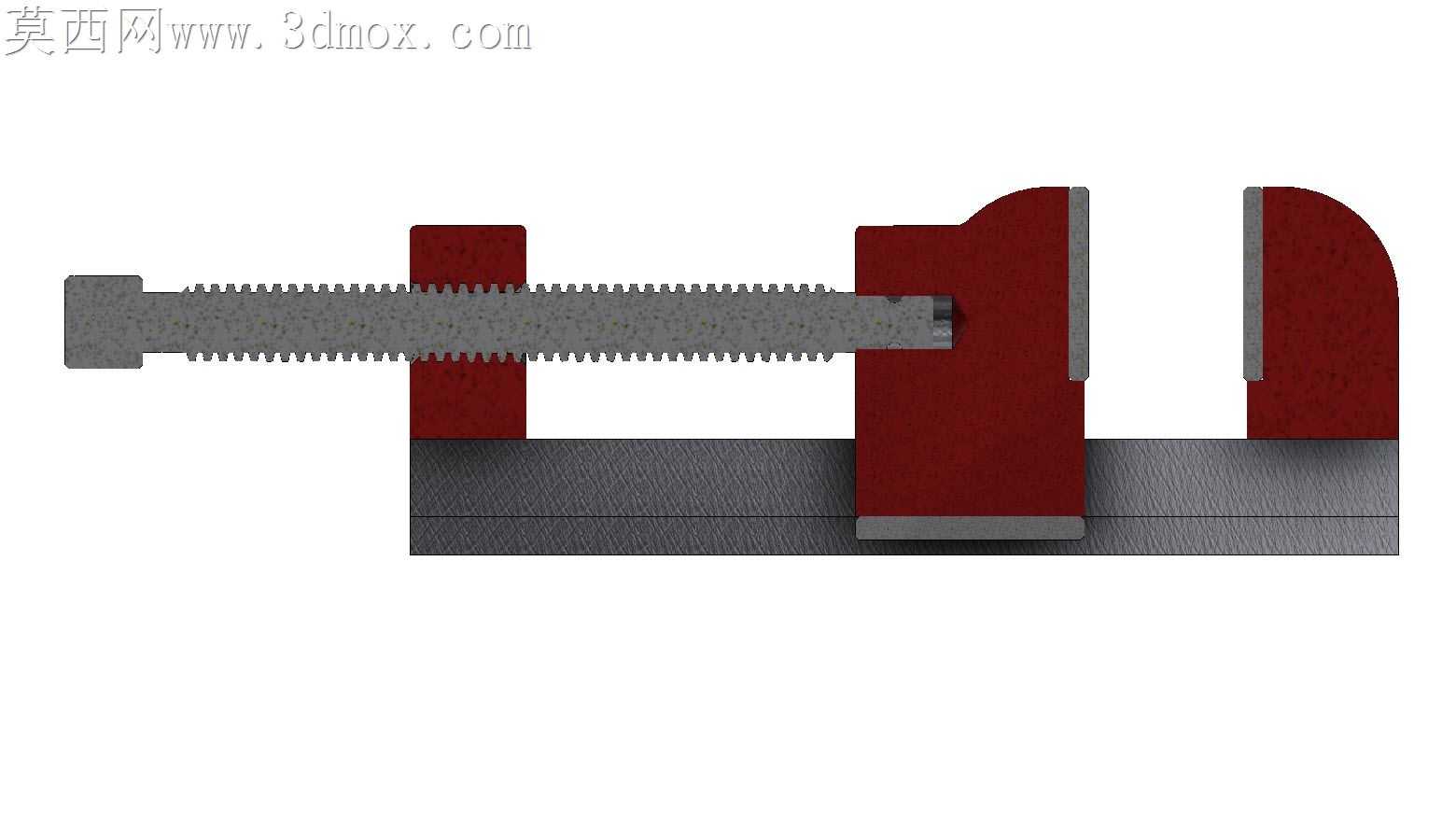

车间里普通虎钳用久了常出现夹持偏斜、螺杆回程旷量过大的问题，这款虎钳的结构设计刚好戳中了现场装夹的核心痛点。固定钳身的底座开了两道平行的长槽安装孔，不是随便开的通槽，槽宽公差严格匹配机床工作台的T型螺栓尺寸，槽边做了1毫米的倒角沉位，螺栓锁紧时不会因为应力集中硌裂铸铁底座，装夹时能顺着T型槽调整虎钳的轴向位置，适配不同长度工件的装夹需求，不用反复挪动虎钳整体位置找正。活动钳身的导轨面和固定钳身的配合面留了0.02毫米的滑动间隙，间隙里预存的润滑脂能在频繁开合时减少导轨磨损，不会像过盈配合的虎钳那样用上半年就卡涩拧不动，也不会因为间隙过大导致夹持工件时出现抬头偏差，铣削加工时吃刀量稍大也不会晃。传动螺杆的两端做了限位轴肩，卡在固定钳身的轴承位里，螺杆转动时不会出现轴向窜动，摇动手柄时的力能全部转化为钳口的夹持力，不会因为螺杆窜动损失夹紧力矩，手柄两端的球头做了滚花处理，手上沾了切削液也不会打滑，拧动时的受力点刚好在人手握持的舒适角度，不用加套管增力就能达到足够的夹持扭矩。钳口板用沉头螺钉固定在钳身上，磨损后可以单独更换，不用整个报废钳身，钳口面的交叉网纹深度控制在0.5毫米，既能咬住工件防止铣削时打滑，又不会在工件表面留下过深的压痕，精加工件装夹时也不用额外垫铜皮保护。钳身的红色漆面不是随便选的装饰色，是机床设备专用的锤纹漆，耐切削液腐蚀，平时沾了铁屑用气管一吹就能清理干净，不会像亮面漆那样刮花后显旧，边角的圆弧过渡处理也能避免操作时磕碰到工人的手，没有尖锐的棱角隐患。底座的筋板布局顺着夹持受力的方向布置，满负荷夹持时钳身的形变量控制在0.01毫米以内，不会因为夹持力过大导致钳口外张，加工出来的工件平行度超差。
