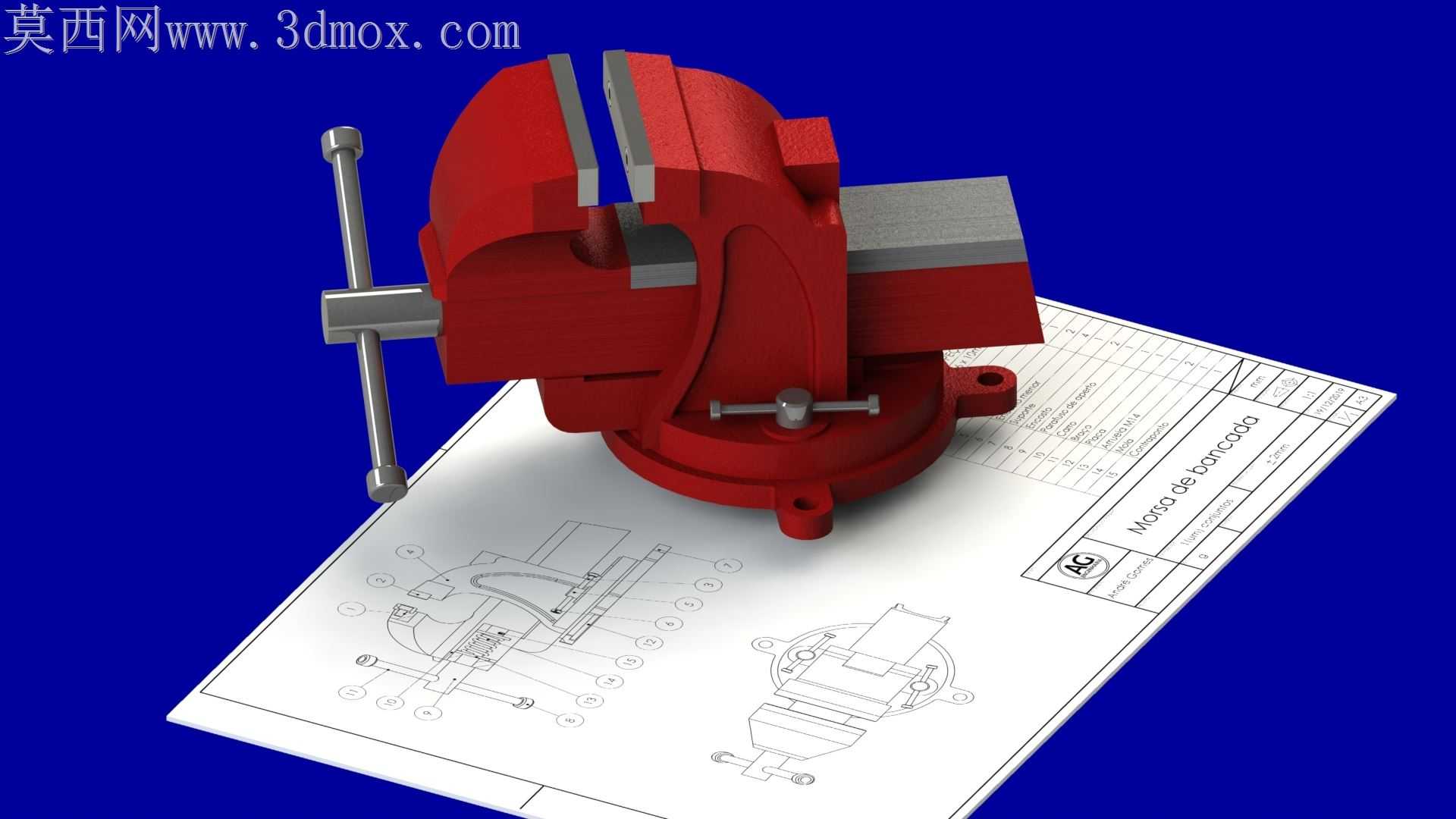

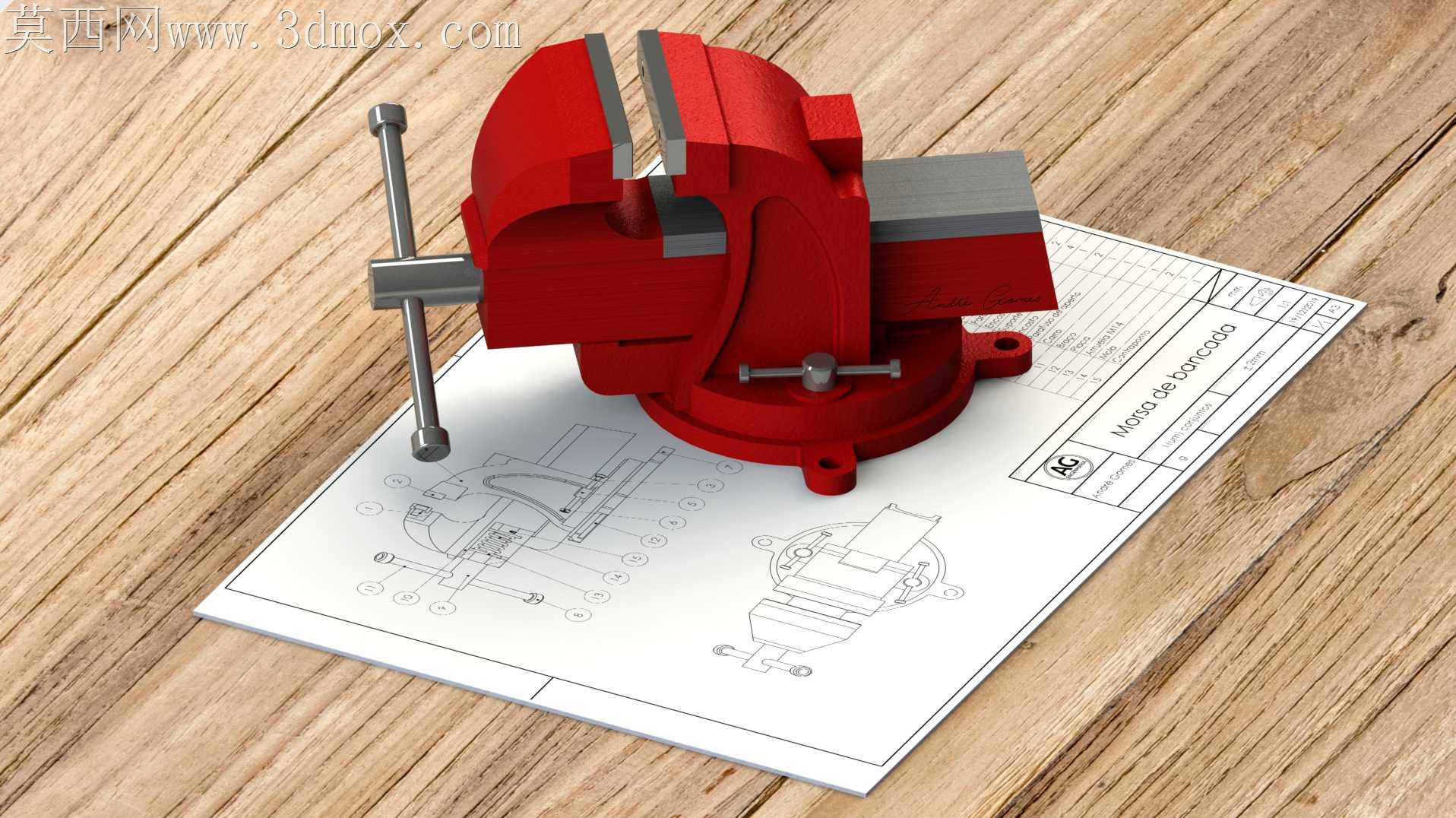

可旋转式重型台虎钳工业设计

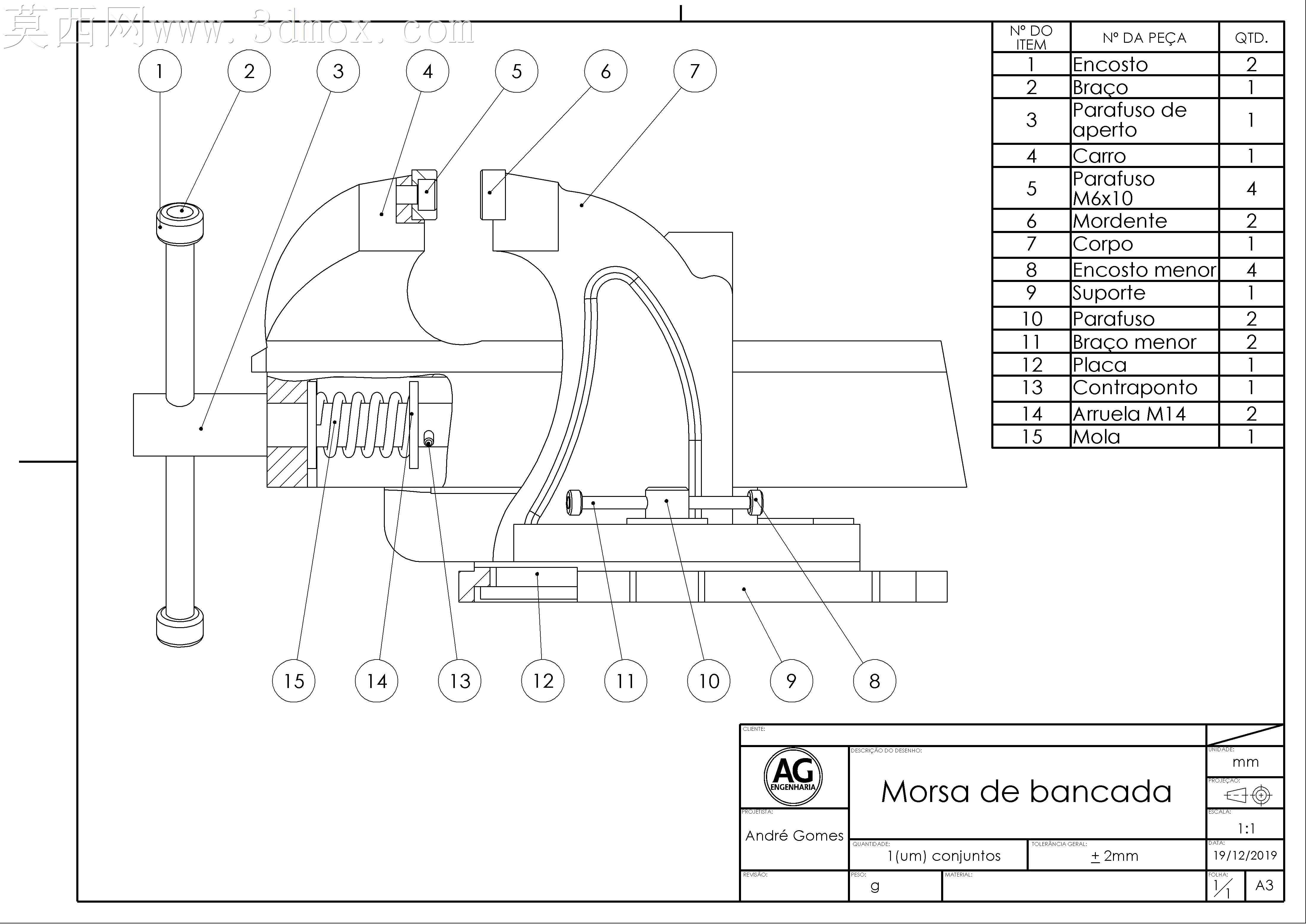

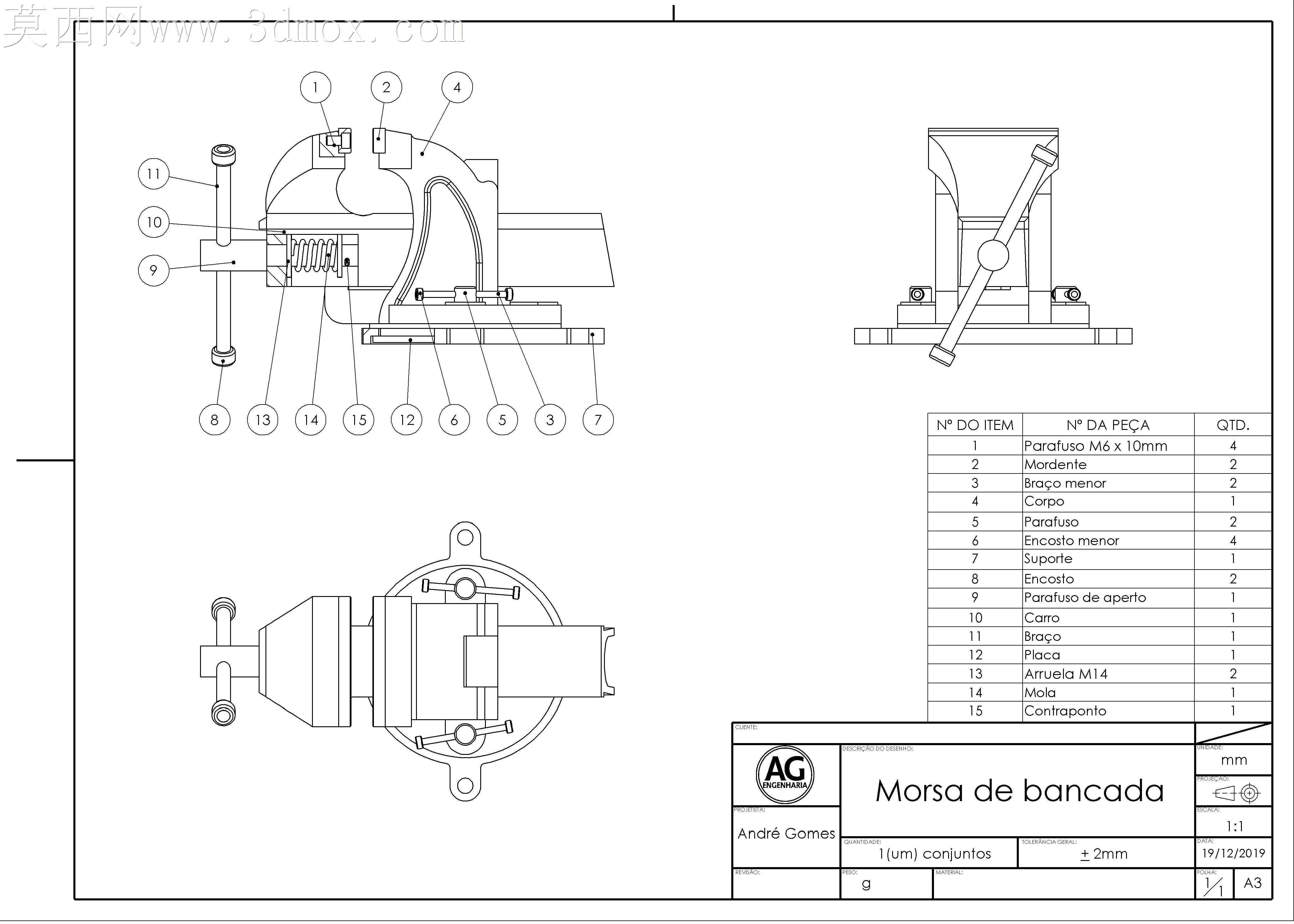

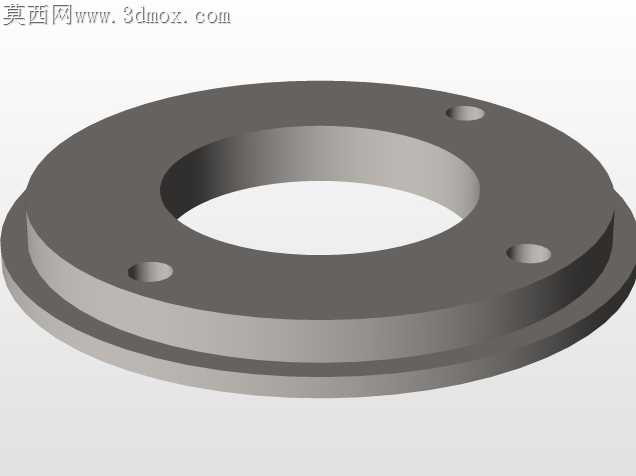

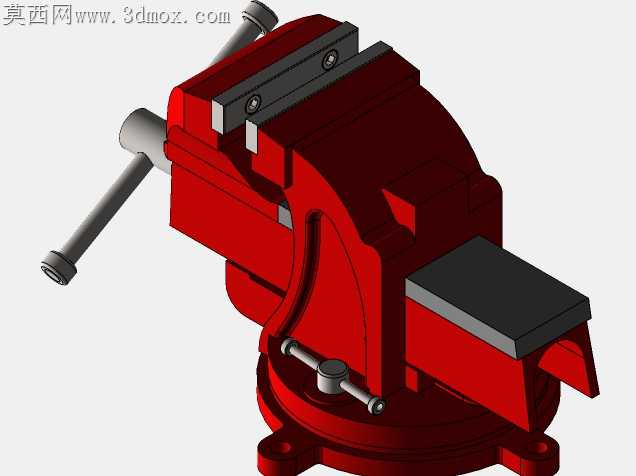

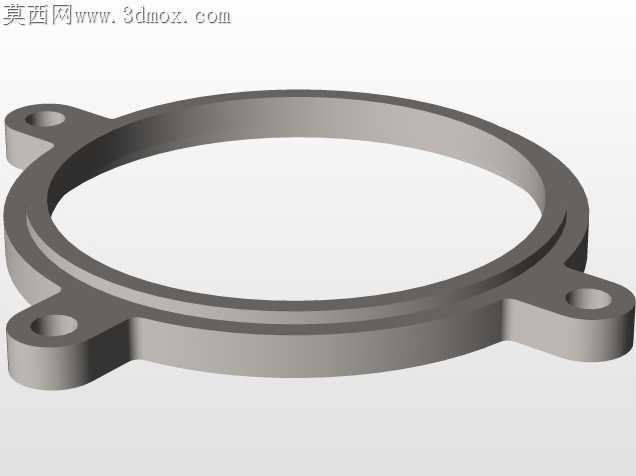

车间里常年使用的老款台虎钳，最容易出问题的位置永远是活动钳身与固定底座的配合间隙，夹装异形工件时稍大的切削力就会让钳口出现偏移，甚至会带着工件整体侧滑，打坏铣刀或是崩飞工件的隐患始终存在。这款台虎钳的结构设计里，特意把旋转底座的锁紧机构做了双螺栓对称布局，区别于常见的单螺栓顶紧结构，两个锁紧螺栓分布在底座旋转盘的对侧，锁紧时能让转盘与固定底座的接触面均匀受力，不会出现单侧顶紧带来的盘面翘曲，哪怕夹装偏重的异形铸件做錾削作业，钳身也不会出现肉眼可见的偏转。

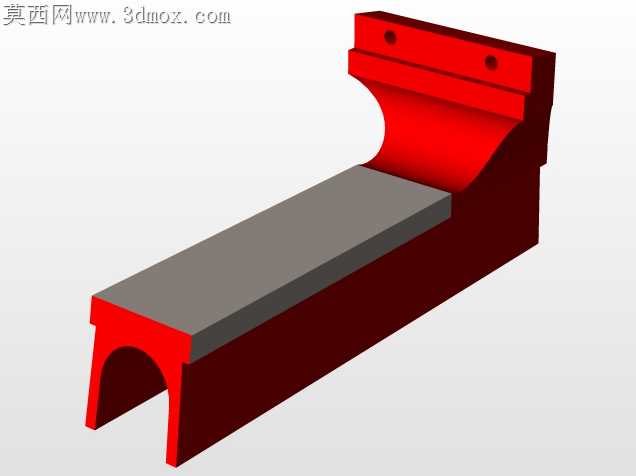

钳口部分的燕尾导轨配合面没有做全接触设计，而是在导轨中段预留了0.02mm的储油槽间隙，日常加注润滑脂后能长时间保持活动钳身的滑动顺畅，不会因为铁屑嵌入导轨面出现推拉卡滞，也避免了全接触面长期磨损后出现的旷量，不需要频繁配刮导轨来恢复配合精度。钳口的齿面做了分段式的硬度处理，夹持工作面淬火硬度达到HRC58-62，能牢牢咬住工件表面不打滑，而钳口与钳身连接的安装面则保留了较低的硬度，更换钳口时不会因为螺栓反复拆装出现螺纹滑牙，也能在钳口受到过大冲击力时通过安装面的微量形变吸收冲击力，不会直接崩裂钳身的铸铁基体。

丝杠与活动钳身的连接位置做了浮动式的推力轴承配合，转动手柄夹紧工件时，丝杠的轴向力会均匀传递到整个活动钳身的端面，不会因为丝杠的径向偏移让活动钳身出现单侧倾斜，夹装薄壁管件时也能保证两个钳口保持平行，不会把管件夹出压痕或是夹变形。底座的安装孔做了沉头锪平处理，螺栓锁紧后整个螺栓头完全沉入底座内部，不会在台面上凸起刮伤工件或是勾住工作服袖口，旋转盘的刻度线直接蚀刻在底座边缘，需要转动角度加工斜孔或是斜面时，能直接对照刻度调整角度，不需要额外找角度尺对齐，省掉了反复校准的步骤。

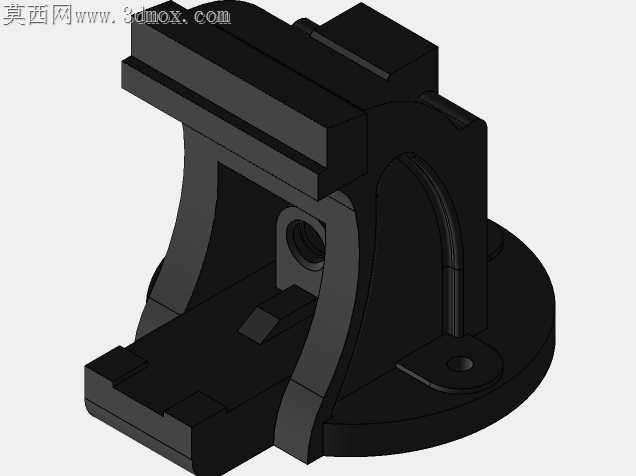

固定钳身的后侧还预留了小型砧台面，日常做小型零件的校直、錾切、铆接作业时，不需要额外找垫铁，直接在这个砧面上就能操作，砧面的硬度和钳口保持一致，长期敲击也不会出现凹陷变形。整个钳身的铸件壁厚做了均匀化处理，没有出现局部过厚带来的铸造应力集中，也没有因为壁厚过薄导致夹持刚性不足，哪怕夹装工件做强力锉削或是小型铣削作业，整个钳身的共振幅度都控制在极小范围内，不会因为振动导致工件移位。
