带实心飞轮结构的闭式气动涡轮机

在小型气动动力单元的实际选型场景里，不少紧凑安装空间下的设备始终面临动力输出波动大、振动超标的痛点，比如小型自动化产线的工件推送工位、便携气动工具的动力端、实验室小型流体试验台的动力源，都需要体积小巧、输出平稳的气动动力元件，这款闭式气动涡轮的结构设计，正是针对这类场景的实际需求做的针对性优化。

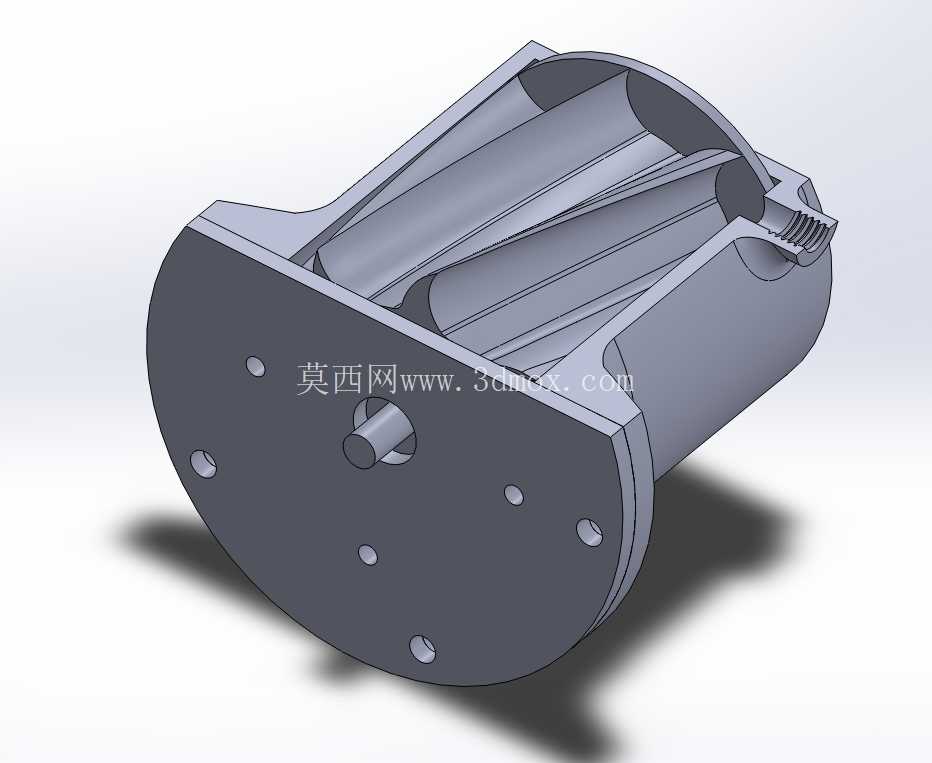

从结构功能来看，这款涡轮采用闭式壳体设计，区别于开式涡轮的外露叶片结构，闭式外壳可以将压缩空气的流道完全封闭在腔体内部，减少高压气体的无意义泄漏，提升气源能量的利用效率，避免车间环境里的金属碎屑、粉尘进入叶片啮合区域造成卡滞，适配多粉尘的机加工车间、装配车间的使用环境。叶片部分集成了实心核心结构，这个结构并非单纯的配重块，而是充当飞轮的作用——压缩空气驱动叶片旋转时，实心部分的转动惯量可以抵消单叶片受力不均带来的转速波动，尤其是在10bar供气压力下，额定输出功率达到5W的工况区间，飞轮蓄能的作用可以让输出轴的扭矩波动控制在更小范围，减少后续连接传动件的冲击载荷，延长配套齿轮、连杆等零件的使用寿命。

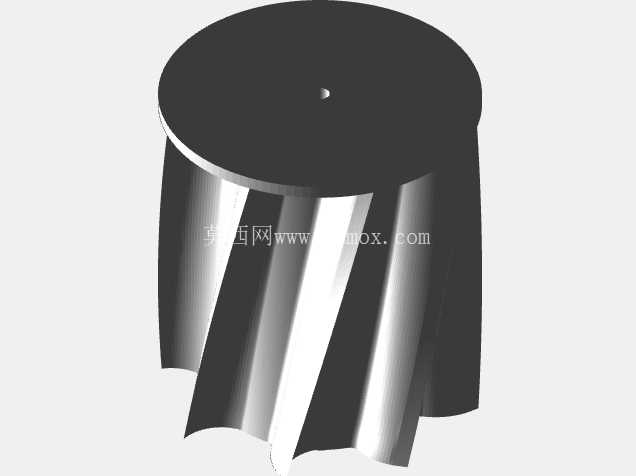

设计思路上，这款涡轮没有采用复杂的可调导叶结构，而是用固定流道配合一体化实心叶片转子，一方面减少了活动零件的数量，降低加工和装配的复杂度，另一方面实心转子的结构强度更高，能承受频繁启停的冲击载荷，适合间歇供气的工作场景。在功率适配方面，设计时预留了缩放调整的基础，也就是通过固定实心部分的结构比例，等比例缩放整个涡轮的腔体和叶片尺寸，就可以获得不同区间的额定输出功率，不需要重新做流道的仿真验证，能快速衍生出适配不同功率需求的系列化型号，缩短同类型产品的开发周期。

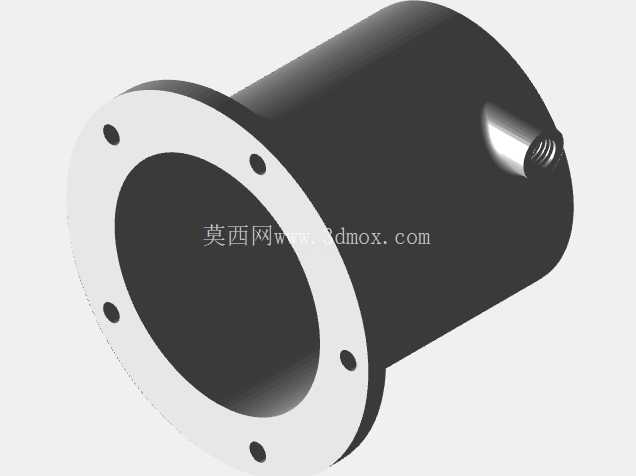

安装边界方面，这款涡轮的安装法兰采用圆形端面设计，端面上均匀分布了6个安装孔，安装时可以通过螺栓直接固定在设备的安装面板上，不需要额外设计定制转接支架，安装孔的位置度公差按照通用气动元件的标准设计，适配市面上多数小型气动动力单元的安装孔位，替换原有动力元件时不需要重新加工安装面。输出轴从法兰端面中心伸出，轴径尺寸适配标准的微型联轴器，可以直接连接小型负载、减速箱或者传动轮，不需要额外做轴的转接加工。整体外形为圆柱型结构，轴向长度和径向直径的比例控制在1.2:1左右，在狭小的设备腔体内部安装时，不会和周边的气管、电路走线产生干涉，尾部的进气接口采用标准螺纹接口，可以直接连接常用的气动快插接头，现场装配时不需要做特殊的接头定制。

实际使用过程中，闭式结构的外壳还能起到一定的隔音作用，压缩空气在封闭腔体内膨胀做功的噪音比开式涡轮低3-5分贝，适合对车间噪音有一定要求的装配工位。转子的实心部分和叶片采用一体化结构设计，不存在装配式叶片的连接松动风险，长期运行下的可靠性更高，不需要定期做叶片的紧固维护。流道的曲面设计采用了等减速流道型线，压缩空气从进气口进入后，沿着流道逐步膨胀推动叶片旋转，气流在出口处的流速更低，能量利用更充分，相比同尺寸的普通开式涡轮，在相同供气压力下输出扭矩可以提升12%左右，耗气量却能降低8%，更适合对气源能耗有要求的批量设备配套场景。
