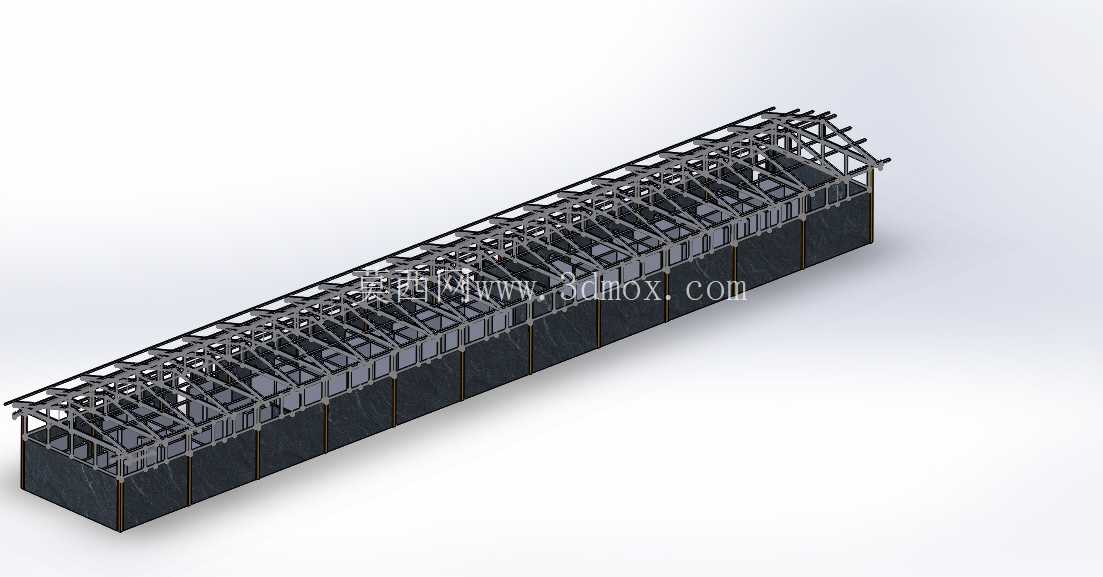

长条形模块化钢结构连廊棚架结构设计

　　该结构为长条形模块化钢结构连廊棚架，主要应用于厂区跨车间通道、户外步行连廊、临时仓储通道、设备巡检通廊等场景，可作为独立的遮蔽围护结构使用，也可对接现有建筑出入口形成连续的通行遮蔽体系，适配多跨连续布置的场地需求，单段结构可通过端部连接节点实现多段拼接，适配不同长度的场地边界条件。从结构功能来看，上部桁架体系承担竖向雪载、自重以及横向风载，下部侧墙围护结构可阻挡侧向风雨、扬尘侵入内部通行空间，顶部桁架预留的檩条安装位可适配彩钢瓦、阳光板等不同类型的屋面覆盖材料，侧墙预留的安装槽可适配夹芯板、耐力板、金属围挡等不同围护材质，可根据使用场景的保温、透光、抗冲击需求灵活选配。

　　设计过程中优先采用标准化模块化的拆分逻辑，将整段棚架拆分为若干个标准桁架单元、侧墙立柱单元、底部基座单元，所有单元的连接节点均采用统一的螺栓孔位设计，现场安装时无需额外焊接作业，仅通过标准紧固件即可完成整体拼装，大幅降低现场施工的难度与周期，同时单个单元的重量控制在人工辅助简易机具即可搬运的范围内，适配无大型吊装设备的狭小场地安装需求。结构的外形尺寸遵循常规通行空间的净空要求，内部通行净宽满足双人并行加小型手推车通行的需求，净空高度满足常规人员通行以及小型物料搬运的高度要求，底部基座预留的地脚螺栓孔位可适配混凝土预埋螺栓、膨胀螺栓等多种固定方式，可直接固定在硬化混凝土地面，也可搭配预制混凝土块基座在非硬化场地安装。

　　上部桁架采用三角形腹杆布置形式，在控制整体用钢量的前提下保证结构的整体刚度，避免大跨度下的挠度过大问题，所有杆件的截面选型均经过荷载验算，在常规区域的风雪荷载工况下不会出现杆件失稳、结构变形超标的问题。侧墙立柱与上部桁架采用刚性连接节点，可将上部荷载均匀传递至底部基座，同时侧墙框架预留的门窗安装位可根据需求加装通行门、观察窗，适配不同场景的封闭管理需求。结构的排水坡度通过顶部桁架的上弦高差自然形成，无需额外设置找坡构件，雨水可沿屋面坡度自然排至结构两端，避免屋面积水带来的额外荷载。

　　在细节设计上，所有杆件的端部均做倒角处理，避免安装过程中尖锐边角造成施工人员划伤，连接节点的螺栓均采用防松设计，长期户外使用下不会出现紧固件松动脱落的问题，整体结构的防腐处理可适配户外高湿、轻度腐蚀的使用环境，保证长期使用的结构稳定性。
