美卡诺拼装玩具组合式五金零件3D设计

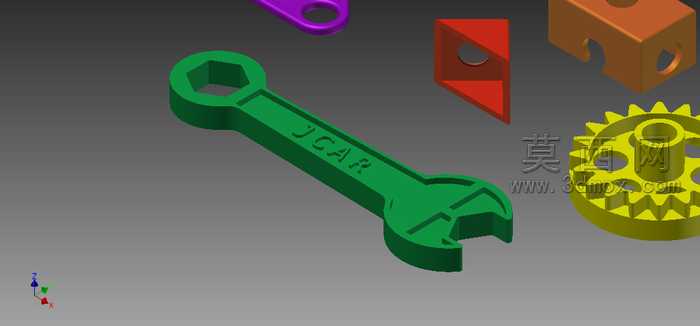

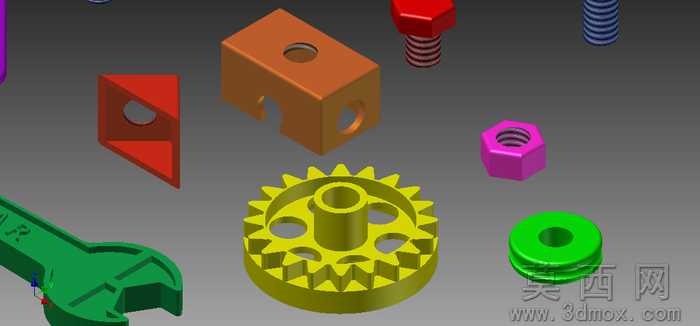

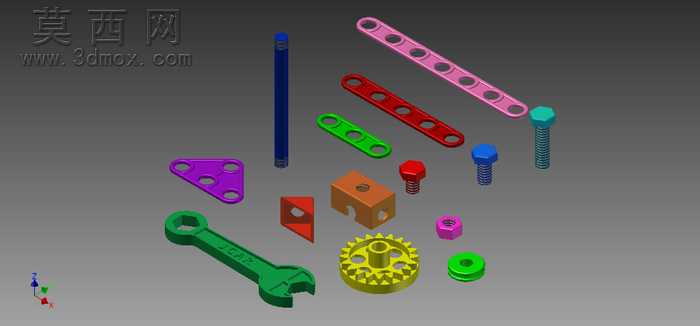

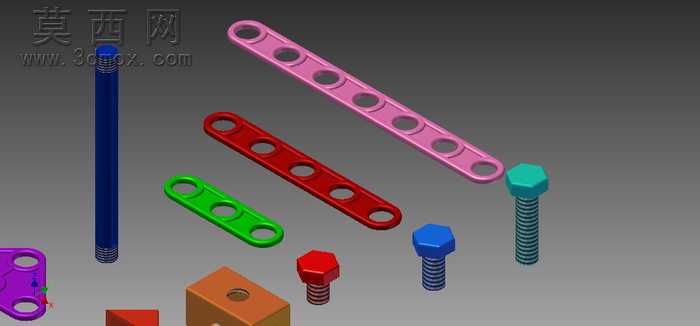

本作品为Meccano拼装游戏配套的五金类拼装零件三维设计，整体采用Autodesk Inventor完成全参数化建模，所有零件均按照真实拼装玩具的尺寸比例进行1:1还原，兼顾装配精度与视觉呈现效果。建模过程中首先对核心零件双头扳手进行结构拆解，一端为内六角套孔结构，另一端为开口扳手头，扳手主体表面预留了品牌标识的浮雕特征，建模时通过拉伸、切除、圆角等基础特征完成主体轮廓构建，再通过包覆特征实现表面文字的凹凸效果，所有棱边均添加了符合真实五金零件的工艺圆角，避免尖锐棱角带来的违和感。针对配套的齿轮零件，采用参数化齿轮生成逻辑完成齿形绘制，精准还原渐开线齿廓结构，齿轮中心预留标准拼装轴孔，孔位周边添加加强凸台结构，匹配拼装玩具的装配公差要求。其余配套零件包含三角形定位片、带孔连接块、吊环连接件等，每个零件都单独完成建模，确保不同零件之间的装配孔位完全对齐，可实现虚拟环境下的完整拼装模拟。材质渲染阶段，针对不同零件分配差异化的材质属性：扳手主体采用哑光绿色硬质塑料材质，调整粗糙度参数模拟儿童拼装玩具常用的磨砂塑料质感，避免过度反光；齿轮零件采用亮黄色工程塑料材质，添加轻微的金属珠光效果，区分于扳手的哑光质感；三角形定位片采用半透明红色塑料材质，调整折射参数还原透光塑料的视觉效果；连接块采用棕褐色哑光塑料材质，吊环零件采用亮紫色高光塑料材质，通过材质色彩的差异清晰区分不同功能的拼装零件。场景搭建时采用深灰色渐变背景，添加柔和的环境光与定向补光，在零件下方投射柔和的阴影，增强模型的立体感与空间层次，同时在场景角落添加三维软件默认的坐标系标识，明确模型的空间方位。设计思路上完全贴合美卡诺拼装玩具的模块化设计逻辑，所有零件均采用标准化的连接孔位设计，既可以单独展示单个零件的结构细节，也可以组合拼装成完整的机械结构模型，兼顾儿童益智玩具的趣味性与五金机械结构的严谨性，模型整体结构规整，特征清晰，无冗余几何元素，可直接用于拼装玩具的结构演示、虚拟拼装教学或者3D打印制作实体拼装配件。
