六边形镂空环形结构创意设计

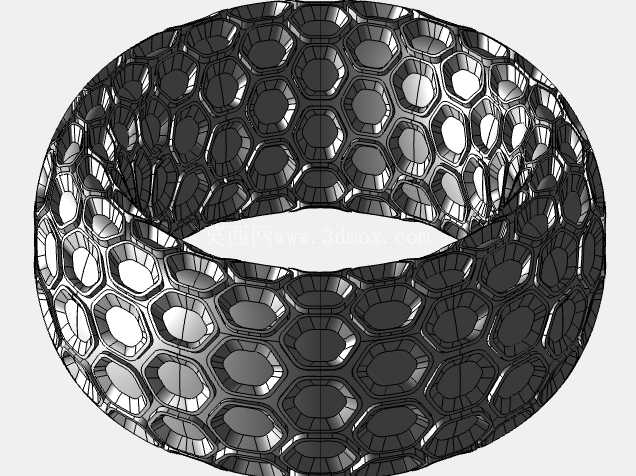

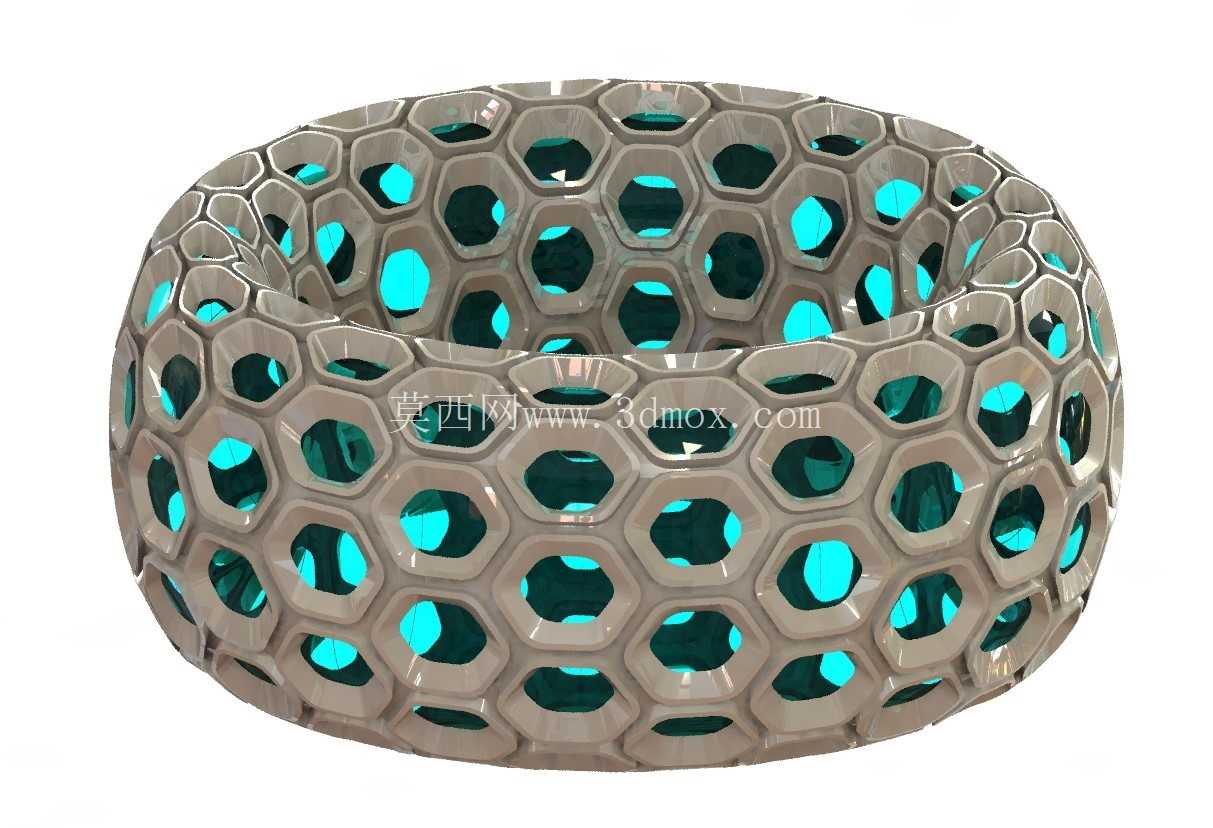

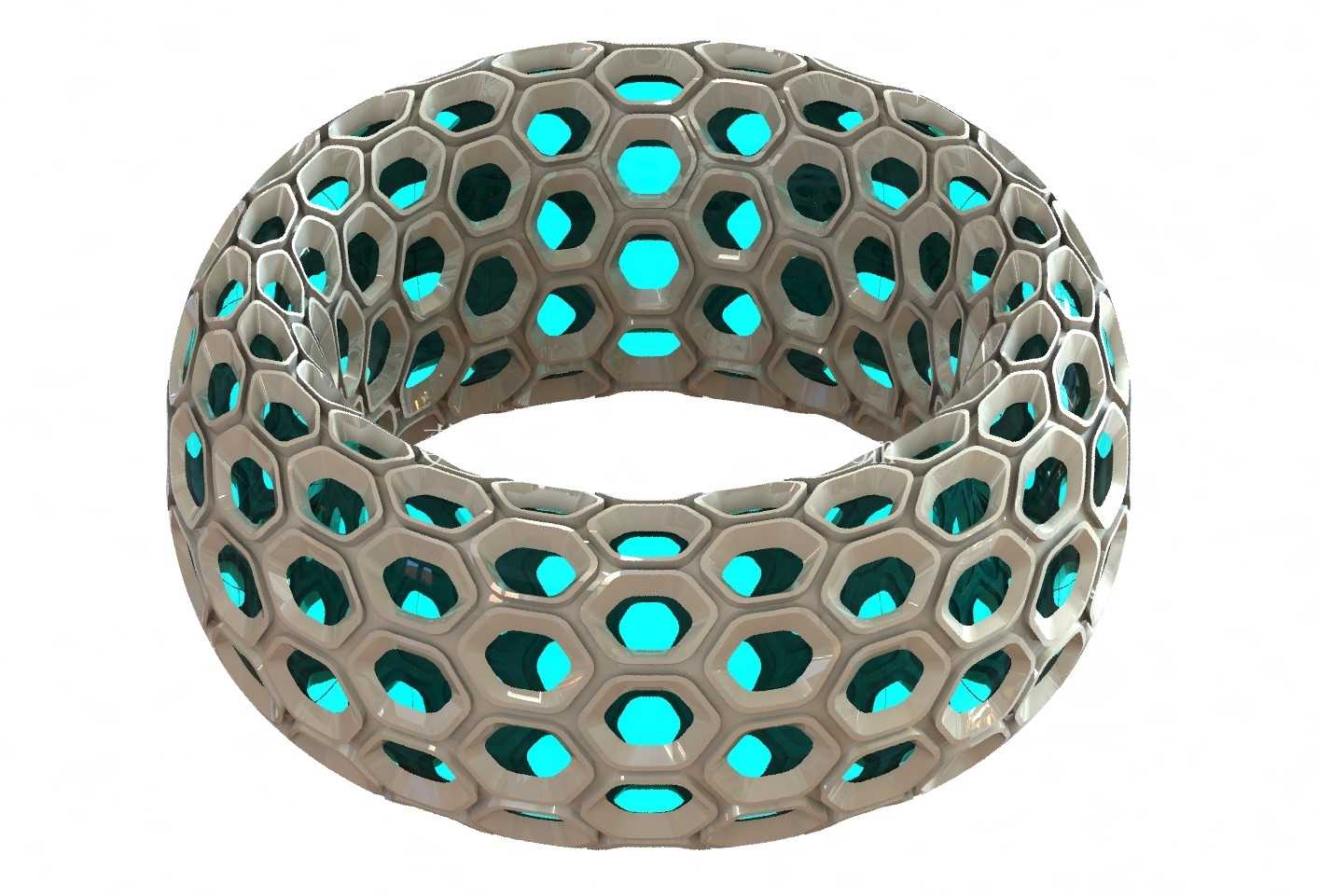

这款六边形镂空环形构件，在结构设计阶段就充分考量了多场景的适配需求，从特种过滤设备的内支撑骨架，到轻量化穿戴设备的结构承托环，再到文创展示装置的造型载体，都能找到对应的适配空间。做这类环形镂空结构的建模时，最先要锚定的是整体的环形基准面，先确定内环与外环的直径差值，也就是环体的径向厚度，这个参数直接决定了构件的整体刚度，径向厚度过小会导致环体受径向力时容易出现椭圆变形，厚度过大则会抵消镂空设计带来的轻量化优势，实际建模时需要结合应用场景的载荷要求反复调整。

六边形网格的排布是整个设计的核心难点，不能直接在平面上画好六边形再做环形弯曲，那样会导致环体内侧的六边形网格被挤压变形，相邻孔位的间距出现不均匀的问题，正确的思路是先基于环形的曲率建立参考几何体，用轴面和环向的等分平面做定位基准，先在环体的外圆柱面上排布第一个基准六边形，再通过环形阵列配合沿环体曲面的投影约束，让每一个六边形单元都能贴合环体的曲率变化，保证内外侧的孔位通透度一致，不会出现内侧孔被遮挡、网格壁厚不均的问题。

从功能特性来看，这种均匀排布的六边形镂空结构，相比圆形孔或者方形孔，在同等开孔率的情况下能拥有更高的结构强度，六边形的蜂窝受力结构可以把外部施加的径向压力均匀分散到每一个网格筋位上，不会出现应力集中在单个孔角的情况。筋位的厚度设计需要匹配整体环体的尺寸，筋位过薄会导致注塑或者3D打印成型时出现填充不足、筋位断裂的问题，筋位过厚则会在成型过程中出现缩痕，影响表面的平整度。环体的上下边缘做了平滑的圆角过渡，这个细节不是单纯为了美观，在实际装配使用时，圆角可以避免锐边划伤装配人员，同时也能减少边缘位置的应力集中，当环体受到轴向的冲击力时，圆角可以把力平缓传导到整个环体的筋位结构上，不会出现边缘崩裂的问题。

在安装边界的考量上，这类环形构件的安装通常是卡入对应的环形卡槽内，所以建模时需要严格控制环体的轴向宽度公差，以及内外径的尺寸公差，轴向宽度的偏差不能超过卡槽宽度的百分之五，否则会出现安装后松动或者卡入困难的问题。镂空的通透率设计也需要结合使用场景调整，如果是用作流体过滤的支撑环，通透率需要控制在百分之六十以上，保证流体的通过效率，同时筋位的排布要避开过滤介质的缝合位置；如果是用作装饰性的结构环，通透率可以适当降低，提升整体的质感表现。

建模过程中还要注意对称约束的使用，整个环体是完全周向对称的结构，只需要完成十二分之一扇区的网格建模，再通过周向阵列就能完成整体结构，这样不仅能提升建模效率，还能保证每一个网格单元的尺寸完全一致，避免手动排布出现的尺寸误差。挤出凸台的位置要和环形的基准轴线保持同轴，挤出切割的深度要统一，保证每一个镂空孔的通透程度一致，不会出现部分孔位被残留材料堵塞的问题。对于需要做曲面弯曲的位置，要提前检查曲面的曲率连续性，避免弯曲后出现筋位褶皱、网格变形的问题，必要时可以通过加厚曲面的方式生成实体，比直接拉伸切除的方式更能保证曲面位置的壁厚均匀。
