户外小型休憩遮阳廊架结构设计

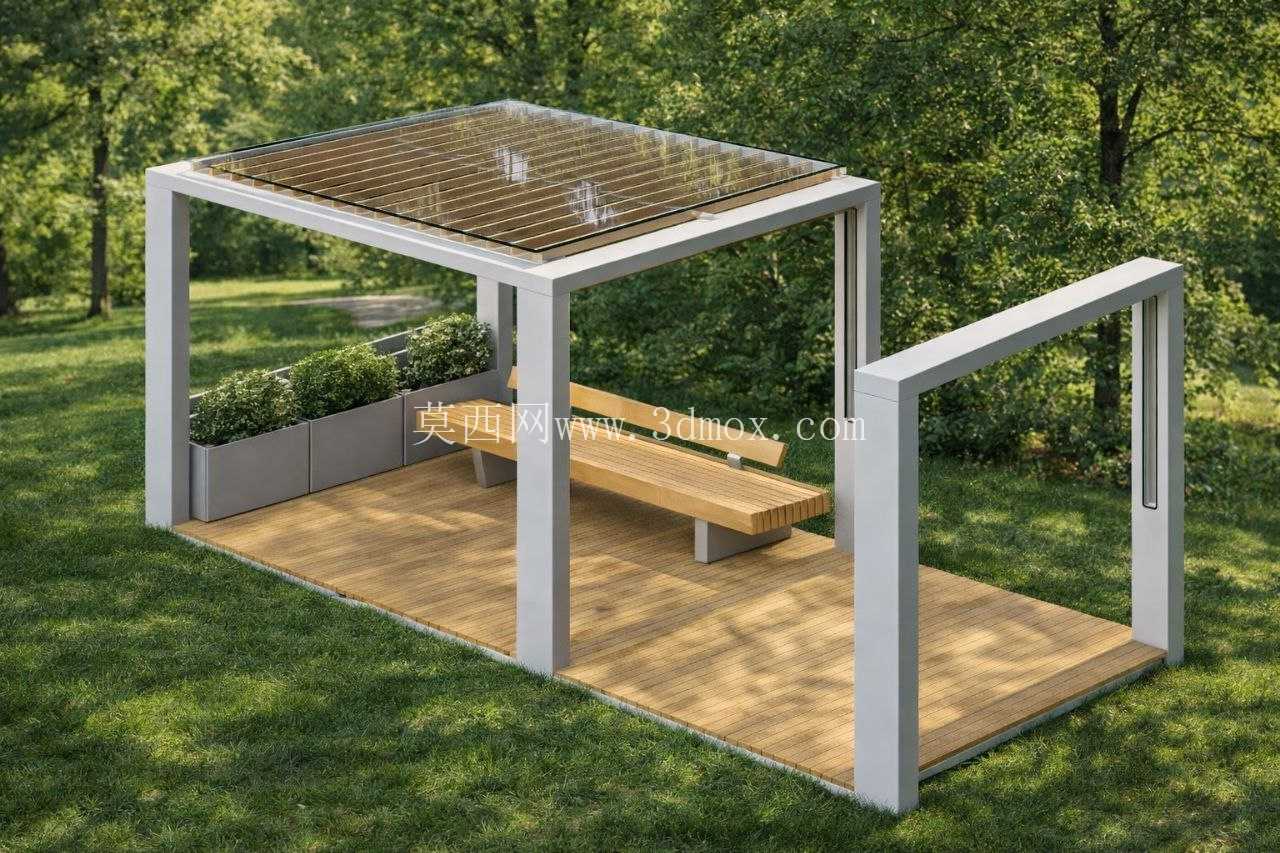

　　这款户外小型休憩廊架的设计，最初是针对社区边角空地、商业街区步行道旁的零散休憩需求做的适配，日常场景里，这类小尺度的户外构筑物不需要承担大型公共廊架的人流承载压力，核心是给路过的行人提供2-4人临时驻足歇脚、躲避短时日晒的空间，同时不能对周边步行通行造成遮挡，也不能占用过多的地面铺装面积。从结构选型来看，整体采用方管作为主承重构件，四根竖向立柱直接通过膨胀螺栓与硬化地面固定，不需要额外做深基础开挖，适配已经完成铺装的广场、人行道、小区游园等场景，避免施工时破坏现有地面的排水层与铺装结构。

　　顶部的格栅采用等间距排布的扁钢构件，既可以过滤正午的直射强光，保留一定的透光性避免廊下空间过于昏暗，也不会在雨天形成大面积的汇水，雨水可以顺着格栅间隙直接下落，不需要额外设计复杂的屋面排水坡度与落水管，大幅降低后期维护的工作量。侧边的半高围挡采用与立柱同规格的方管做框架，内嵌实心挡板，高度刚好到成年人坐姿的腰背部位置，既可以给落座的人提供背部倚靠，也能阻挡步行道方向的侧向风，同时不会完全遮挡视线，保证廊下空间的通透感，避免形成封闭的视觉死角。

　　在尺寸边界的把控上，整体占地面积控制在2.4米长、1.8米宽的范围内，竖向立柱的高度设定为2.2米，顶部格栅向外挑出15厘米，既可以避免立柱边缘的雨水滴落到廊下区域，也不会因为挑出过长导致整体结构的抗风等级下降，适配大部分城市的户外风压要求。设计过程中特意规避了复杂的异形构件，所有的杆件下料都是标准定尺长度，现场安装时只需要通过螺栓拼接，不需要现场焊接作业，既降低了安装的施工难度，也方便后期如果出现构件锈蚀损坏时，可以直接拆卸替换对应杆件，不需要整体拆除重建。地面铺装部分采用与周边步道同色系的防滑板材，铺设时与周边地面做1%的找坡，避免廊下区域积水打滑，板材与立柱的交接位置打密封胶做防水处理，防止雨水顺着立柱根部渗入地下造成地基沉降。考虑到户外使用的耐候性，所有金属构件表面都做了静电喷塑处理，不需要每年刷漆维护，木质纹理的铺装层采用仿木复合材料，既保留了木材的视觉质感，也不会出现实木在户外容易开裂、腐烂、虫蛀的问题，日常只需要用高压水枪冲洗就可以完成清洁。

　　结构受力校核阶段，重点验算的是顶部格栅的积雪荷载与立柱的侧向抗风荷载，按照内陆地区常规的户外设施荷载标准取值，保证在极端天气下结构不会出现倾覆或者构件变形的问题，立柱与地面的连接点每个都采用4颗M12的膨胀螺栓固定，锚固深度满足混凝土基层的受力要求，即使遇到短时的强阵风也不会出现晃动。这类小型廊架的实际使用场景非常灵活，除了社区和商业街，也可以布置在厂区的室外吸烟点、园区的巡检路线中途休息点、学校操场的边角区域，因为整体构件都是模块化生产，运输时可以拆成扁平包装，不需要大型吊装设备，两个人工就可以完成现场组装，施工周期可以控制在半天以内，对周边的正常通行影响极小。设计时特意没有在廊架上设置固定的座椅，而是预留了后期加装成品座椅的空间，使用方可以根据实际需求选择加装长条座椅或者可移动的户外座椅，也可以保持廊下空间空置，作为临时停放非机动车、放置户外宣传展架的灵活空间，提升构筑物的场景适配性。
