铰接式连接固定支座结构设计

这类铰接式连接固定支座，在各类需要实现转动副连接的机械结构中应用十分广泛，从中小型工程机械的连杆传动机构，到自动化生产线的摆臂连接点位，再到专用设备的活动支撑部位，都能看到这类结构的身影。它的核心作用是在两个构件之间提供稳定的铰接约束，既能够保证连接部位的结构强度，承受作业过程中传递的拉压载荷与部分弯矩，又能够预留出设定角度范围内的转动自由度，避免刚性连接在交变载荷下出现应力集中断裂的问题。

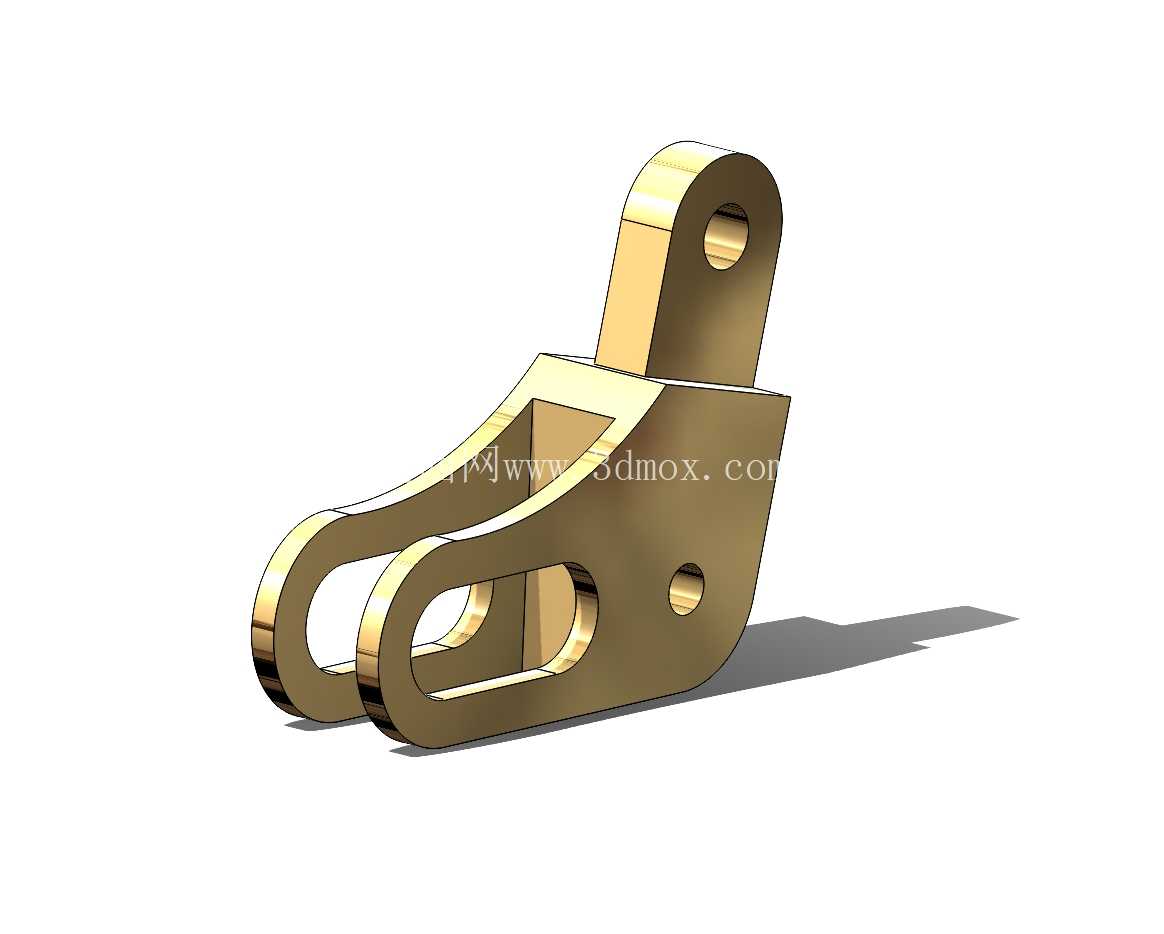

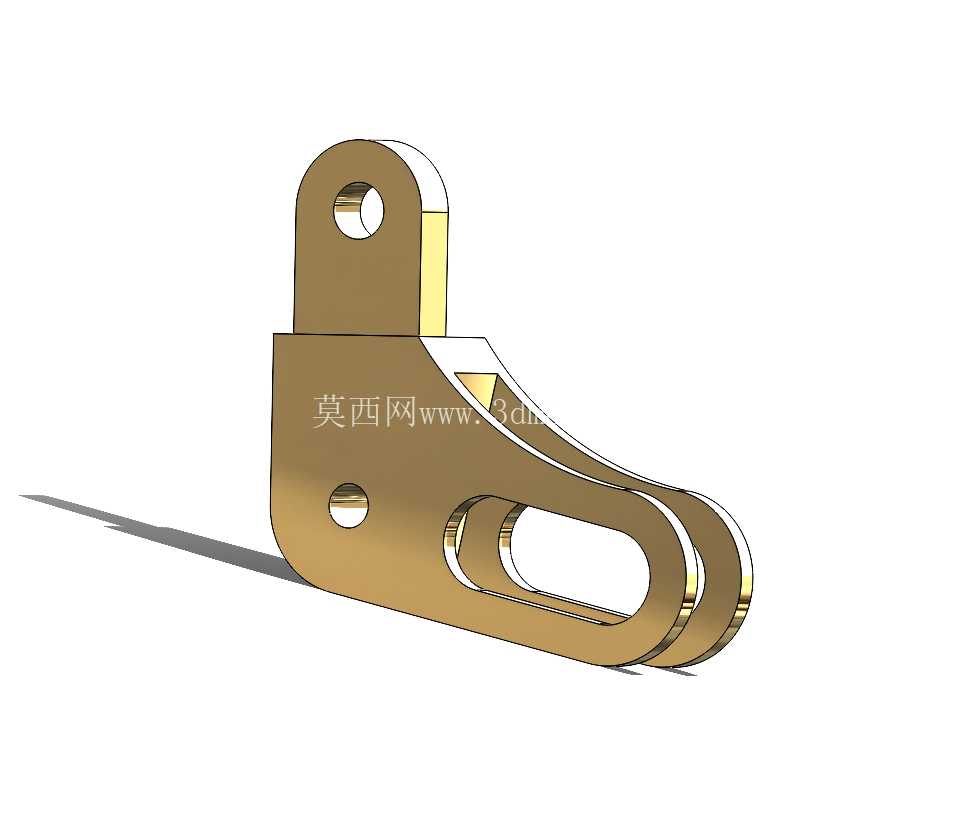

从结构设计的角度来看，这个支座采用了一体化铸造成型的基体思路，整体没有多余的拼接焊缝，从根源上减少了应力集中的薄弱点位。基体上部设置了单耳铰接孔位，用来和上方的拉杆或者摆臂端部实现销轴连接，孔位周边做了加厚的凸台处理，能够有效提升孔壁的承压能力，避免销轴在反复转动过程中把孔位磨损失圆。下部的叉型双耳结构是和下方固定基座连接的点位，两个平行的耳板之间预留了足够的安装间隙，能够适配不同厚度的对接构件，耳板上的同轴孔位在建模阶段就做了同轴度约束，保证安装销轴之后不会出现卡滞、别劲的问题。基体侧面的小孔是辅助定位孔，在安装的时候可以先穿入定位销完成初定位，再穿入主承重销轴，能够大幅降低现场安装的对位难度，也能避免作业过程中支座出现横向窜动。

在外形尺寸与安装边界的考量上，这个支座的整体轮廓做了充分的轻量化优化，在不削弱结构强度的前提下，基体中部挖除了非承重区域的多余材料，既降低了零件自身的重量，也减少了铸造过程中的材料消耗。上部单耳的孔位中心到下部双耳安装面的垂直距离，是整个零件的核心安装尺寸，设计时严格匹配对应传动机构的运动行程，保证铰接转动过程中不会和周边构件出现运动干涉。下部双耳的开口宽度、孔位中心距都严格遵循通用机械铰接件的尺寸规范，能够和标准规格的销轴、隔套实现直接适配，不需要额外做二次加工。零件的所有棱边都做了圆角过渡处理，一方面是避免铸造过程中出现尖角砂眼的缺陷，另一方面也能消除尖角处的应力集中，提升零件在交变载荷下的疲劳寿命。

从实际使用的场景来看，这类支座往往安装在设备的受力传动路径上，作业过程中会持续承受往复的拉压载荷，偶尔还会承受瞬时的冲击载荷，所以在结构设计时，各个受力截面的厚度都经过了载荷校核：上部单耳的截面厚度满足最大拉载荷下的强度要求，下部双耳的每个耳板厚度都按照单耳承载能力的60%做冗余设计，即使其中一个耳板出现轻微磨损，剩余结构也能短时间维持承载能力，避免出现突然断裂的安全问题。铰接孔的内壁在建模时预留了衬套安装的余量，实际生产中可以压入铜质或者钢质的耐磨衬套，后期维护的时候只需要更换衬套就可以修复孔位的磨损，不需要整体更换支座，能够大幅降低设备的后期维护成本。

在建模过程中，各个特征的构建顺序也完全贴合实际加工工艺：首先绘制基体的主体轮廓草图，拉伸生成基础实体，然后分别切除出中部的减重空腔，再拉伸生成上下的铰接耳结构，之后对所有的安装孔位做拉伸切除，最后添加所有的圆角、倒角工艺特征。整个模型的特征树逻辑清晰，所有的尺寸都做了参数化关联，如果需要适配不同的载荷场景，只需要修改对应的孔位直径、耳板厚度、中心距参数，就可以快速生成同系列不同规格的支座模型，能够大幅提升系列化设计的效率。模型的所有配合面都做了平面度约束，安装基准面的平整度满足机加工的精度要求，能够保证安装之后支座的受力方向和设计预期完全一致，不会因为安装面倾斜出现附加的弯矩载荷。
