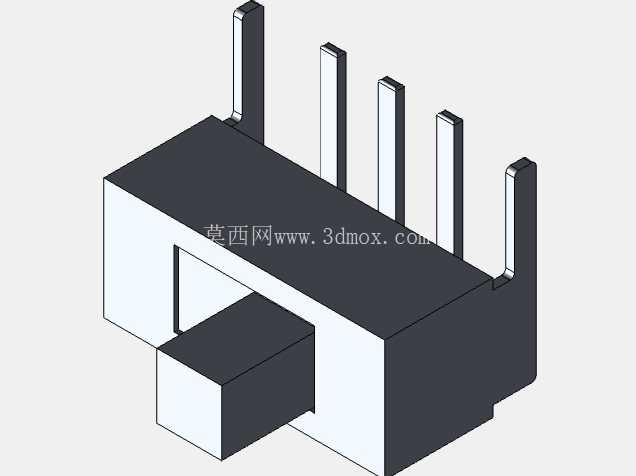

滑动开关压铸成型结构三维设计方案

　　在低压电气控制回路、小型消费电子内部通断控制、手持设备档位切换场景中，滑动开关是应用频次极高的接触式控制构件，这类构件的量产精度直接决定整套设备的操作手感与通断可靠性，因此其压铸模具的结构设计需要兼顾成型效率、尺寸精度与后续装配公差匹配。从实际使用场景来看，这类滑动开关通常需要承受数千次到数万次的往复滑动摩擦，接触弹片的安装位精度要求控制在0.02mm以内，否则会出现接触不良、档位卡顿、行程虚位过大等问题，这就要求压铸成型的外壳基体具备足够的结构刚性，同时各安装卡槽、导向滑轨的成型尺寸偏差不能超出公差带范围。

　　设计这套模具结构时，首先要考虑的是滑动开关外壳的分型面选择，由于开关本体带有侧向的卡扣结构与滑轨凹槽，常规的直向开模方式会造成结构拉伤，因此需要在模具侧方设置抽芯机构，在开模动作完成前先抽出侧向成型镶件，避免成型件出模时出现结构缺损。浇口位置的选择也需要结合熔体流动路径做仿真验证，将浇口设置在开关本体非外观面的侧端位置，既能保证铝锌合金熔体能够快速填充整个模腔，也能避免浇口残留影响后续的外观处理与装配配合，同时流道的截面尺寸需要匹配压铸机的注射压力参数，保证熔体填充过程中不会出现冷隔、缺料等成型缺陷。

　　从安装边界来看，这类滑动开关的外壳外部尺寸通常匹配标准PCB板的安装孔位，外壳侧壁的定位柱高度与直径需要严格对应电路板上的定位孔尺寸，预留0.05mm的装配间隙方便后续自动化插件工序的操作，同时开关内部的滑轨槽深度需要与滑动拨钮的行程做匹配，保证拨钮在两个档位之间滑动时不会出现卡滞，行程到位后有清晰的档位反馈。模具的冷却水路设计需要围绕模腔的热量集中区域做排布，在开关的厚壁结构位置加密水路排布，避免成型后出现局部缩孔影响结构强度，同时冷却水温差控制在5℃以内，保证每一模次的成型件冷却收缩率保持一致，将批量生产的尺寸波动控制在允许范围内。

　　顶出机构的排布需要避开开关的外观面与配合面，在壳体的加强筋位置、非装配端面设置顶针，保证顶出过程中成型件受力均匀，不会出现顶白、顶穿、变形等问题，顶针的端面需要与模腔表面做齐平处理，避免在成型件表面留下过高的顶针痕迹影响后续装配。在排气结构设计上，需要在模腔的熔体填充末端、卡扣结构的死角位置设置深度0.02mm的排气槽，保证压铸过程中型腔内的空气能够顺利排出，避免成型件内部出现气孔、填充不实等缺陷，这些气孔如果存在于滑轨配合面，后续使用过程中经过反复摩擦会出现表层剥落，直接影响开关的使用寿命。实际生产验证阶段，需要先通过小批量试模调整压铸参数，对照滑动开关的装配要求检测各关键尺寸，包括滑轨的平行度、安装柱的位置度、卡扣的扣合量，根据试模件的尺寸偏差微调镶件的加工尺寸，补偿合金冷却过程中的收缩量，确保量产件能够直接适配后续的自动化装配线，不需要额外的二次加工修配。这套结构设计同时考虑了模具的使用寿命，在抽芯机构、导向部件的位置做了耐磨处理，选用硬质合金作为镶件材料，应对大批量量产过程中的磨损问题，减少生产过程中的模具维护频次，降低单位产品的成型成本。
