宽压输入隔离型DC-DC电源转换模块

项目分类:变压器/电感器 发布时间:2026-07-14 ID:1195432
  • 宽压输入隔离型DC-DC电源转换模块

在工业控制板卡、车载电子设备、分布式供电系统这类对供电稳定性、抗干扰能力有严苛要求的场景里,隔离型DC-DC转换模块是板级供电链路里不可缺少的核心器件,本次呈现的这款模块,就是针对9V到36V宽范围直流输入场景设计的隔离供电单元,单路12V稳压输出可承载1.67A持续负载,能覆盖绝大多数板载外设、传感单元、控制芯片的二次供电需求。

从实际工程应用的角度看,这类模块最核心的价值是实现输入侧与输出侧的电气隔离,切断共模干扰的传导路径,避免工业现场的浪涌、静电、地电位差串入后级精密电路,造成芯片损坏或者采样数据漂移。很多户外作业的工控设备、车载监测终端,供电输入往往来自车载电瓶、工业直流母线,电压波动范围大,还会伴随电机启停、继电器动作带来的尖峰干扰,普通非隔离降压模块很难在这类环境下长期稳定工作,而带隔离设计的转换模块,能在输入电压大幅波动时维持输出电压的稳定,同时通过内部的隔离变压器实现两侧地网的完全分离,哪怕输入侧出现短时的高压串扰,也不会波及后级的敏感电路。

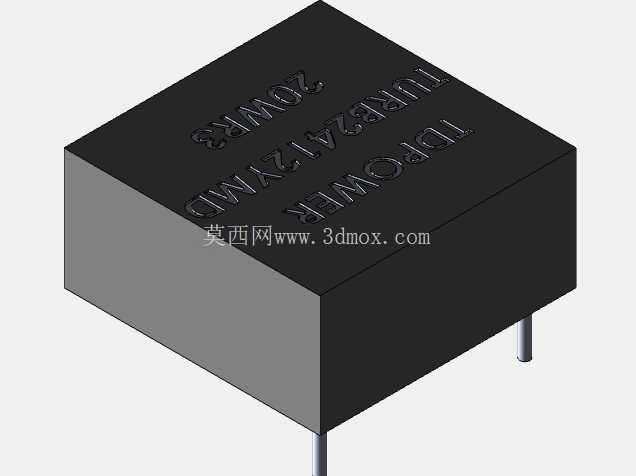

这款模块的外形采用标准的灌封方块结构,整体为黑色阻燃环氧树脂灌封壳体,表面丝印清晰标注型号参数,引脚采用直插式设计,适配常规PCB板的通孔焊接工艺。从安装边界来看,模块本体为规整立方体,引脚从底部两侧垂直引出,引脚间距符合行业通用的封装规范,在做PCB布局时,不需要额外预留异形避让空间,只要按照引脚坐标预留焊盘、在模块投影区域预留对应尺寸的禁布区即可,焊接后模块与PCB板面保持固定高度,既可以利用板面对流散热,也不会和周边低矮元器件产生干涉。

在设计思路上,这款模块没有采用外露的分立元件布局,而是将内部的功率变换电路、隔离变压器、整流滤波单元、保护电路全部封装在壳体内部,通过环氧树脂灌封实现固定、绝缘与导热,一方面提升了模块的抗震性能,在车载、机载这类有持续振动的使用场景里,不会出现元件引脚脱焊、变压器磁芯松动的问题;另一方面灌封材料可以将内部功率器件工作产生的热量均匀传导到壳体表面,再通过周边空气对流散出,不需要额外加装散热片就能满足额定功率下的长期运行需求。模块内部集成了过流保护、过压保护、过热保护功能,当输出侧出现短路、过载情况时,模块会自动进入保护状态,故障解除后可自行恢复工作,不会因为单点负载故障造成模块烧毁,甚至波及前级供电回路。

从选型适配的角度看,9V到36V的输入范围刚好覆盖12V、24V两种工业领域最常用的直流供电电压等级,不管是12V供电的车载设备,还是24V供电的工业PLC扩展板、传感采集终端,都可以直接使用这款模块获取稳定的12V隔离电源,不需要额外增加前置调压电路。12V1.67A的输出规格,刚好可以给多数工业通讯模块、继电器驱动回路、小型散热风扇、模拟信号调理电路供电,单路输出的设计也简化了外围供电回路的布线,不需要做多路电源的隔离分区,降低PCB布局的复杂度。

在三维建模层面,这个模型完整还原了模块的外形轮廓、丝印标识、引脚尺寸与位置,结构工程师在做整机设备的PCB布局、结构件干涉检查时,可以直接调用这个模型装配到整机数字样机里,提前验证模块与周边壳体、散热片、相邻元器件的间隙是否满足安规与装配要求,避免后期打样时出现元器件干涉、安装空间不足的问题。模型的壳体倒角、引脚直径、伸出长度都按照实物尺寸还原,在做热仿真分析时,也可以基于这个模型的外形尺寸设置对应的发热参数,评估模块在密闭壳体内的温升情况,提前优化整机的散热风道设计。

很多工程师在做板级设计时,往往容易忽略电源模块的三维尺寸校核,只按照 datasheet 上的长宽参数预留空间,忽略了模块引脚的焊接高度、壳体表面的丝印凸起、焊接后引脚的伸出长度,导致后期结构装配时,模块顶到外壳内壁,或者和相邻的接插件、电容产生干涉。这个高精度的三维模型可以帮助工程师在设计阶段就完成全尺寸的空间校核,把这类装配问题消灭在数字样机阶段,减少后期改板、修模的成本,缩短产品的开发周期。
