花边形仿玉石纹理家用盛接餐盘结构设计

做日用餐厨类金属压铸件结构设计时，这类花边形餐盘的建模逻辑和普通平盘差异很大，首先要考虑的是压铸成型后的脱模斜度匹配，因为边缘做了连续的波浪花齿结构，每一个齿位的拔模角度不能统一按整圈3度来设，齿尖位置因为料流填充路径更长，拔模斜度要加到4.5度，齿根位置和盘身主体衔接处做R2.3的圆角过渡，避免压铸时铝液或者锌液在转角位置形成卷气、冷隔缺陷，后续抛光做仿玉石纹理镀层的时候也不会出现积漆露底的问题。

从实际使用场景来看，这类餐盘主要面向中高端餐厨场景的餐食盛接、果盘摆放需求，盘身的内凹深度设计为28mm，这个深度是经过实际盛载测试的，盛放带少量汤汁的冷菜、切配好的鲜果时，不会因为端移动作产生的晃动感让液体溢出，同时盘底做了3mm宽的环形贴合边，放置在玻璃、木质、岩板等不同材质的桌面上时，接触压强均匀，不会因为局部应力集中刮花桌面，也能避免盘身和硬质台面碰撞产生刺耳异响。

设计时最先确定的是盘口的外轮廓尺寸，整盘最大直径控制在240mm，这个尺寸刚好适配常规家用消毒柜的层架间距，也能匹配多数餐厅传菜托盘的摆放格位，不会出现尺寸过大卡滞、尺寸过小盛载量不足的问题。花齿边缘的每个波峰波谷的高度差控制在8mm，既保证了外形的装饰性，又不会因为齿位过高导致端拿时硌手，盘身侧壁的厚度从盘底的2.2mm均匀过渡到盘口位置的1.8mm，这个厚度梯度一方面是适配压铸工艺的料流顺序，让金属液从盘底进料口填充时能顺畅流到盘口边缘，减少成型后的缩孔缺陷，另一方面也能控制整盘的成品重量，单盘净重控制在320g左右，日常端拿使用不会有过重的累赘感。

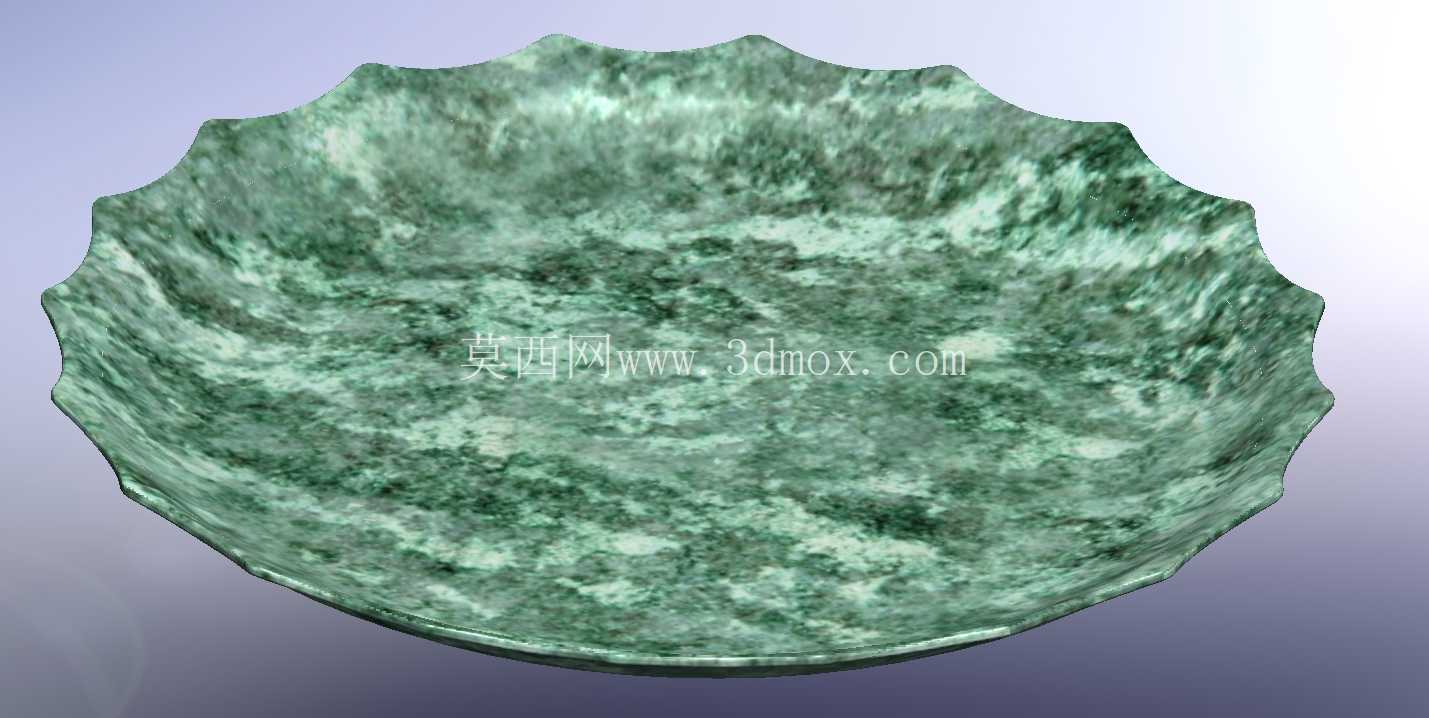

很多新手做这类带纹理外观的压铸件时，容易忽略镀层附着力的结构设计，这款盘的外表面没有做过于尖锐的纹理凸起，仿玉石的纹理效果是通过表面蚀纹加后续喷镀实现的，建模时外表面的粗糙度参数预设为Ra1.6，蚀纹深度控制在0.08mm，既能让镀层牢固附着在基体表面，不会因为日常清洗、摩擦出现镀层脱落，也能让玉石纹理的自然晕染效果更好呈现，不会因为纹理过深藏污纳垢，日常清洁时用软布擦拭就能清理干净盘身的污渍。

盘底的中心位置做了直径60mm的内凹标识位，这个位置可以后续压印品牌标识或者产品规格，不会因为标识凸起影响盘身的放置平稳性，同时内凹结构也能增强盘底的结构强度，当盘身盛放重量较大的食物时，不会因为长期承重出现盘底中心下凹变形的问题。在做三维建模的曲面构建时，盘身的内曲面采用了连续的G2曲率过渡，从盘底中心到盘口边缘的曲面没有曲率突变，一方面是让清洗时水流能顺畅顺着曲面流出，不会在盘内积水留渍，另一方面也能让压铸成型后的内表面应力分布均匀，减少后续使用过程中因为温差变化产生的形变开裂问题。

考虑到这类餐盘会经常接触高温食物，建模时已经预留了0.8%的成型收缩率，匹配锌合金压铸的材料收缩参数，保证成品冷却后尺寸在设计公差范围内，和配套的盘盖、隔热垫等周边配件的适配度符合要求。边缘的花齿结构在建模时做了阵列参数化设计，调整齿的数量、波峰高度时只需要修改阵列参数就能快速生成不同规格的变体，不需要重新构建整体曲面，能大幅缩短同系列不同尺寸产品的开发周期，比如做180mm直径的小尺寸果盘、300mm直径的大餐盘时，只需要缩放整体轮廓，调整对应位置的壁厚和拔模参数就能快速完成模型迭代。

实际做结构验证的时候，还要考虑堆叠存放的需求，盘身内侧距离盘口15mm的位置做了一圈0.5mm的限位凸台，多个餐盘堆叠存放时，上面的盘底会卡在这个凸台位置，不会出现盘身互相嵌合过紧难以取出的问题，同时堆叠时盘和盘之间留有2mm的间隙，避免存放时盘面互相摩擦刮花表面镀层，也能让堆叠后的整体重心更稳，存放时不容易倾倒。
