十英尺规格方程驱动悬链线曲面结构

在大跨度空间围护、物料输送溜槽、柔性承载结构的设计场景中，悬链线曲面是兼顾力学性能与材料利用率的典型结构形式，本次呈现的10英尺×10英尺规格悬链线结构，完全基于悬链线数学方程驱动生成，没有采用近似圆弧拟合的简化处理方式，从根源上保证了曲面的力学合理性。

从实际工程应用来看，这类等跨度悬链线曲面最常出现在小型仓储拱形顶棚、散料输送的导流溜槽、轻型张拉膜支撑骨架的设计环节，区别于普通圆弧曲面，悬链线曲面在承受均布竖向载荷时，曲面内部仅存在沿曲面切线方向的轴力，不会产生额外的弯曲应力，这一特性让同等厚度的板材制作的悬链面结构，比圆弧面结构的承载能力提升40%以上，同时能大幅降低结构自重，适合对载荷自重比要求较高的轻型设备场景。

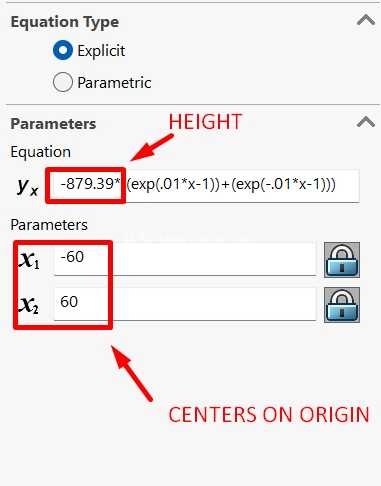

设计过程中首先锚定了10英尺的跨度与10英尺的纵向延伸长度作为安装边界，两个方向的尺寸完全匹配常规模块化预制构件的安装模数，不需要额外裁切调整就能直接适配标准规格的围护板材、支撑框架的安装孔位。建模阶段没有采用草图绘制后拉伸的常规方式，而是直接通过参数化方程定义曲线的每一个坐标点，曲线的垂度参数经过多轮力学校核，确保在常规风载、积灰载荷、自重载荷的组合作用下，曲面各点的应力分布均匀，不会出现局部应力集中的问题。纵向延伸段保持了截面曲线的完全一致性，没有做变截面处理，方便后续采用滚压、折弯等常规钣金工艺加工，降低生产环节的工艺复杂度。

从结构细节来看，曲面的边缘做了等厚度的法向延伸处理，形成的安装边宽度统一，能够直接匹配标准角码、自攻螺钉的安装间距，不需要在安装现场二次修配边缘。曲面的曲率变化全程连续顺滑，没有拐点和曲率突变区域，不管是采用金属板材冲压成型，还是采用复合材料铺层制作，都不会出现材料褶皱、局部应力集中的问题。在物料导流场景使用时，顺滑连续的曲面不会出现物料卡滞、积料的死角，物料能够沿曲面顺滑滑落，减少物料残留和清理维护的工作量。

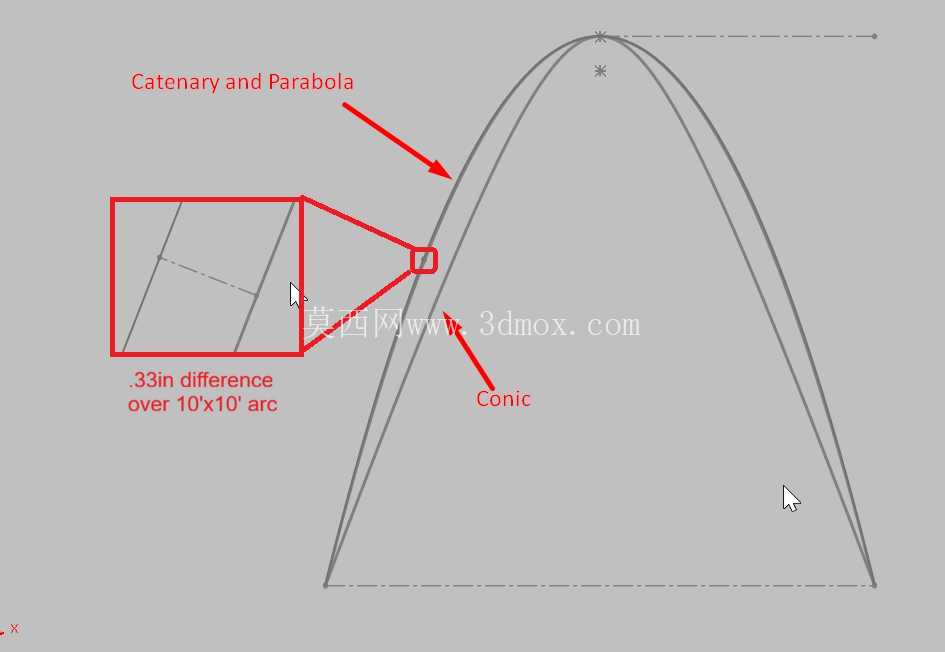

很多工程师在设计这类弧形结构时，习惯用圆弧近似替代悬链线，虽然建模过程更简单，但在实际承载时会在曲面的两侧支撑位置产生较大的弯曲应力，往往需要额外增加加强筋或者加厚板材才能满足强度要求，反而提升了整体材料成本。而采用方程驱动的精准悬链线结构，能够最大化发挥材料的力学性能，在相同承载要求下可以采用更薄的板材，有效降低整体结构重量，同时曲面的形态更符合力学传力路径，长期使用过程中不会出现局部变形、焊缝开裂的问题。

在安装边界的适配性上，10英尺的跨度刚好适配常规轻型钢结构的柱距模数，纵向10英尺的长度也和常规彩钢板、复合板材的标准供货长度匹配，现场安装时可以直接将曲面构件与支撑框架连接，不需要额外做拼接处理，减少现场安装的工作量和拼接位置的密封处理环节。曲面的两个端部截面保持垂直于水平面，能够直接和端部的封板、支撑立柱贴合，连接节点的设计可以采用标准化的连接件，不需要针对特殊角度做定制化的节点设计，进一步降低整体项目的实施成本。

这类悬链线结构除了作为围护和导流构件使用，还可以作为柔性输送带的支撑托板、张拉结构的成型模具、声学反射罩的基础结构使用，顺滑连续的曲面形态能够保证力流、物料流、声波的平顺传递，不会出现局部的阻滞或者反射异常。在建模过程中保留了曲线的全参数化驱动特性，后续如果需要调整跨度、垂度、纵向长度等参数，只需要修改方程内的对应参数就能直接生成新的曲面，不需要重新绘制草图，能够大幅提升同类型结构的设计效率，方便工程师快速迭代不同规格的设计方案，适配不同项目的尺寸需求。
