小型叶片式流体输送泵结构设计

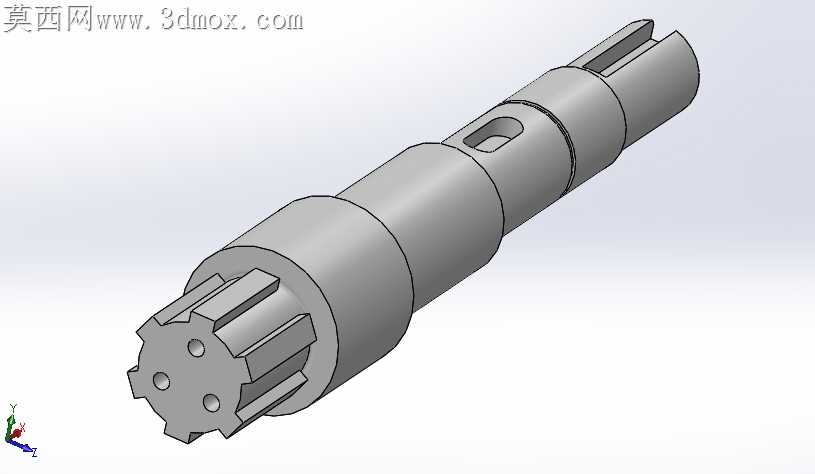

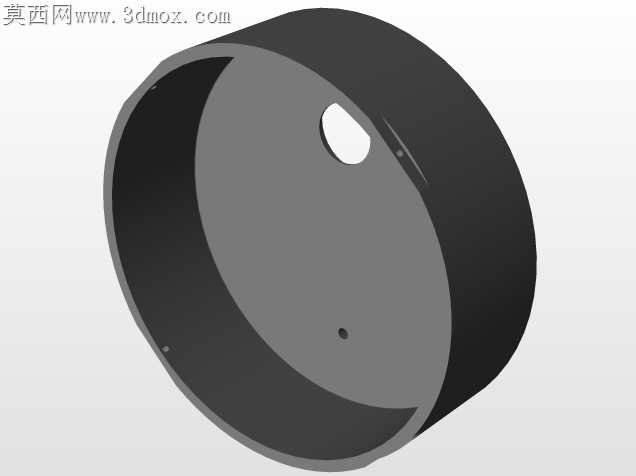

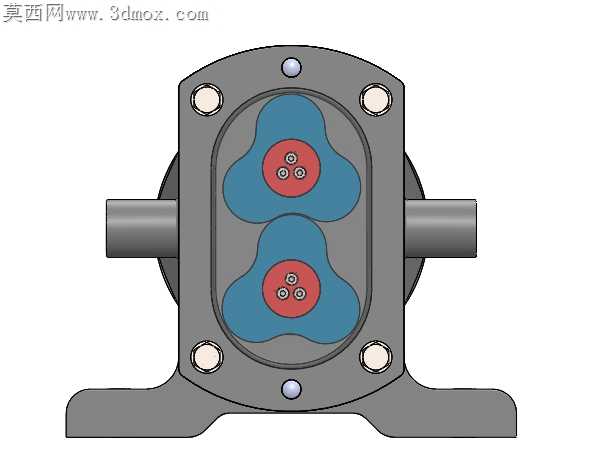

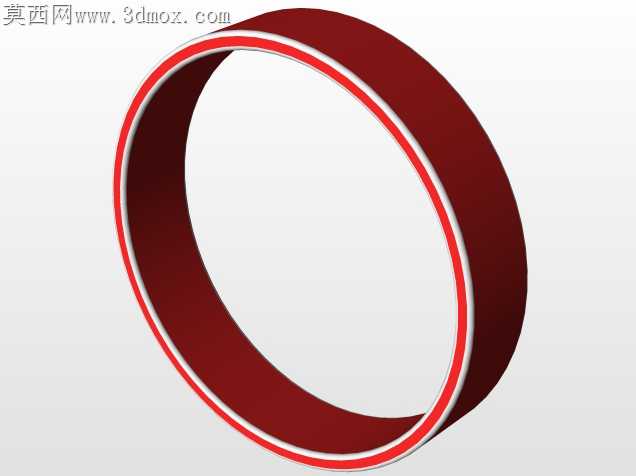

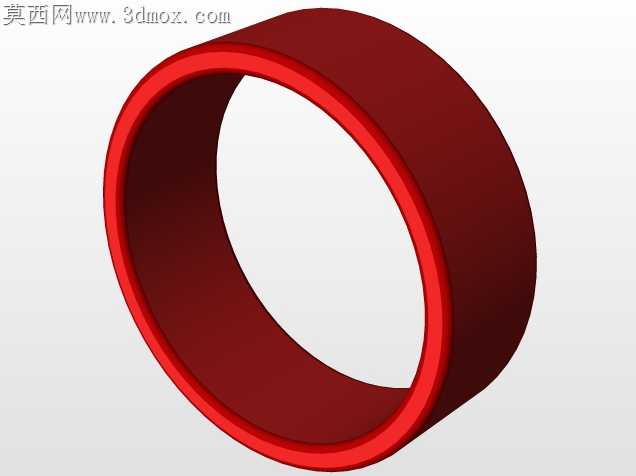

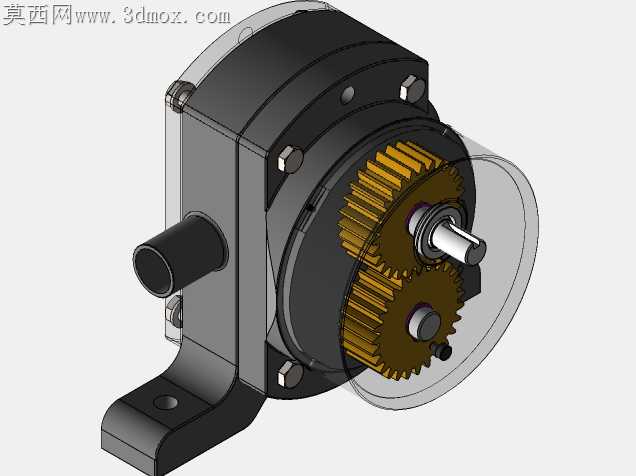

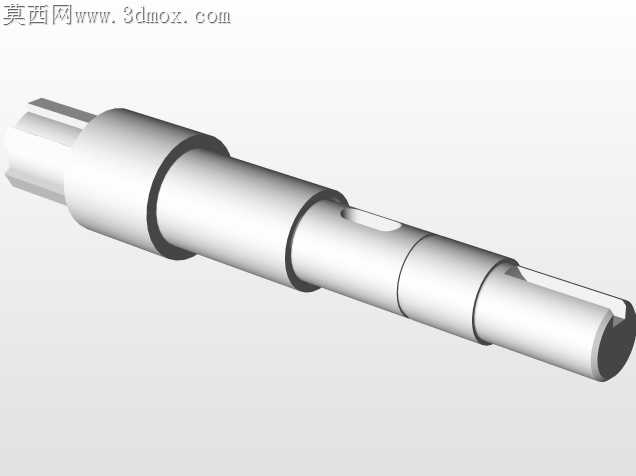

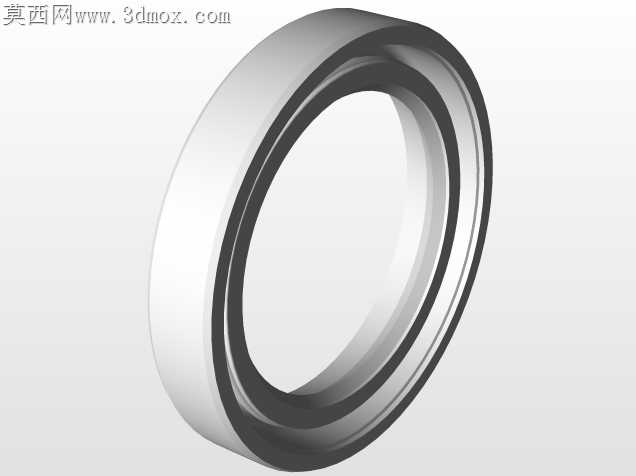

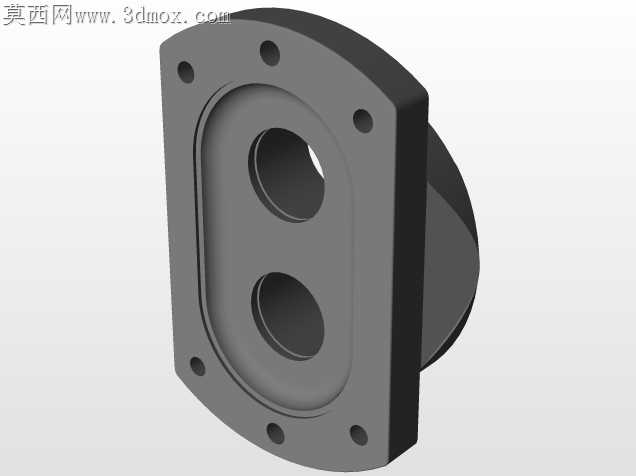

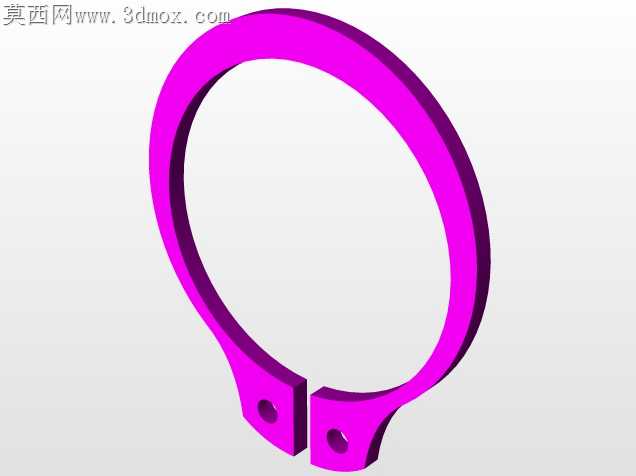

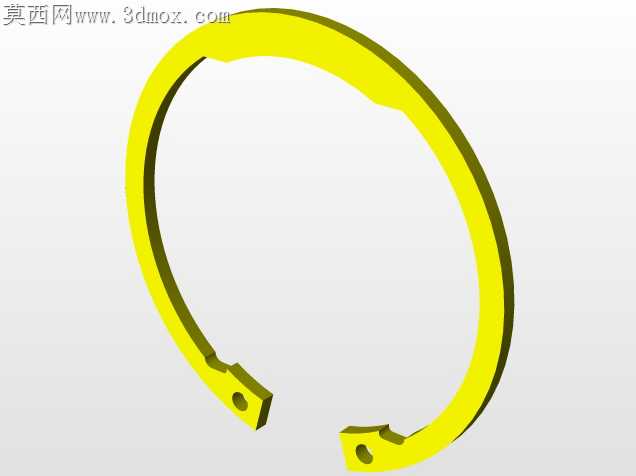

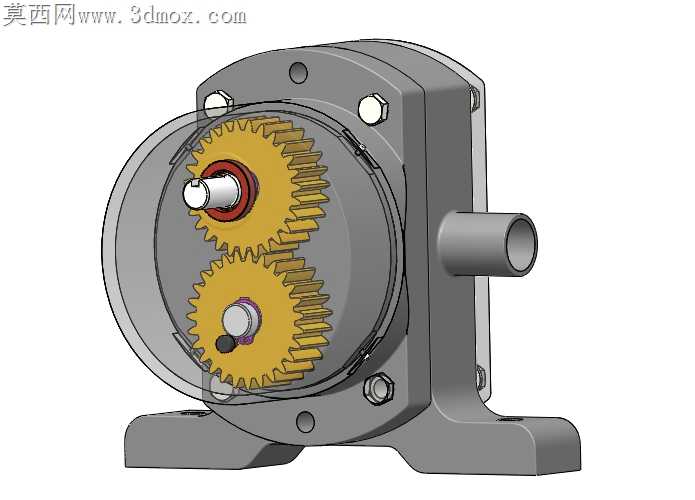

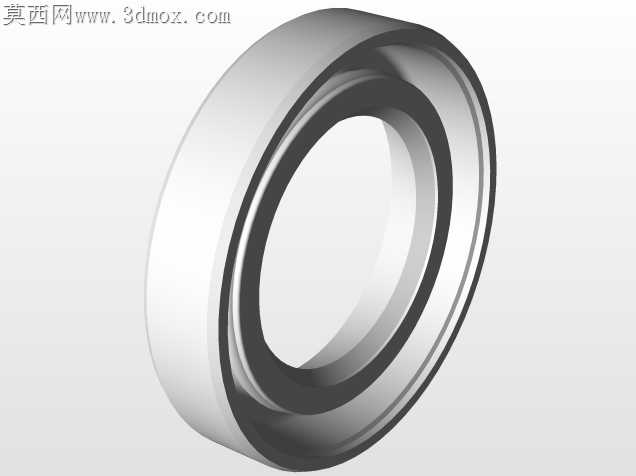

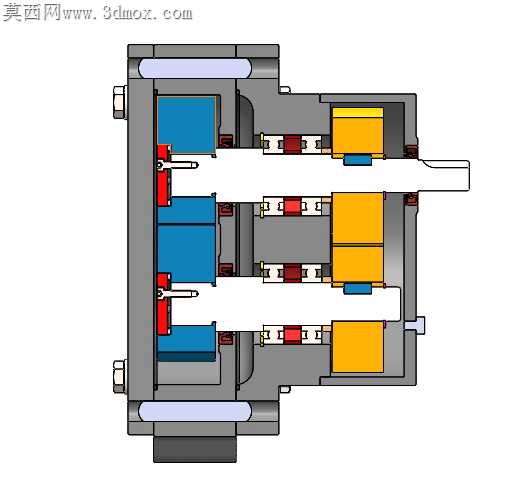

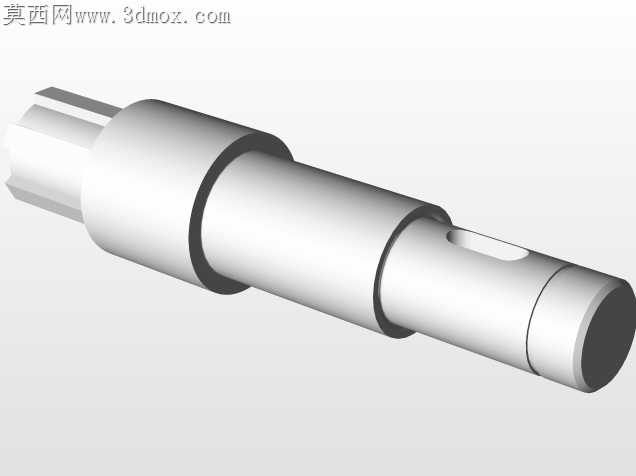

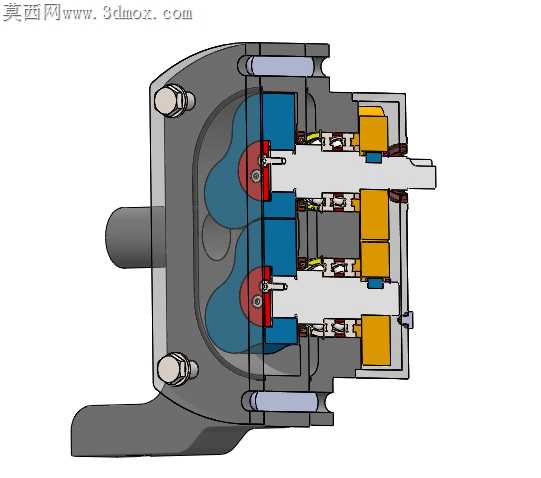

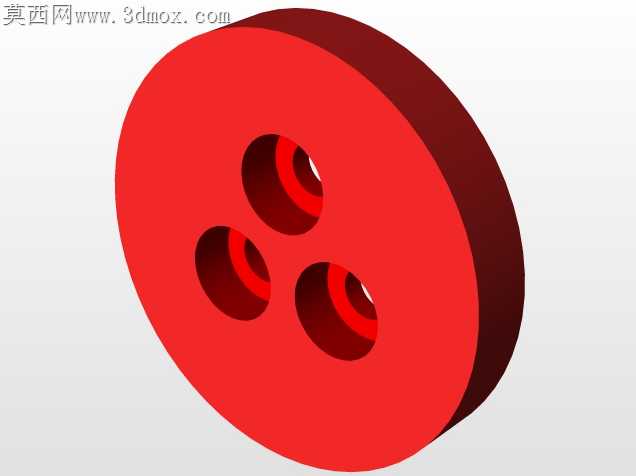

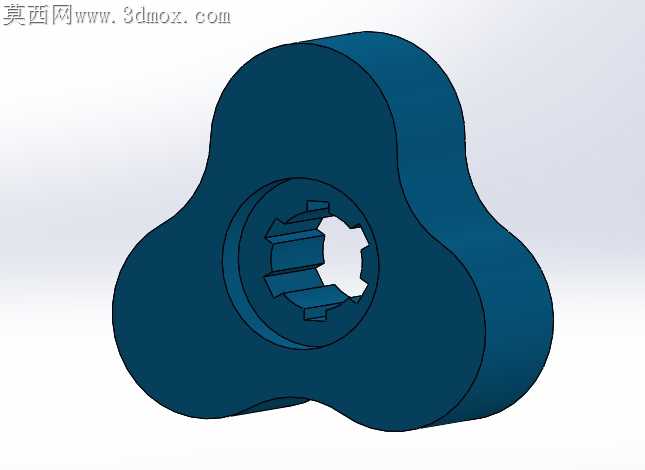

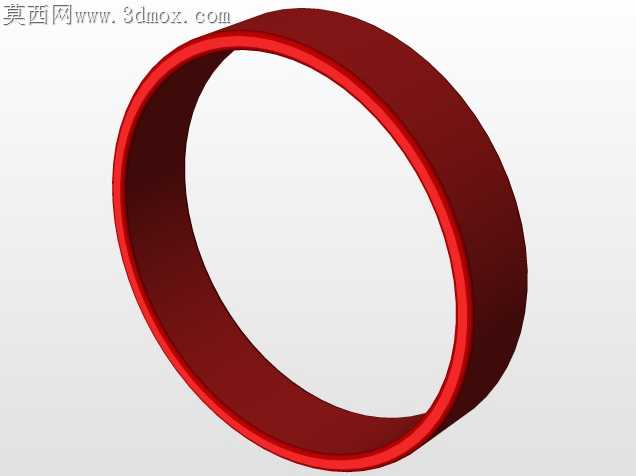

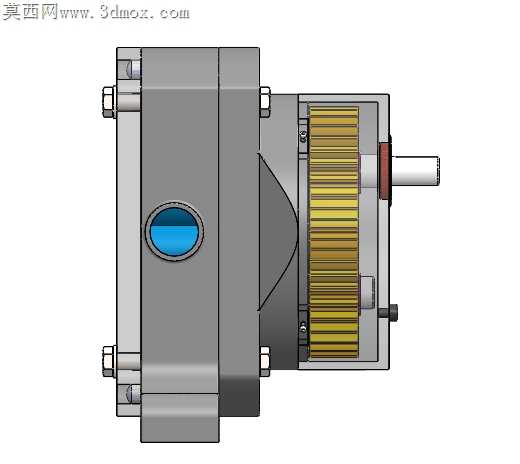

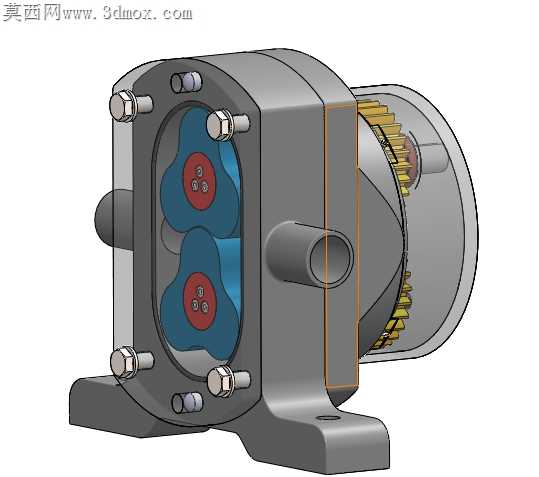

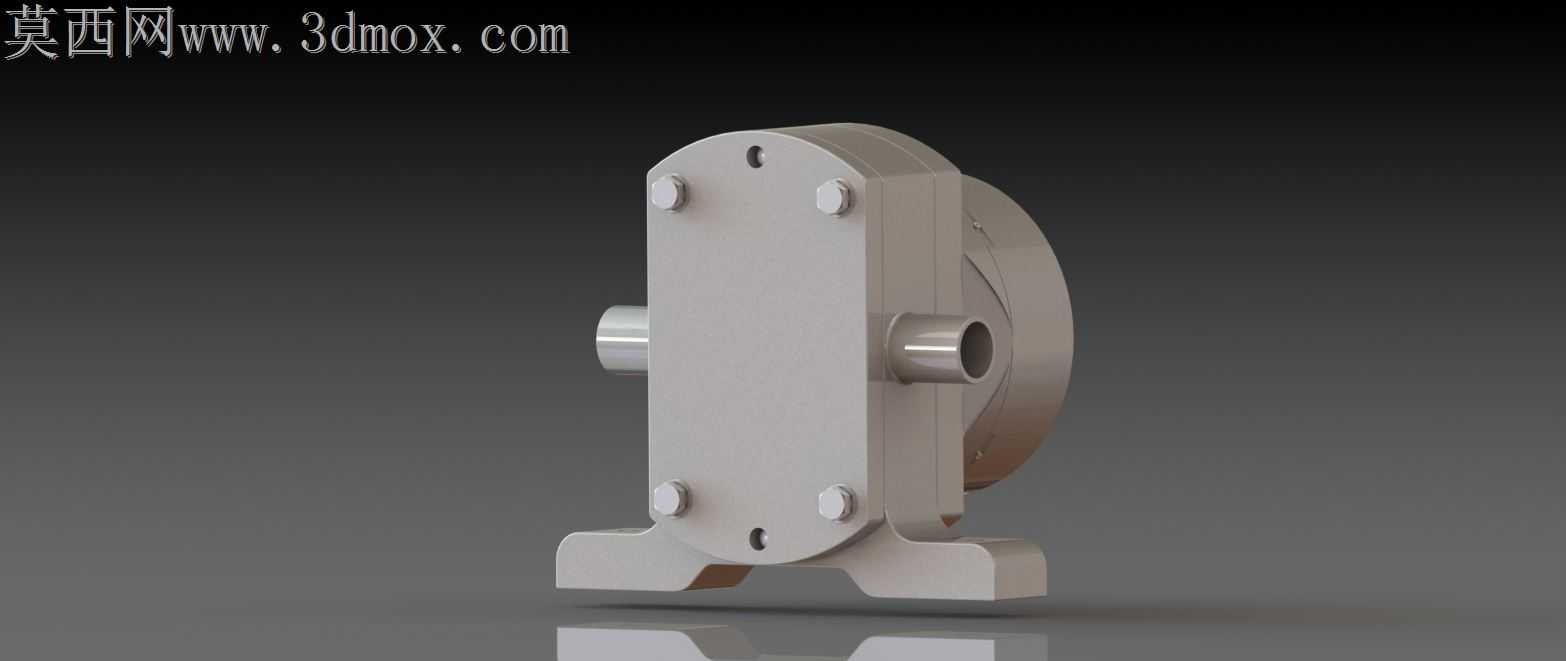

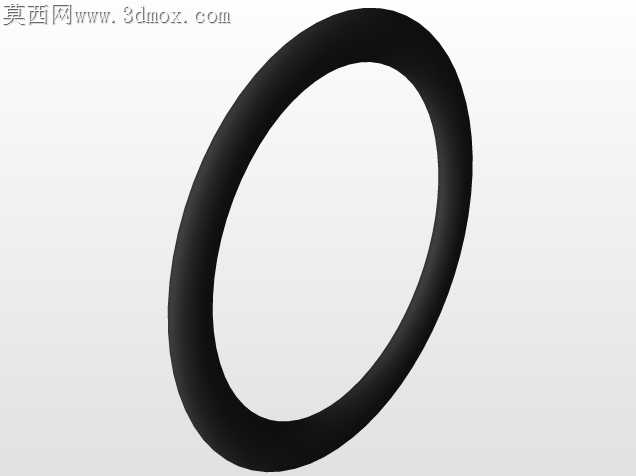

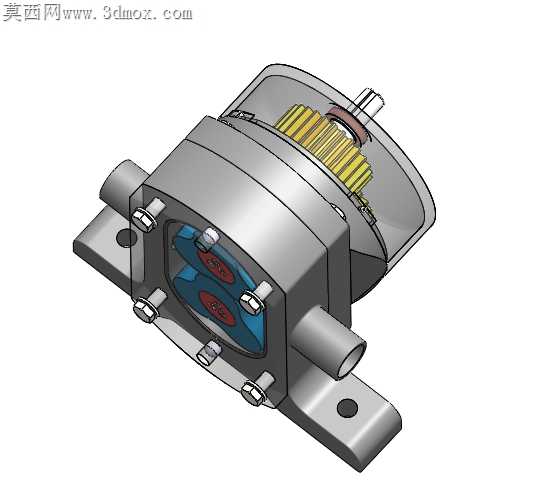

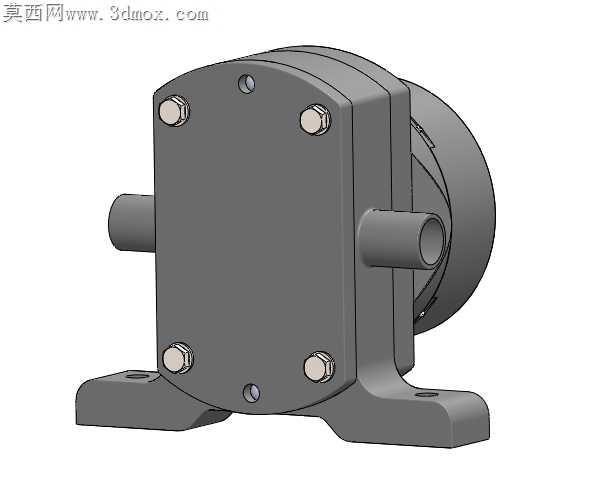

小尺寸容积式泵的装配间隙控制一直是实训类项目里最容易踩坑的环节，稍不注意就会出现转子卡滞、端面泄漏的问题，这款小叶泵的结构设计刚好把这些常见问题的解决思路藏在了细节里。泵体端盖的六处紧固螺钉采用非对称排布，避开了进出油口的流道延伸区域，不会因为螺钉锁紧的应力拉扯导致流道附近的壳体变形，很多新手做同类设计时习惯均匀布钉，最后装配完转子转不动，拆开来才发现壳体内腔被螺钉拉紧力挤得失圆，要反复修磨内腔才能正常运转。底部的支撑脚和泵体做了一体化延伸设计，没有采用额外拼接的支架结构，省去了支架与泵体之间的定位销装配环节，也避免了长期运行震动导致支架连接螺栓松动的隐患，支撑脚的安装孔做了沉头设计，螺栓锁紧后端面不会突出，放置在台架测试时不会因为螺栓头凸起导致泵体倾斜，影响进出油口的管路对接精度。进出油口采用侧置式短管结构，接口端面做了0.8mm的凸台密封面，不用额外加工密封槽，搭配O型圈就能实现可靠密封，短管的长度刚好适配标准软管的套接深度，不会因为管嘴过长导致软管弯折堵流，也不会因为过短出现承压脱落的问题。转子腔的内壁和端盖接触面做了微米级的平面度要求，装配时不需要额外加密封垫片，靠两个端面的精密贴合就能实现容积腔的密封，减少了垫片厚度带来的轴向间隙误差，转子运转时的端面摩擦阻力也能控制在合理范围，不会因为间隙过大导致容积效率下降。端盖上的定位销孔和螺钉孔采用同基准加工，装配时不需要反复调整端盖位置，只要把定位销对准敲入，螺钉按对角顺序锁紧就能保证转子和内腔的同轴度，不会出现转子偏磨的问题。这类小泵的实训价值就在于，能让设计者直观感受到装配公差、应力变形、密封设计这些书本上的知识点，怎么在实际结构里落地，每一处不起眼的结构取舍，都是为了降低装配难度、提升运行稳定性，没有多余的装饰性结构，所有造型都服务于功能实现。
