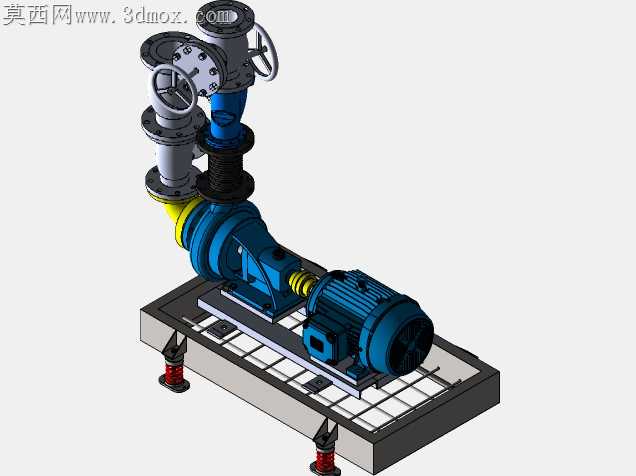

带阀组集成式管道离心泵机组结构设计

现场管路安装时最容易出现的偏差，来自泵出口阀组与外接管道的同轴度错位，硬接状态下的附加应力会直接传导至泵轴密封端，轻则造成机封偏磨渗漏，重则引发轴承过载发热，这套集成式泵组在底座加工阶段就提前消解了这类隐患。底座采用框架式格栅结构，没有用整块钢板做封闭台面，格栅的镂空槽刚好给泵体进出口的法兰对接留出微调余量，安装时不用强行撬动管道对位，阀组的法兰面可以顺着格栅槽的间隙小范围挪动，对齐螺栓孔后再锁紧固定，从根源上避免了管路应力传递到泵体。进出口端叠装的两个截止阀没有直接拧在泵体法兰上，中间加了短节过渡，短节的长度刚好预留出阀门手轮的操作空间，不会出现手轮贴住泵体外壳拧不动的情况，阀杆的朝向也做了偏转，两个手轮错开排布，操作时不会互相干涉。泵体和电机的连接轴端，联轴器外的防护罩留了观察缺口，日常巡检不用拆罩就能直接看到联轴器的对中标记，也能直观检查弹性块的磨损情况，不用每次停机拆件排查。底座下方的四个减震支脚没有直接焊在框架底面上，每个支脚上方都加了一块加厚的承压垫板，垫板和框架梁之间满焊固定，避免泵组长时间运行震动造成支脚连接点开焊开裂，减震垫的硬度匹配了泵组的运行重量，不会出现硬度过大隔震效果差、或者硬度过软开机时泵体晃动幅度过大的问题。泵体出口的异径管采用偏心安装，上平下斜的排布方式能避免管路顶部积气，不用额外加自动排气阀也能防止气蚀，减少开机时的气堵异响。电机的接线盒朝向外侧，接线时不用探到泵组和管道的缝隙里操作，底座上的电机安装孔做成长条腰型孔，更换皮带或者调整皮带张紧度时不用完全拆下电机固定螺栓，松开螺母就能顺着腰型孔挪动电机调整位置，日常维护的操作空间留得很充足。整套阀组和泵体的连接法兰都做了凸台定位，法兰对接时不用反复调整径向位置，凸台卡入法兰止口后螺栓能轻松穿入，不会出现螺栓孔错位强行敲打的情况，密封垫片也能精准卡在止口内，不会因为垫片偏移造成接触面渗漏。
