城市跨路带梯道钢结构人行天桥

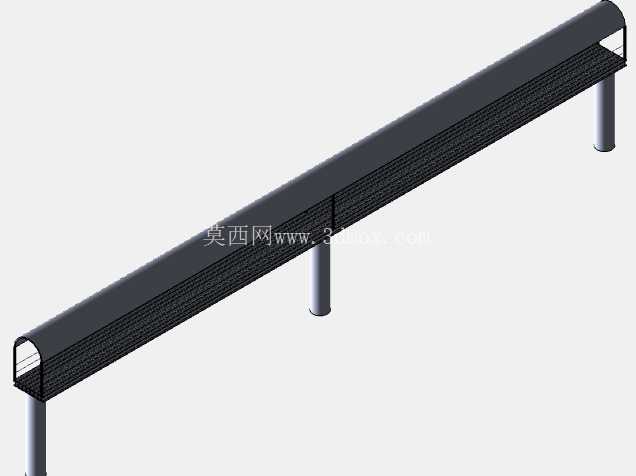

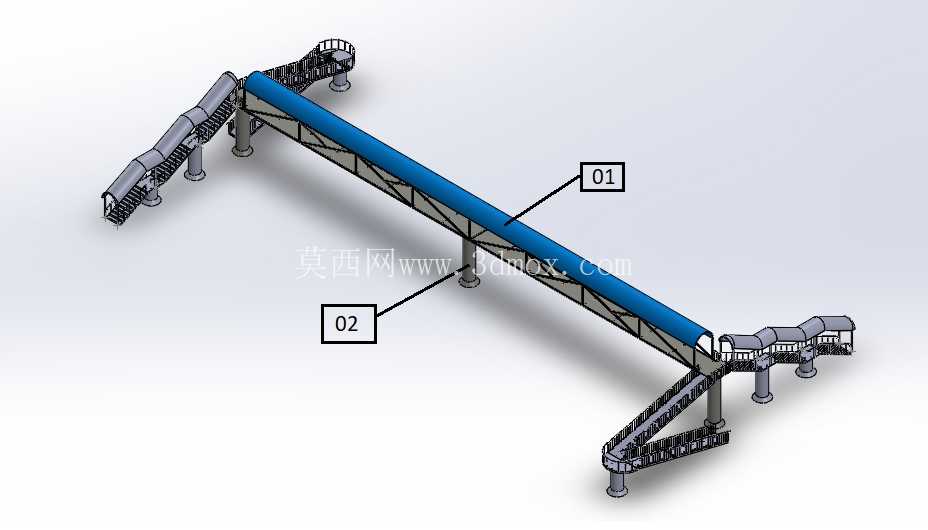

该人行天桥三维模型针对城市建成区跨主干道过街需求设计，核心解决地面人行过街与机动车流的冲突问题，适用于城市主次干道、商圈周边、学校及医院出入口等人流密集区域，可有效分离人流通行与车行交通，提升路段通行效率同时降低过街安全隐患。模型完整还原了主桥体、双侧折返梯道、支撑立柱、防护栏杆、桥面铺装层等全部结构细节，主桥采用封闭式蓝色顶棚设计，可在雨雪、暴晒天气下为行人提供遮蔽，提升恶劣天气下的通行舒适度。

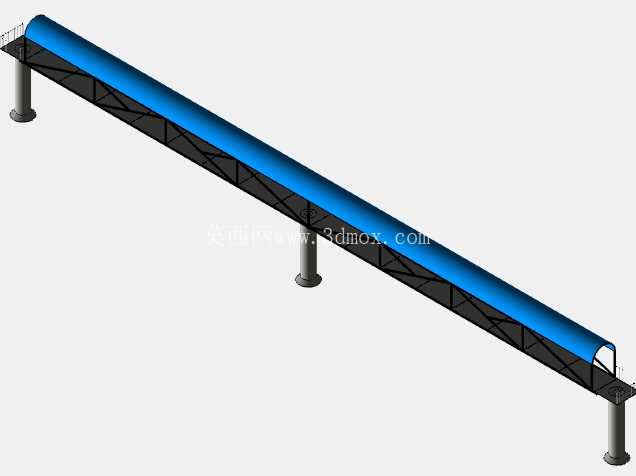

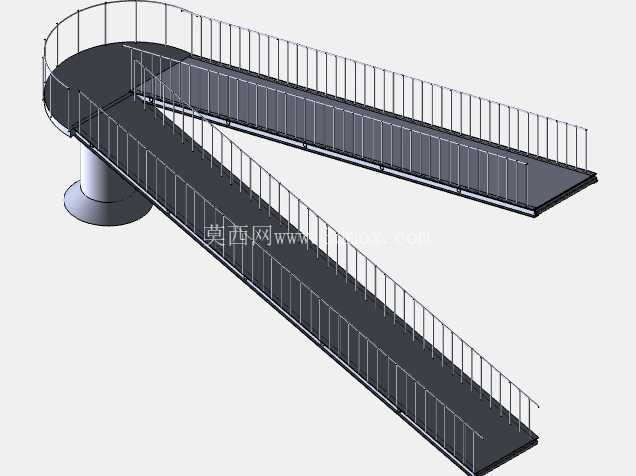

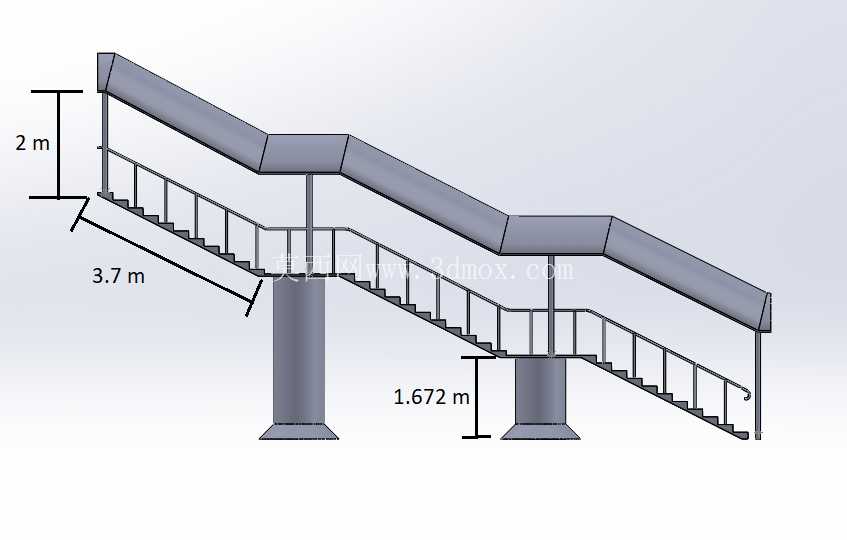

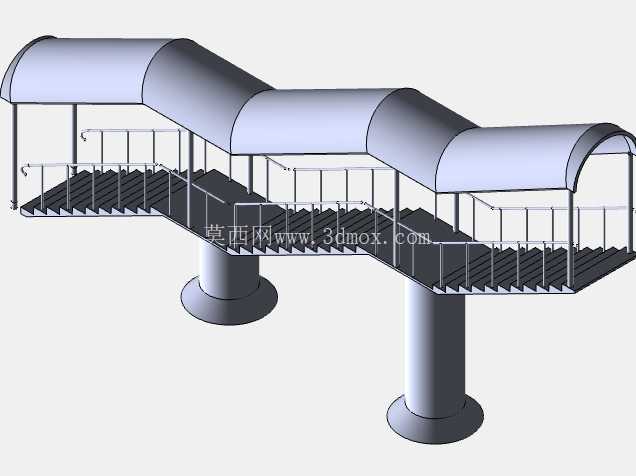

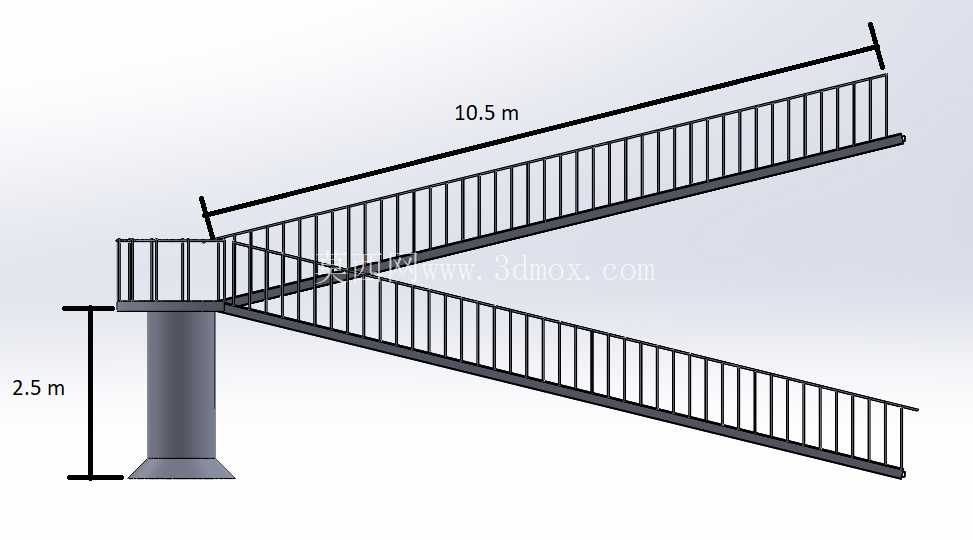

从结构设计逻辑来看，主桥承重采用钢桁架结构形式，主桥纵向设置多组圆形钢立柱作为竖向支撑，支撑点位沿桥跨方向均匀布置，将桥面荷载均匀传递至下部基础，单跨跨度可适配常见城市双向四车道至六车道的道路红线宽度，安装时需注意桥下净空需满足城市道路机动车通行限高要求，主桥两端梯道采用折返式布局，可在有限的道路红线退让范围内压缩梯道水平投影长度，适配老城区、建成区狭窄的安装边界条件，避免过多占用道路两侧人行道及建筑退让空间。梯道踏步采用防滑纹理设计，梯道两侧设置连续防护栏杆，梯道与主桥衔接位置设置过渡平台，满足行人中途停留、错行的需求，栏杆高度符合人行设施安全防护标准，可避免通行过程中的坠落风险。

设计过程中优先考虑了结构的模块化拆分逻辑，主桥桁架段、梯道段、支撑立柱、顶棚结构均为独立可拆分单元，便于工厂预制加工后运输至现场进行装配式安装，减少现场焊接作业量，缩短施工周期，降低施工过程对城市道路交通的影响。主桥桁架采用三角形腹杆布局，在保证整体结构刚度、控制桥面竖向挠度的前提下，尽可能降低结构自重，减少下部基础的荷载要求，适配城市道路下方常见的管线复杂、基础施工空间受限的场景。顶棚采用弧形彩钢板材质，沿主桥通长布置，边缘设置排水坡度，可将桥面雨水引导至桥体两端排水口排出，避免雨水直接滴落至下方机动车道影响行车安全。

从安装边界来看，主桥两端的梯道落地点需与人行道标高平顺衔接，梯道入口位置需预留足够的行人集散空间，避免梯道出口直接对接非机动车道造成通行冲突；支撑立柱的安装点位需避开道路下方的给排水、电力、通信等市政管线，立柱基础采用独立混凝土承台形式，承台尺寸根据桥体总荷载及当地地质承载力条件计算确定。模型中所有钢结构连接节点均采用螺栓加焊接的组合连接形式，主桥桁架与支撑立柱之间设置支座，可释放温度变形产生的结构应力，避免温差较大地区季节温度变化导致结构产生附加内力，提升结构长期使用的稳定性。

细节设计上，梯道两侧及主桥两侧的防护栏杆采用竖向密肋式设计，栏杆间隙满足安全防护要求，避免儿童穿行发生危险；桥面铺装采用防滑耐磨层设计，可提升雨天通行的摩擦力，降低行人滑倒风险；主桥两端设置无障碍坡道衔接点位，可根据实际需求加装无障碍电梯或坡道，满足行动不便人群的通行需求。整个结构的外形尺寸可根据实际道路宽度、两侧场地条件进行参数化调整，主桥长度、梯道折返段数、支撑立柱数量均可随安装场景灵活适配，模型的结构参数可直接用于后续的结构受力验算、工程算量及施工方案编制，为市政人行天桥的方案设计、结构优化提供直观的三维参考。
