电动牙刷充电底座及刷头收纳结构设计

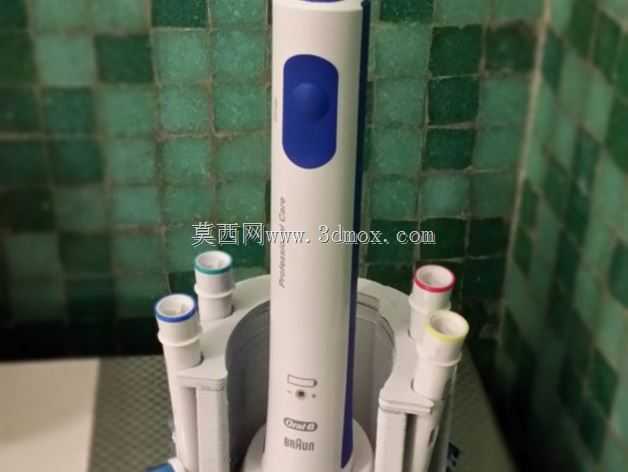

　　该结构主要应用于家庭卫浴场景，适配立式电动牙刷的日常放置、充电与刷头收纳需求，解决卫浴台面零散摆放刷头易积灰、牙刷倾倒滚落、充电线杂乱缠绕的实际使用痛点。从结构设计逻辑来看，整体采用中心主腔体加周边环形收纳位的布局，中心腔体深度匹配电动牙刷手柄握持段的长度，内壁设置有定位凸筋，可卡合手柄底部的充电对位结构，保证放置时充电触点精准对接，无需用户反复调整对位角度，日常放置即可自动进入充电状态。

　　周边的四个独立刷头收纳位采用倾斜向上的开口设计，每个收纳位的内径匹配通用电动牙刷刷头的连接柱直径，深度控制在15mm左右，既可以保证刷头插放后不会松脱倾倒，又能让刷头刷毛部分完全外露，避免密闭空间积水滋生细菌，相邻收纳位之间设置有2mm的分隔筋，防止不同刷头接触造成交叉污染。底座底部设计有整圈的防滑硅胶垫安装槽，硅胶垫厚度为3mm，安装后底座整体高度抬升3mm，可避免台面残留的积水直接浸泡底座主体，同时增大与陶瓷台面、玻璃台面的摩擦力，拿取牙刷时不会带动底座移位。

　　整体外形采用圆润的柱形轮廓，所有外露棱边均做R3以上的圆角处理，避免卫浴空间磕碰划伤，外壳壁厚均匀控制在2.5mm，适配注塑成型工艺要求，加强筋设置在壳体内部，不破坏外观面的整体性。从安装边界来看，底座整体最大外径为120mm，中心腔体高度为140mm，放置时仅需占用台面直径130mm的圆形区域，适配绝大多数家庭洗手台的空余空间，中心腔体的内径适配直径35mm以内的主流圆柱形电动牙刷手柄，收纳位可兼容市面上多数卡扣式连接的电动牙刷刷头，无需额外适配配件。

　　结构设计时充分考虑了卫浴环境的高湿度特性，充电触点部分采用下沉式设计，触点周围设置有挡水凸边，日常洗漱溅水不会直接接触充电触点，降低短路风险，底座底部预留有沥水小孔，不慎流入腔体的积水可自然排出，不会在内部积存。整体结构无复杂异形曲面，各部件拆分符合注塑模具的脱模要求，卡扣连接位均设置在壳体内部，装配后外观无外露螺丝孔，兼顾结构实用性与外观整洁性，可直接作为电动牙刷配套充电收纳底座的结构设计参考，也可根据具体的牙刷手柄尺寸调整腔体直径与收纳位数量，适配不同型号的电动牙刷产品。
