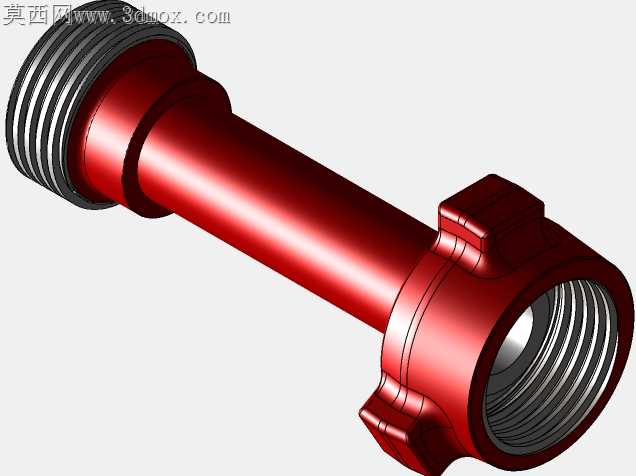

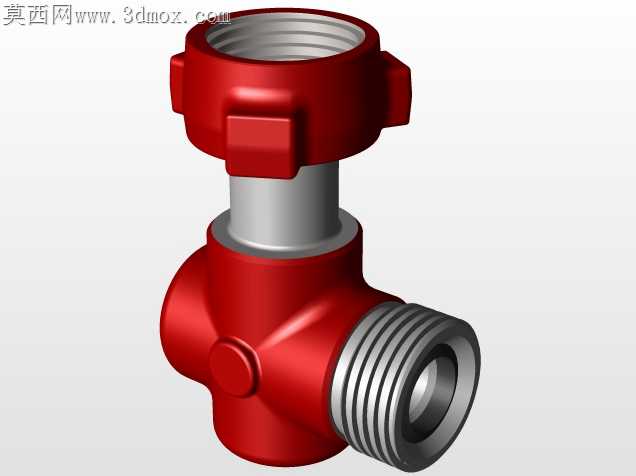

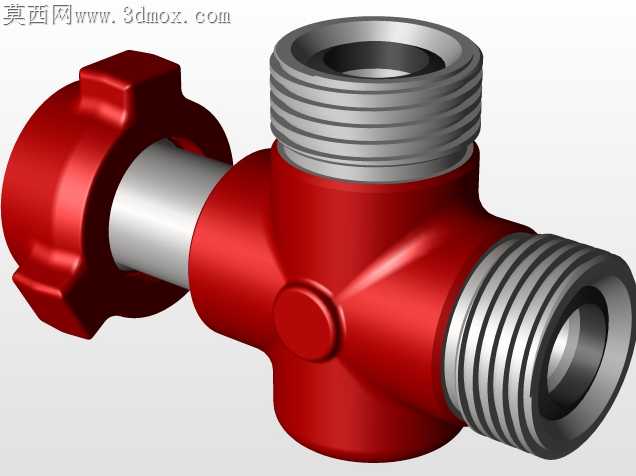

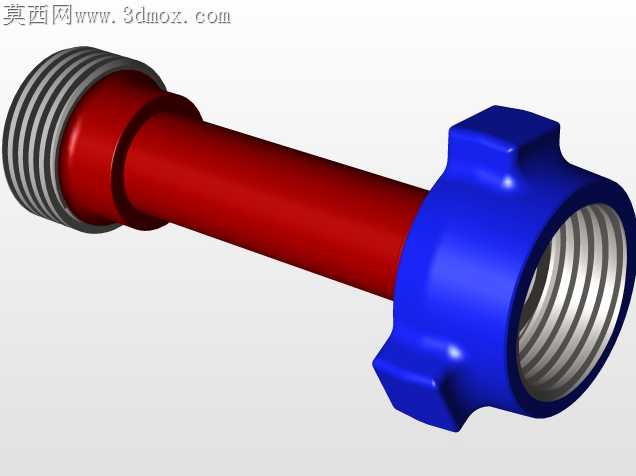

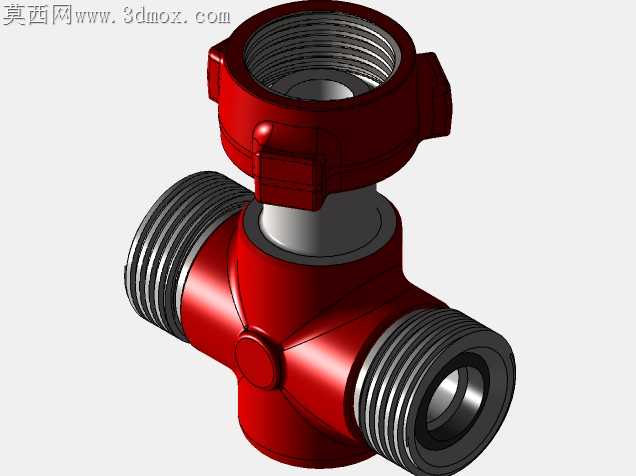

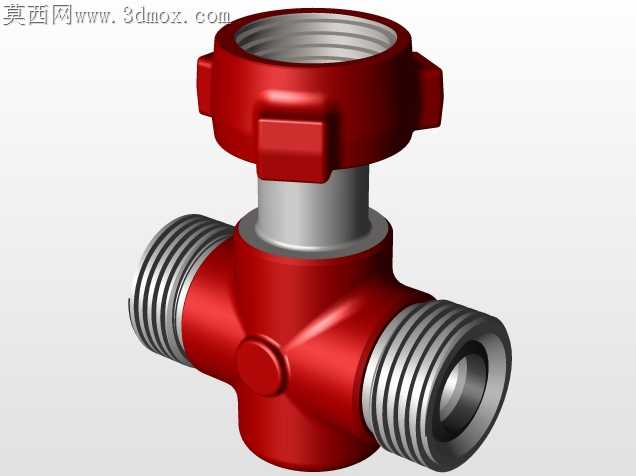

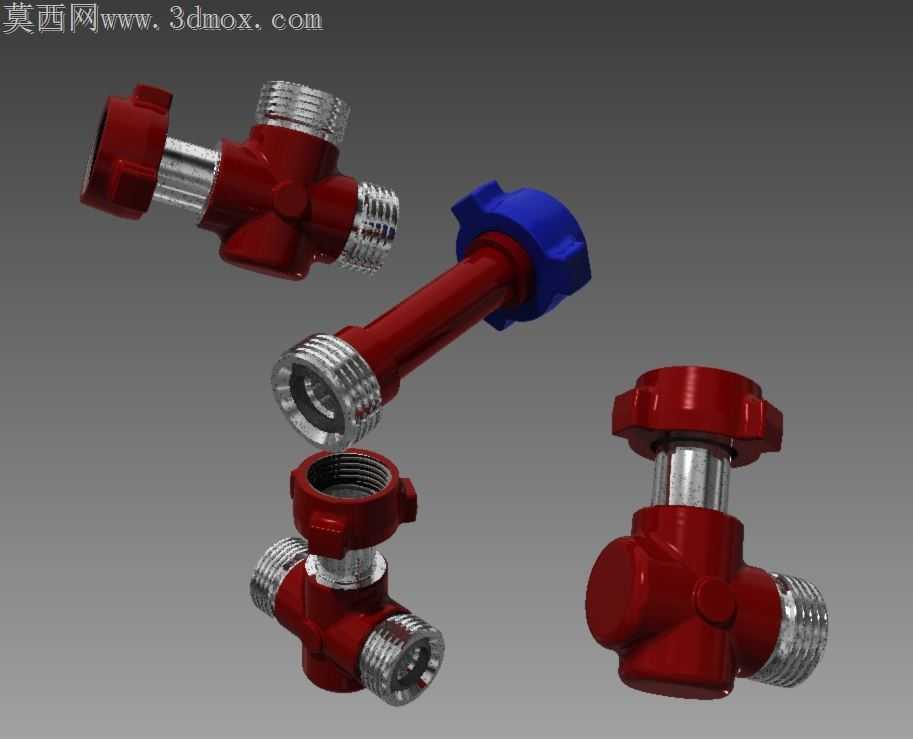

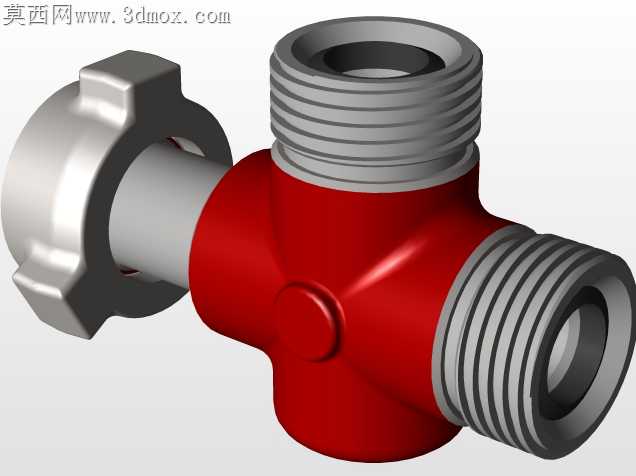

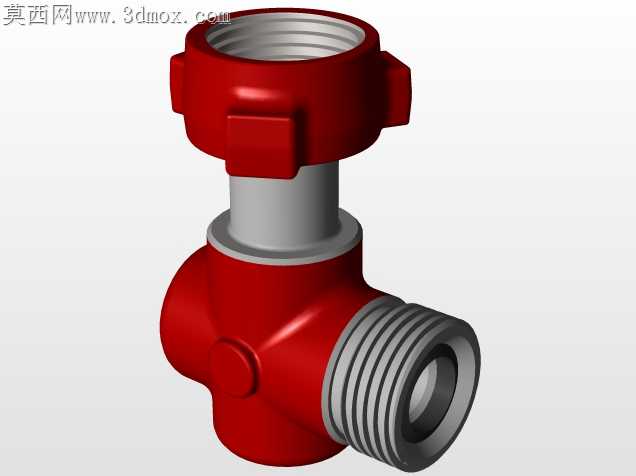

锤式活接头组合式管路连接件

高压流体输送现场常遇到接头拆装频次高、不同管径转接错位、密封面受力不均导致渗漏的问题，这套锤式活接头系列的结构设计，恰好针对这些现场加工与装配的痛点做了细节适配。红色锻压本体的棱角处做了R1.2的圆角过渡，不是为了外观顺滑，是避免锻压成型时应力集中导致的本体开裂，也能减少安装时锤击锁紧螺母的崩边风险，加工时数控车削的走刀路径顺着圆角弧度排布，不会在转角处留下接刀痕，后续镀锌或喷涂处理时涂层附着力更均匀。金属螺纹段与红色本体的衔接位置留了0.15mm的轴向间隙，这个间隙不是加工误差，是给橡胶密封垫圈预留的压缩形变空间，装配时不会因为垫圈被过度挤压出现永久变形，反复拆装3次以上仍能保持密封性能，不会出现现场常见的换一次接头就要换一次垫圈的浪费情况。三通类接头的三个接口轴线垂直度控制在0.08mm以内，现场布管时不会出现管路别劲的情况，避免长期受径向力导致的接头螺纹滑牙，弯头部位的流道做了等径圆弧过渡，没有直角台阶，流体经过时的压损比普通直角弯头低17%左右，输送高粘度介质时不会在转角处残留淤积。短接件两端的螺纹同轴度公差控制在0.05mm，对接两端管路时不会出现偏心，锁紧螺母的外六角面做了15度的倒角，现场用管钳或锤击操作时不会打滑，蓝色锁紧端的防滑齿深度做了0.8mm的设计，既保证足够的摩擦力，又不会因为齿太深导致应力集中断裂。所有接头的密封端面都做了0.8μm的粗糙度处理，不需要额外加生料带，靠金属面与垫圈的贴合就能实现密封，低温工况下也不会因为生料带变硬出现渗漏。不同规格接头的锁紧螺母做了尺寸差异化设计，现场安装时不会出现螺母混装错装的情况，拿在手里靠尺寸就能快速区分规格，减少现场装配的核对时间。本体的壁厚做了等强度设计，承压薄弱处的壁厚比普通接头厚1.2mm，16MPa压力下的形变量控制在0.02mm以内，不会因为压力波动出现接头鼓包或开裂的情况，适合油田、高压液压站这类工况复杂的场景使用。
