铝型材配套防滑锁紧锤头螺母结构

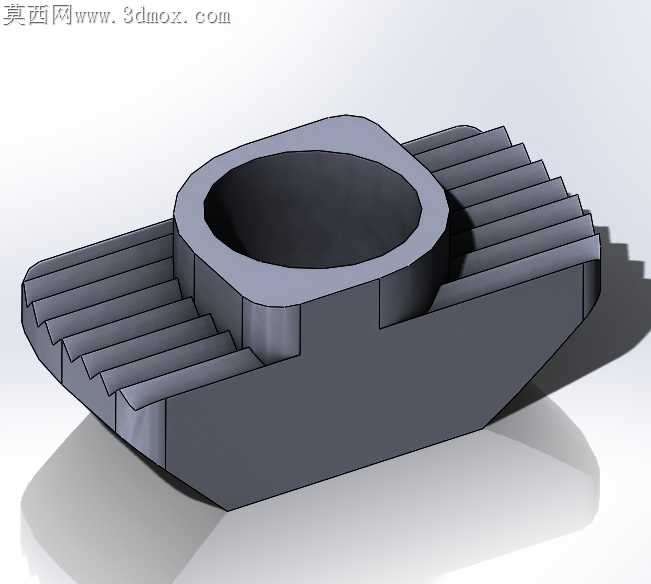

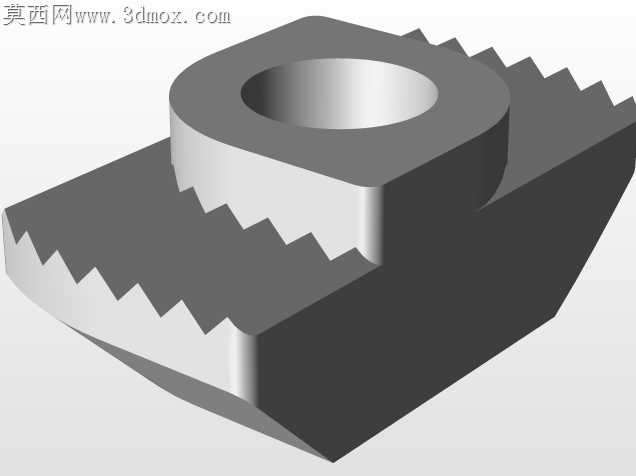

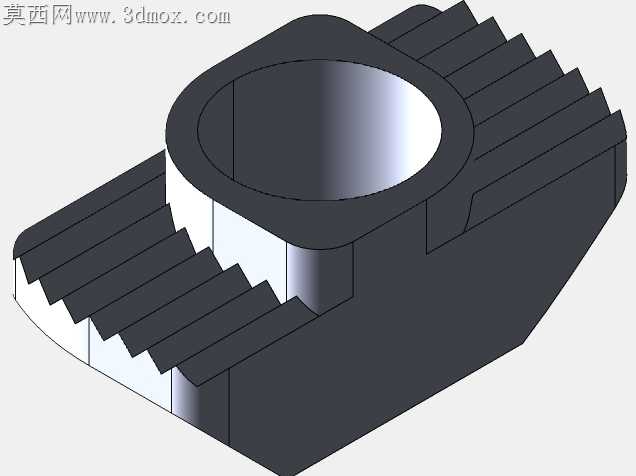

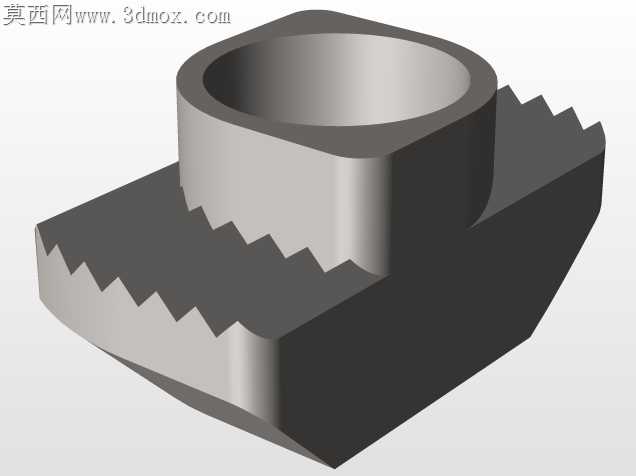

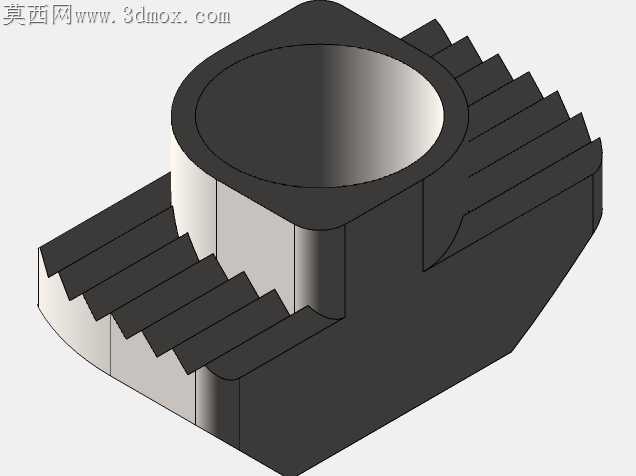

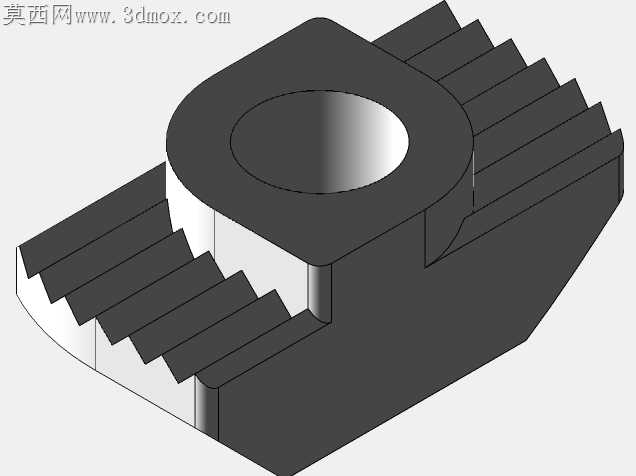

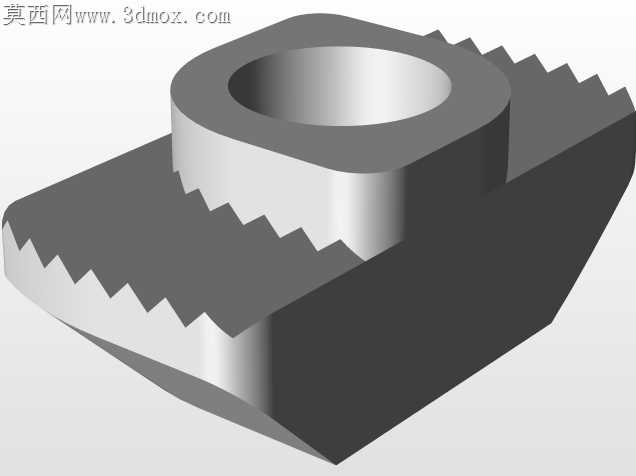

铝型材框架装配现场最常出现的痛点，莫过于T型槽内螺母滑牙移位、锁紧后受振动松脱，尤其是设备外罩、安全防护栏这类需要频繁拆装调整的部位，普通方形螺母卡入槽内后，受型材槽口公差影响，经常出现拧螺栓时螺母跟转的问题，反复调整对位要耗掉装配工近三分之一的工时。这款锤头螺母的结构设计，完全瞄准这类现场痛点做了针对性优化。两侧排布的平行齿状凸起，不是为了造型好看的装饰结构，卡入铝型材T型槽时，齿面刚好贴合槽道内侧的滚筋位置，螺栓锁紧过程中，齿牙会轻微咬入型材槽道的氧化层表面，从根源上杜绝螺母跟转的问题，哪怕是M6规格的螺栓拧到推荐扭矩上限，螺母也不会在槽内发生偏转位移。中部凸起的环形台座做了0.2mm的高度差设计，和铝型材槽口的沉台位置形成限位配合，螺母推入槽道后不会出现上下窜动，哪怕是垂直安装的型材立柱，螺母卡入后不用手扶也不会滑落，装配时可以提前把所有螺母预卡进槽道，再逐段拼装型材，不用像过去那样边对位边扶螺母，单人就能完成长跨度框架的组装。底部的斜切收边结构，适配不同批次铝型材的槽口尺寸公差，哪怕是槽道内有轻微挤压变形、残留少量氧化皮碎屑，螺母也能顺畅推入，不会出现卡滞卡顿的情况。齿状结构的棱边都做了R0.3的圆角处理，不会刮伤铝型材表面的阳极氧化层，避免框架组装后出现显眼的划痕影响外观。环形台座的内孔做了轻微的倒角导向，螺栓拧入时不用刻意对准孔位，顺着倒角就能顺畅旋入螺纹段，哪怕是视线不好的设备内侧安装位，也能快速完成螺栓对位。这类螺母常被用在自动化设备机架、工业流水线护罩、光伏支架的连接节点，长期受设备振动影响也不会出现松脱，齿牙的咬合力不会破坏铝型材的基体结构，后期拆装调整位置时，只要松开螺栓就能顺畅滑动螺母，不会在槽道内留下卡滞的压痕。和普通的弹垫防松结构相比，这种靠本体结构咬合防松的设计，不用额外增加防松配件，装配时少一个零件分拣的环节，也避免了弹垫长期受振动失去弹性、锈蚀断裂的隐患。
