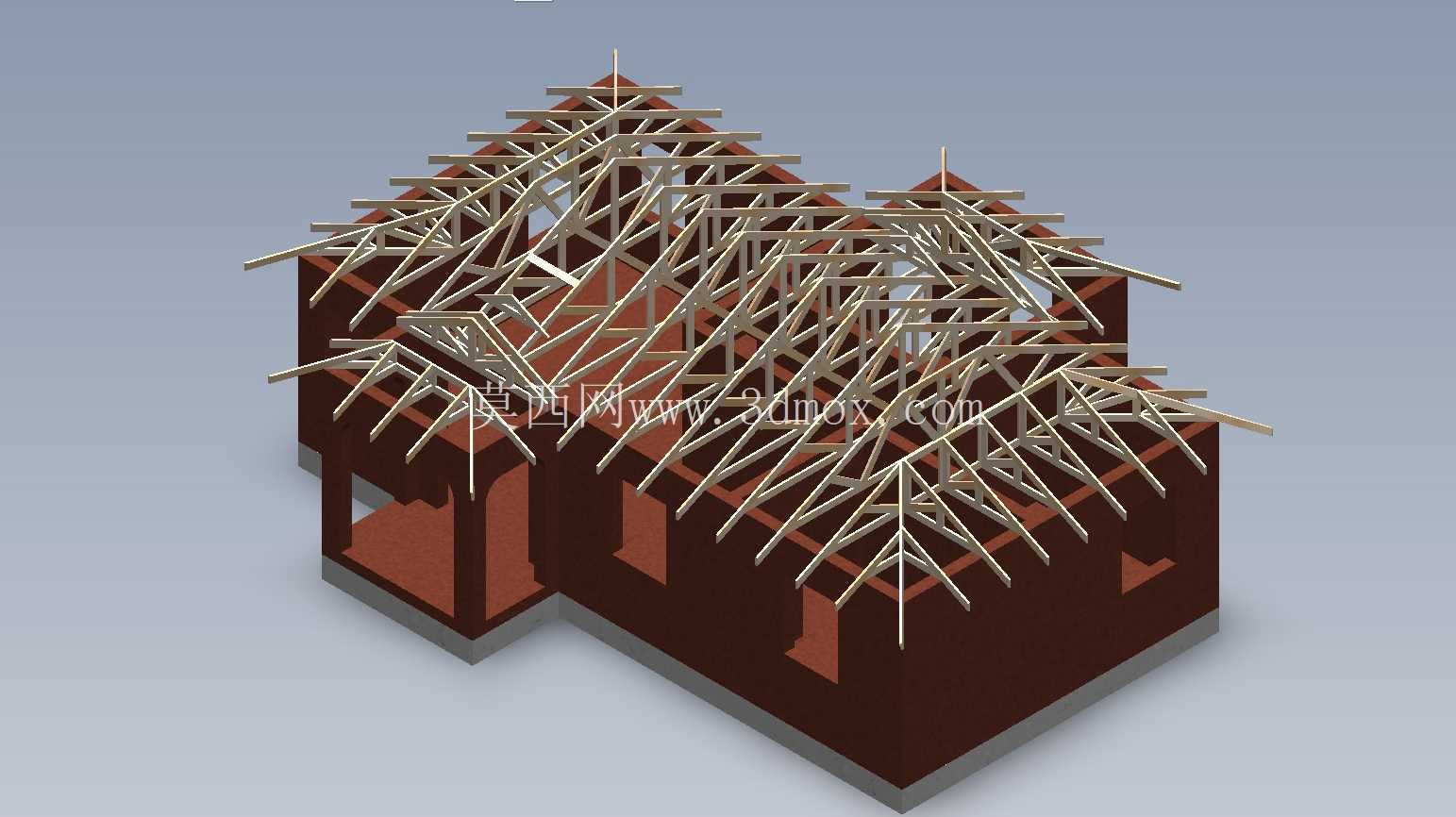

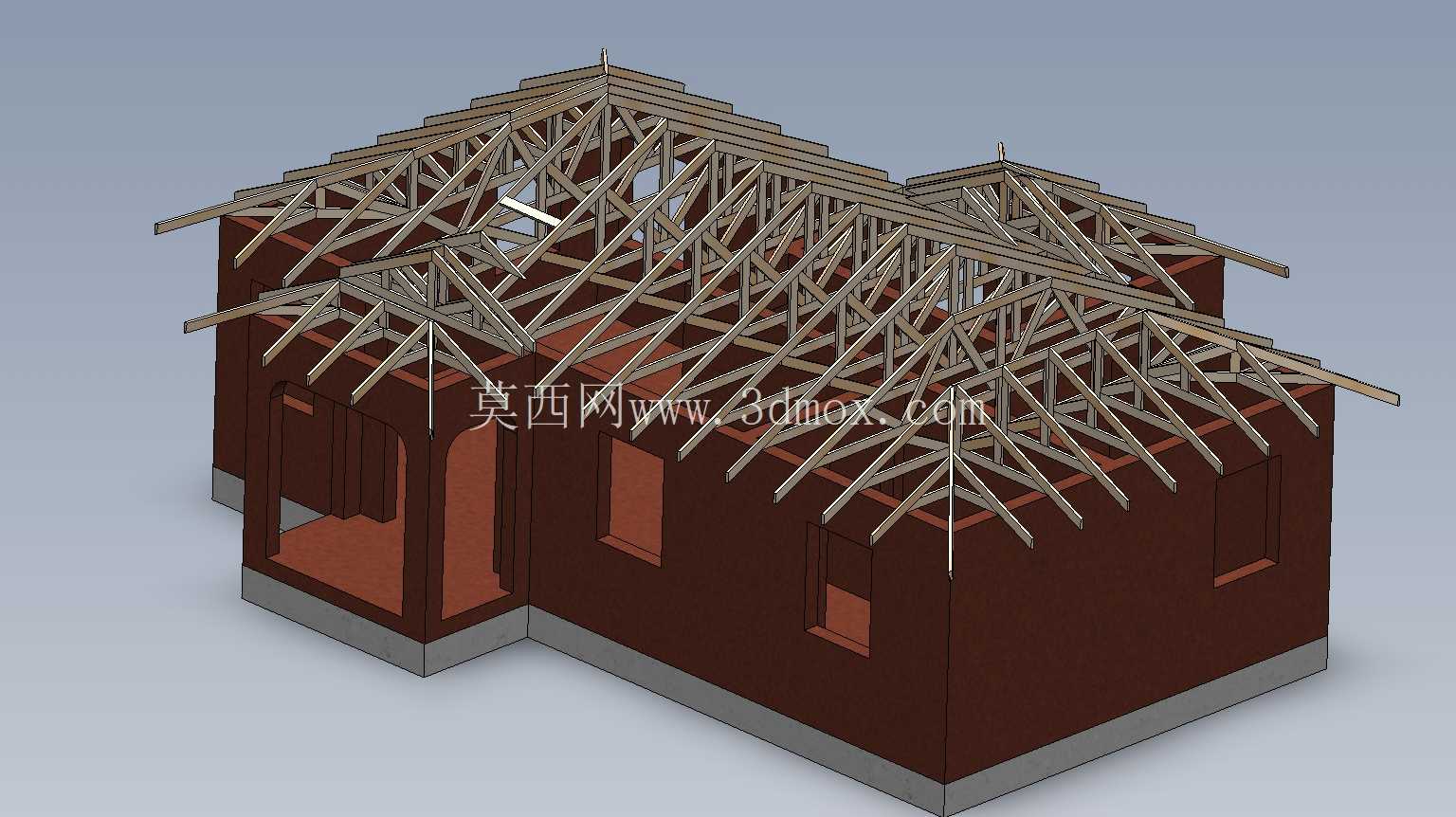

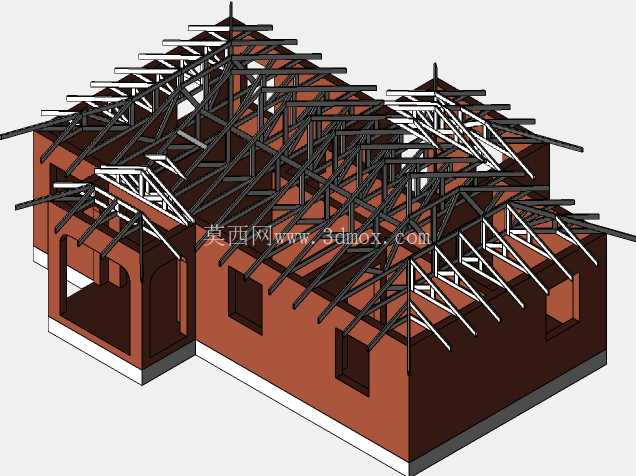

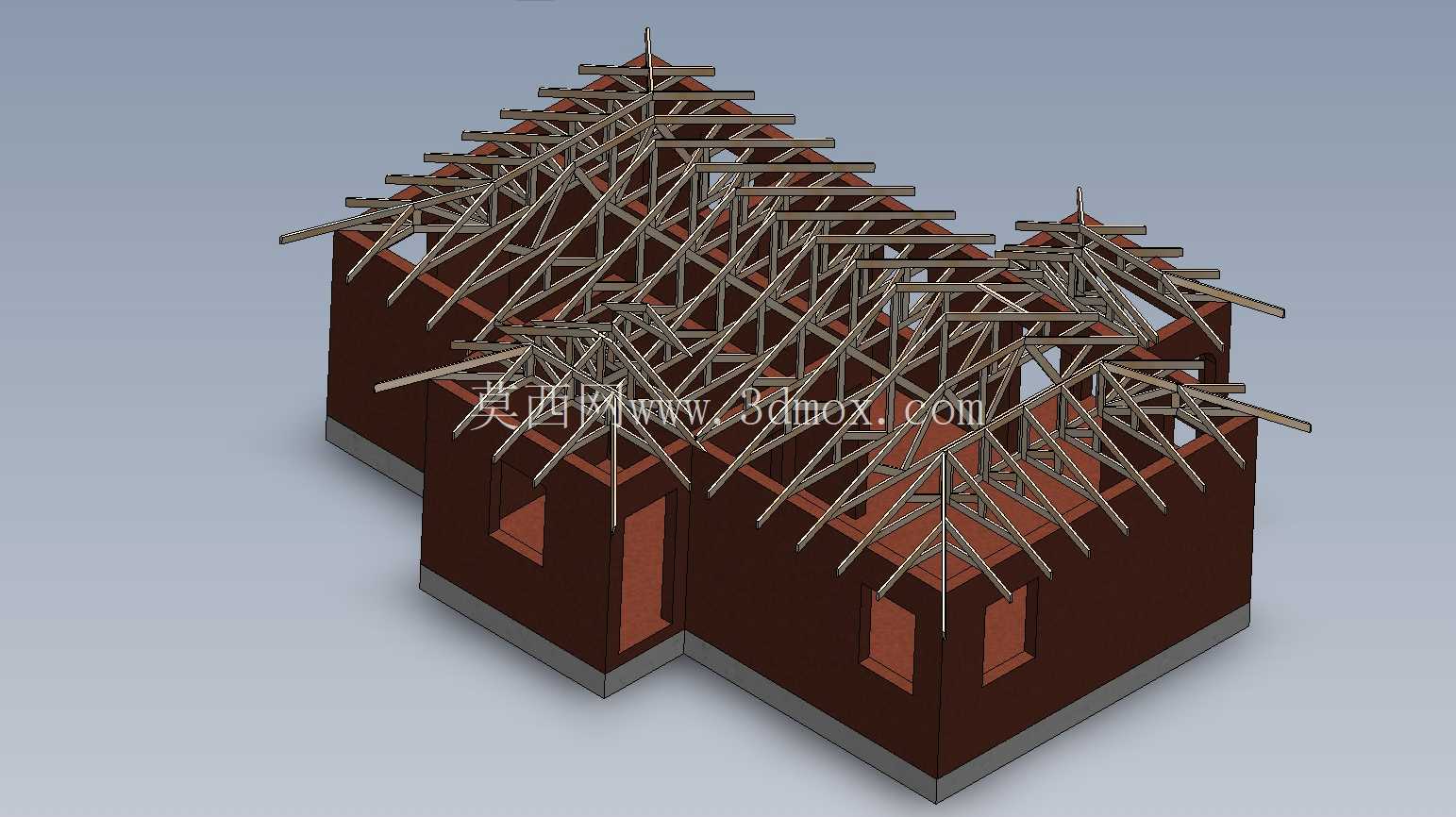

四坡屋顶住宅木质桁架排布构造

这套构造方案针对低层独栋住宅的四坡屋面承重需求设计，核心解决坡屋面荷载传递、屋面造型适配、构件安装容错的实际工程问题。从应用场景来看，这类桁架结构广泛用于村镇自建房、小型独栋民宿、轻型装配式住宅的屋面承重体系，相比传统现浇混凝土屋面，自重仅为后者的1/5到1/4，对基础承载力要求更低，同时施工周期可缩短60%以上，适合在地质条件一般、施工配套不完善的区域使用。

从功能特性上看，整套桁架完全匹配四坡屋面的造型需求，主屋脊、斜脊、天沟位置的桁架做了专门的切角与节点加强，所有屋架杆件的受力路径清晰：屋面恒载（瓦材、防水层、保温层重量）与活载（积雪、检修荷载）通过椽条传递到桁架上弦，再通过腹杆分流到下弦两端的支座位置，最终传递到下部的墙体圈梁或顶梁上。所有杆件的连接节点预留了金属齿板或螺栓连接的安装位，不需要现场做复杂的榫卯加工，普通施工人员经过简单交底就能完成拼装，降低了对木工手艺的依赖。

设计过程中首先确定的是屋面坡度，常规民用四坡屋面坡度取1:2到1:2.5之间，这个坡度区间既可以保证雨水快速排走，避免屋面积水渗漏，也不会因为坡度过陡导致施工难度上升、瓦材固定成本增加。桁架的间距控制在600mm到800mm之间，这个尺寸刚好匹配常规保温棉、结构板材的幅宽，不需要额外裁切材料，减少施工损耗。针对房屋入口处的门廊挑出位置，专门做了外伸桁架段，挑出长度控制在1.2m以内，不需要额外增加支撑柱，保证入口区域的通行空间不受遮挡。

安装边界方面，所有桁架下弦的底部标高完全齐平，直接坐落在墙体顶部的圈梁上，支座位置预留了100mm的搭接长度，保证荷载传递的稳定性；桁架最高点的屋脊标高根据室内净高需求反推，保证室内吊顶完成后净高不低于2.8m，不会出现压抑感。斜脊位置的桁架做了逐根递推的长度变化，从屋脊端点到檐口位置，每根桁架的高度、上弦长度依次递减，完全贴合四坡屋面的斜面造型，不会出现屋面凹凸不平的问题。天沟位置的相邻桁架做了节点补强，增加了斜向腹杆，避免天沟位置积水带来的额外荷载导致杆件变形。

从结构细节来看，所有桁架的腹杆都采用三角形稳定排布，没有多余的冗余杆件，既控制了整体材料用量，也避免了杆件之间的干涉，后期在桁架空隙内布置通风管线、电气线路时，有充足的穿行空间。檐口位置的桁架端部做了齐平裁切，刚好匹配封檐板的安装尺寸，不需要现场二次裁切。针对屋面可能安装的太阳能板、天窗等附加设施，在对应位置的桁架上弦预留了附加荷载余量，后期加装时不需要额外加固屋架，直接在对应位置固定连接件即可。

实际施工时，这套桁架可以在地面分片拼装完成后，再用小型吊装设备整体吊装到墙体上就位，不需要高空散拼，大幅降低高空作业的安全风险。拼装过程中所有杆件的定位都有明确的尺寸基准，只要按照对应位置拼接，就能保证最终的屋面造型顺滑，檐口平直，不会出现传统木望板施工常见的屋面起拱、檐口高低差的问题。相比传统的木屋架构造，这套排布方案的材料利用率提升了30%以上，所有杆件都可以采用标准化规格的木方裁切，不需要大尺寸的整木材料，进一步降低了材料成本。
