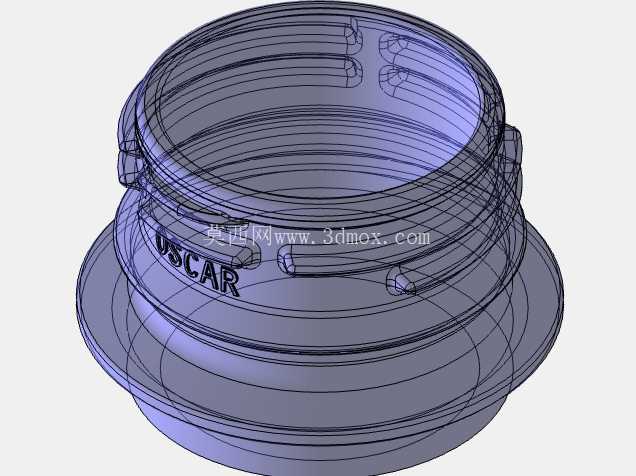

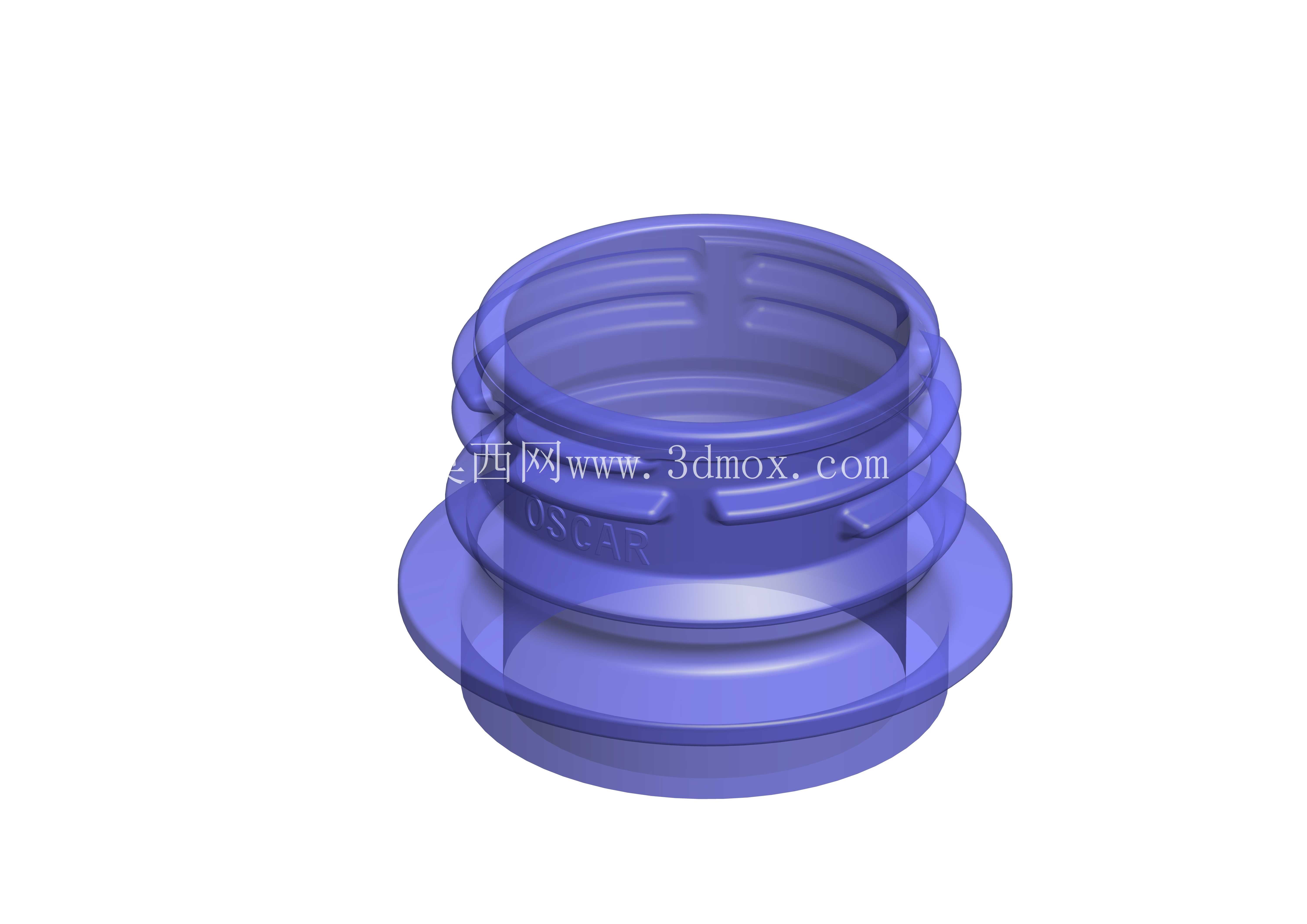

带法兰外螺纹塑料瓶口连接颈结构

该塑料连接颈主要应用于瓶装液体包装的瓶口衔接场景，常见于日化洗护、食品饮料、工业试剂类塑料瓶的瓶口装配环节，作为瓶身与瓶盖之间的核心衔接载体，承担连接定位、密封承压、旋合导向的多重作用。从结构设计逻辑来看，整体采用半透明工程塑料材质，主体为回转体结构，下部设置向外延伸的环形法兰边，该法兰边在装配时可卡入瓶身瓶口的定位卡槽内，限制连接颈轴向窜动，同时法兰端面与瓶身贴合面可加装密封垫片，提升瓶口整体密封性能，避免瓶内液体出现渗漏问题。中部为外螺纹段，螺纹采用标准锯齿形旋合牙型，牙距适配常规通用瓶盖的内螺纹规格，螺纹起始端设置导向倒角，可降低瓶盖旋入时的对位难度，减少螺纹错牙、滑牙的装配故障，螺纹段外侧均匀分布多道轴向凸筋，该结构一方面可提升连接颈自身的结构刚度，降低注塑成型后的收缩变形量，另一方面在自动化灌装线的旋盖工序中，可作为夹具的定位夹持位，避免旋盖过程中连接颈随瓶盖同步转动，保证旋盖扭矩的稳定输出。上部为瓶口导向段，内壁设置多道环形止转卡槽，可适配带内塞的瓶盖结构，当瓶盖压入后内塞卡入卡槽，可进一步提升瓶盖与连接颈的连接可靠性，防止瓶盖受外力拉扯脱落，同时导向段内壁做光滑圆弧过渡，可减少液体倾倒时的挂壁残留，提升液体流出的顺畅度。从安装边界来看，下部法兰的外径尺寸略大于瓶身瓶口的安装孔径，装配时采用压装工艺将连接颈压入瓶口，法兰下端面与瓶身肩部的支撑面完全贴合，压装后法兰边与瓶身结合处可采用超声波焊接工艺做密封固定，避免连接颈受内压冲击出现松脱。螺纹段的大径、小径尺寸均符合包装行业通用瓶口的尺寸规范，可适配市面上绝大多数同规格的旋盖、翻盖、泵头等瓶盖类配件，无需额外开模调整，具备较强的通用互换性。设计过程中针对塑料件的成型特性做了针对性优化，整体壁厚保持均匀过渡，避免壁厚差异过大导致注塑成型时出现缩痕、气泡等缺陷，螺纹牙顶与牙底均做小圆角处理，既可以降低注塑模具的加工难度，提升模具型腔的使用寿命，也可以减少螺纹段的应力集中点，提升反复旋合过程中的结构强度，避免螺纹受力出现崩裂问题。在实际灌装生产线应用中，该结构的连接颈可适配高速旋盖设备的作业节奏，导向段的锥面设计可让瓶盖在输送过程中自动对位，无需额外的视觉纠偏工序，可有效提升整线的灌装效率，同时连接颈的材质可根据灌装介质的特性做适配调整，针对腐蚀性较强的试剂类介质，可更换为耐化学腐蚀的改性PP材质，针对高温灌装的饮品场景，可选用耐高温的PET材质，结构本身无需做大幅改动即可适配不同的使用需求。从受力角度分析，该连接颈在旋合瓶盖时，螺纹段承受的扭矩通过轴向凸筋传递至下部法兰，最终分散到瓶身的支撑结构上，避免螺纹段单独受力出现断裂，当瓶内存在一定内压时，压力作用在连接颈的内端面，力的传递路径沿连接颈侧壁传导至法兰边，通过法兰与瓶身的贴合面分散压力，不会出现局部应力过大导致的结构失效。
