折叠便携户外烤肉架结构设计方案

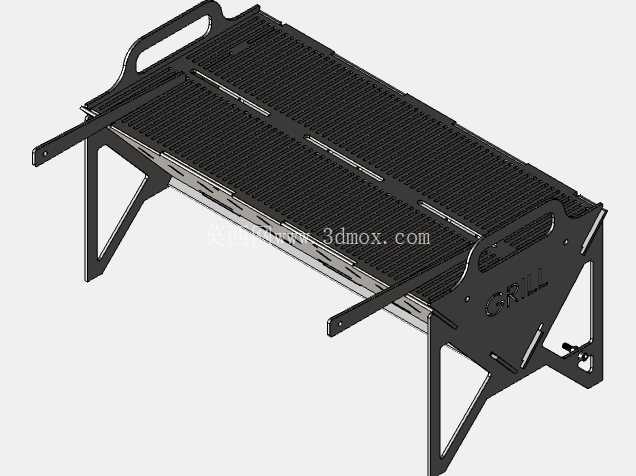

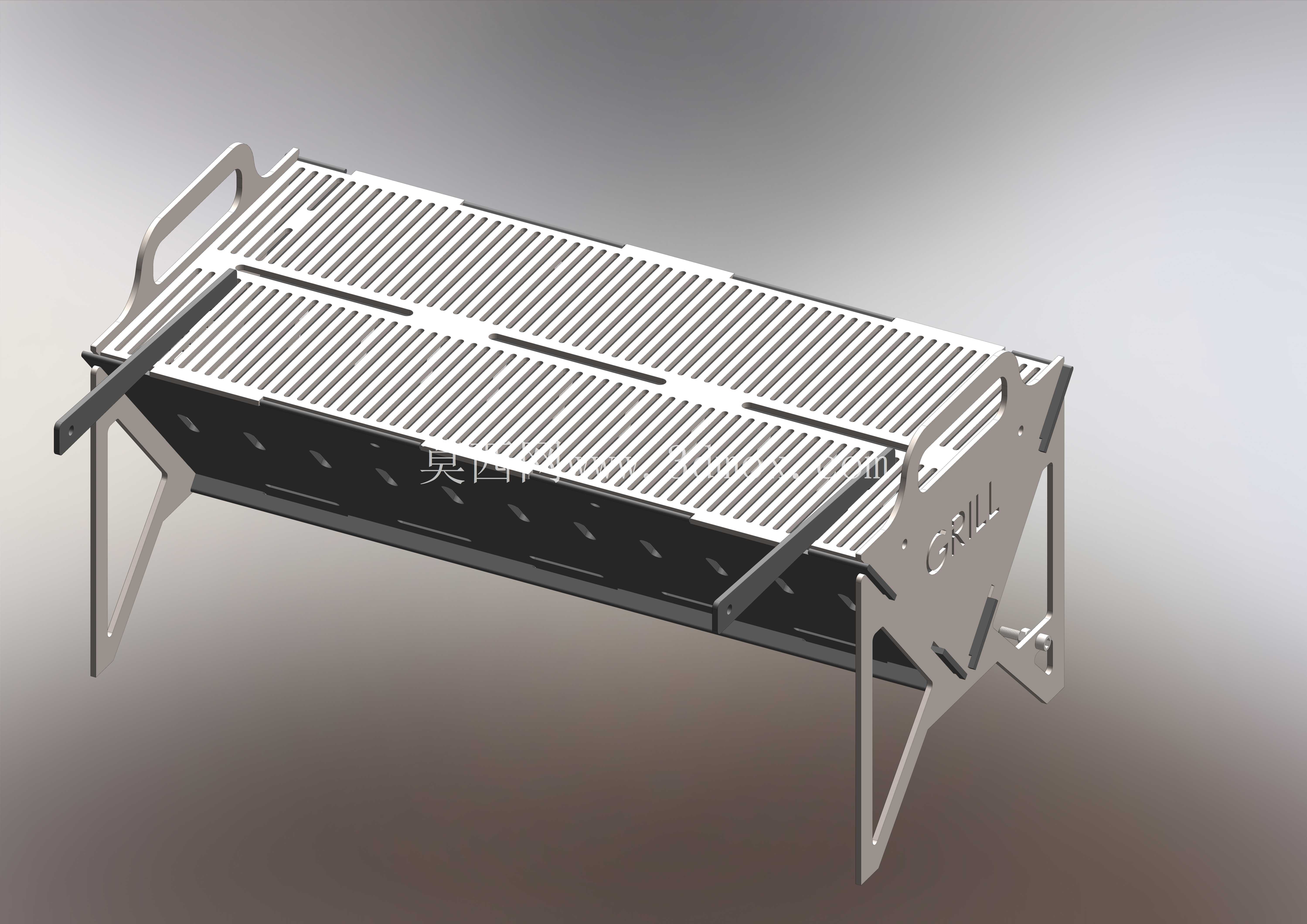

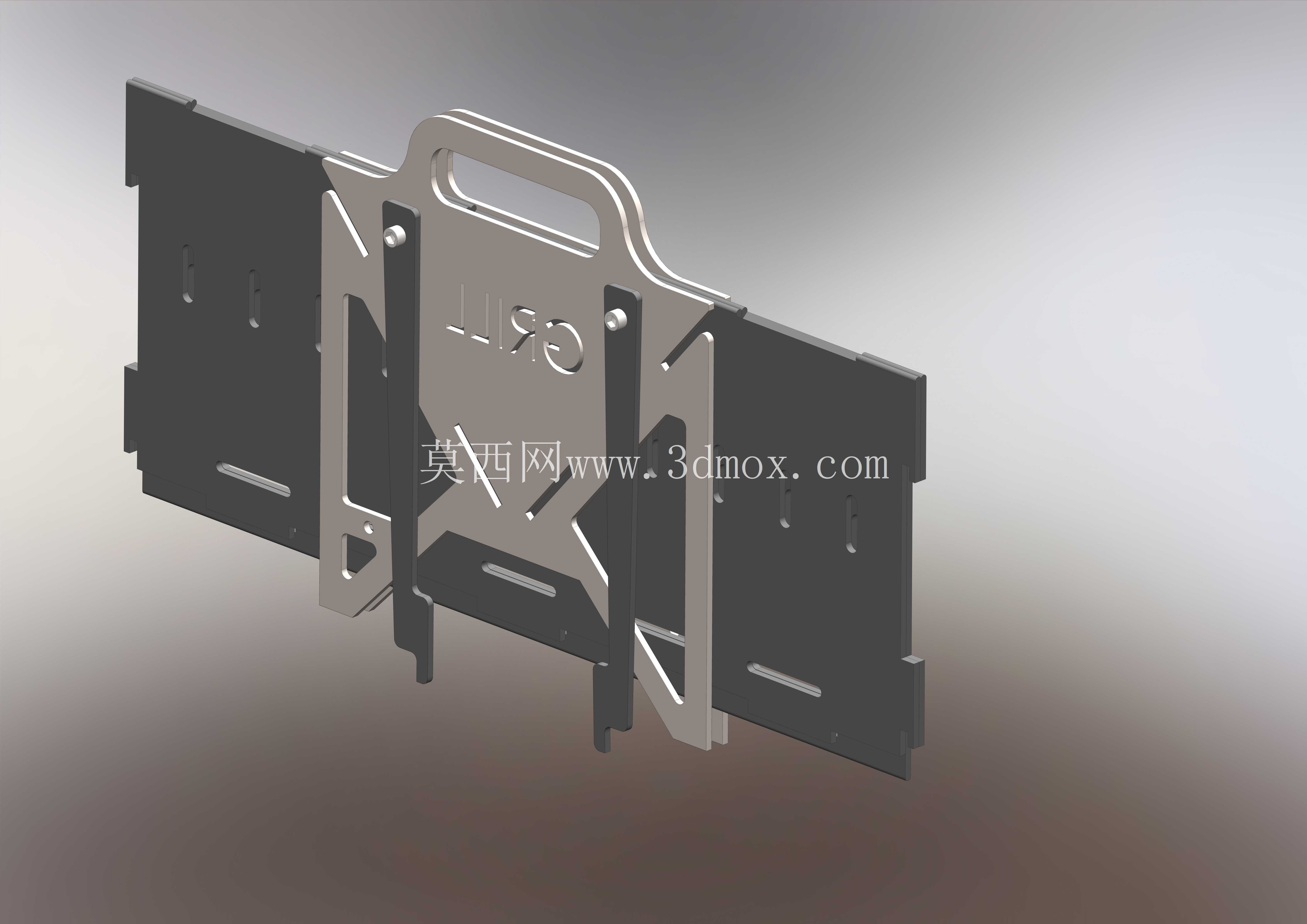

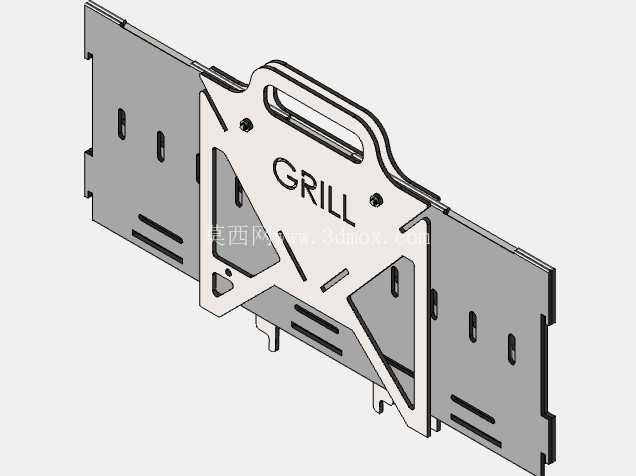

这款折叠式烤肉架的结构设计，核心围绕户外露营、短途自驾野餐、庭院小型聚会等非固定场景的使用需求展开，区别于传统固定式焊接烧烤炉，整套结构全部采用钣金折弯、激光切割工艺成型，无额外复杂连接件，生产端无需开模，小批量加工即可落地，使用端无需额外工具即可完成快速展开与收纳。从结构布局来看，烤架主体采用对称式折叠支撑设计，两侧支撑腿通过钣金折弯形成三角稳定结构，展开后支撑腿与炉体主体的卡合点位经过受力校核，单侧支撑可承载15kg以上的静态载荷，完全满足常规烧烤食材、烤网连同炭床的总承重需求，不会出现侧翻、支撑腿形变的问题。炉体主体采用分段式拼接结构，炭床部分预留均匀的通风孔位，孔位直径与排布间距经过热对流测算，既可以保证木炭燃烧过程中的氧气供给，避免出现闷炭、燃烧不充分的问题，又能防止炭灰直接从孔位掉落烫伤使用者，同时炭床与外侧炉壁预留10mm的空气隔热层，连续燃烧2小时状态下，炉壁外侧温度可控制在60摄氏度以内，避免误触烫伤。烤网部分采用长条形格栅设计，格栅条的间距设置为8mm，既可以避免小块食材掉落至炭床，又能保证热量直接传导至食材表面，烤网两侧设置一体化折弯提手，无需额外加装隔热配件即可直接提起烤网，方便中途添加木炭、调整炭火位置。整套结构的安装边界经过优化，展开后整体占用平面尺寸为600mm*300mm，高度为220mm，刚好适配3-5人户外烧烤的使用需求，收纳状态下所有部件可折叠为平板状，整体厚度不超过50mm，可直接放入露营装备包、汽车后备箱侧边储物格，不会占用过多储物空间。设计过程中充分考虑了钣金加工的工艺公差，所有卡接点位预留0.2mm的装配间隙，激光切割下料后仅需简单折弯即可完成装配，无需后续焊接、打磨工序，零部件的通用化率达到100%，同规格的支撑腿、侧挡板均可互换，后期使用过程中若出现部件形变，可单独切割替换，无需整体报废。结构的受力薄弱点主要集中在支撑腿与炉体的连接位置，该位置通过增加折弯翻边的方式提升结构强度，翻边高度设置为15mm，相比无翻边的平板结构，该位置的抗弯折强度提升3倍以上，反复折叠展开1000次以上也不会出现金属疲劳断裂的问题。烤架侧边预留的标识位采用一体化蚀刻工艺，不会因为长期高温灼烧、摩擦出现标识脱落的问题，同时侧边的镂空结构既可以作为搬运提手使用，又能辅助提升炉体内部的空气流通效率，无需额外加装通风调节部件即可实现炭火强度的自然调控。从实际使用场景来看，这款结构既可以满足户外徒步、露营过程中的轻量化携带需求，也可以作为家庭阳台、庭院日常烧烤的固定器具使用，整体结构无易损件，钣金材质经过高温喷塑处理，长期接触炭火、油污也不会出现锈蚀、涂层脱落的问题，日常使用后仅需简单擦拭即可完成清洁，无需复杂的保养维护。
