柱塞式英公双制千分表精密结构设计

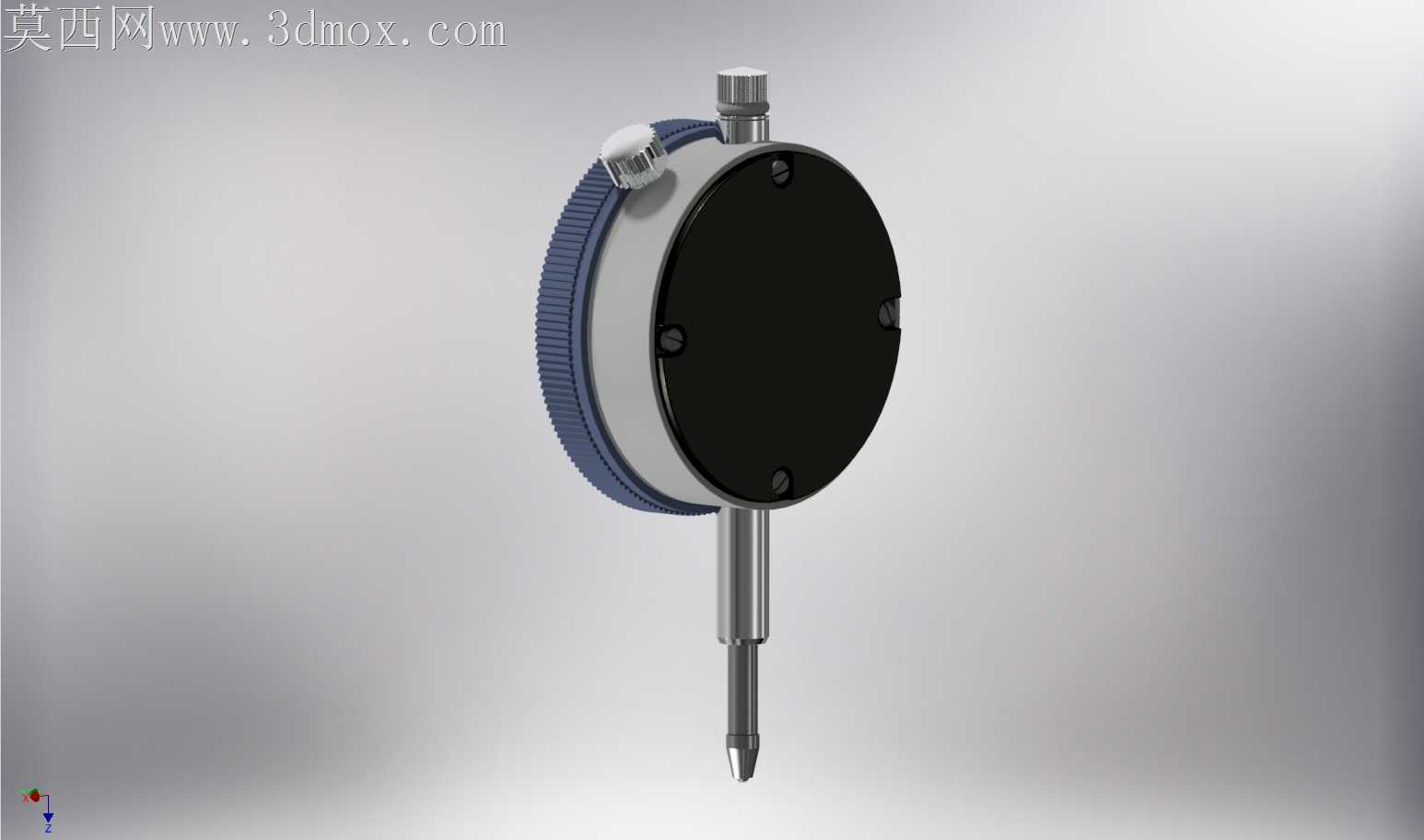

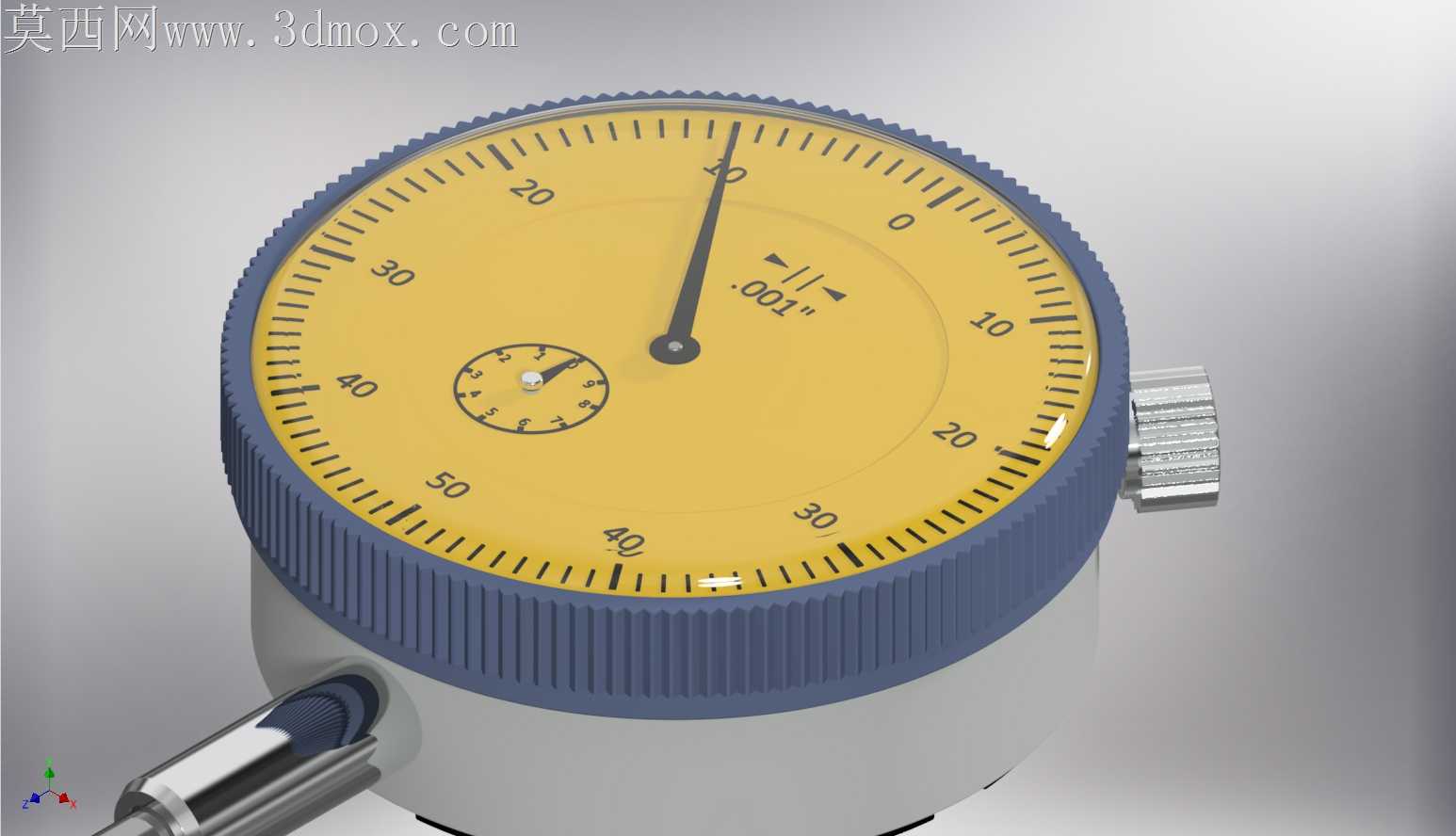

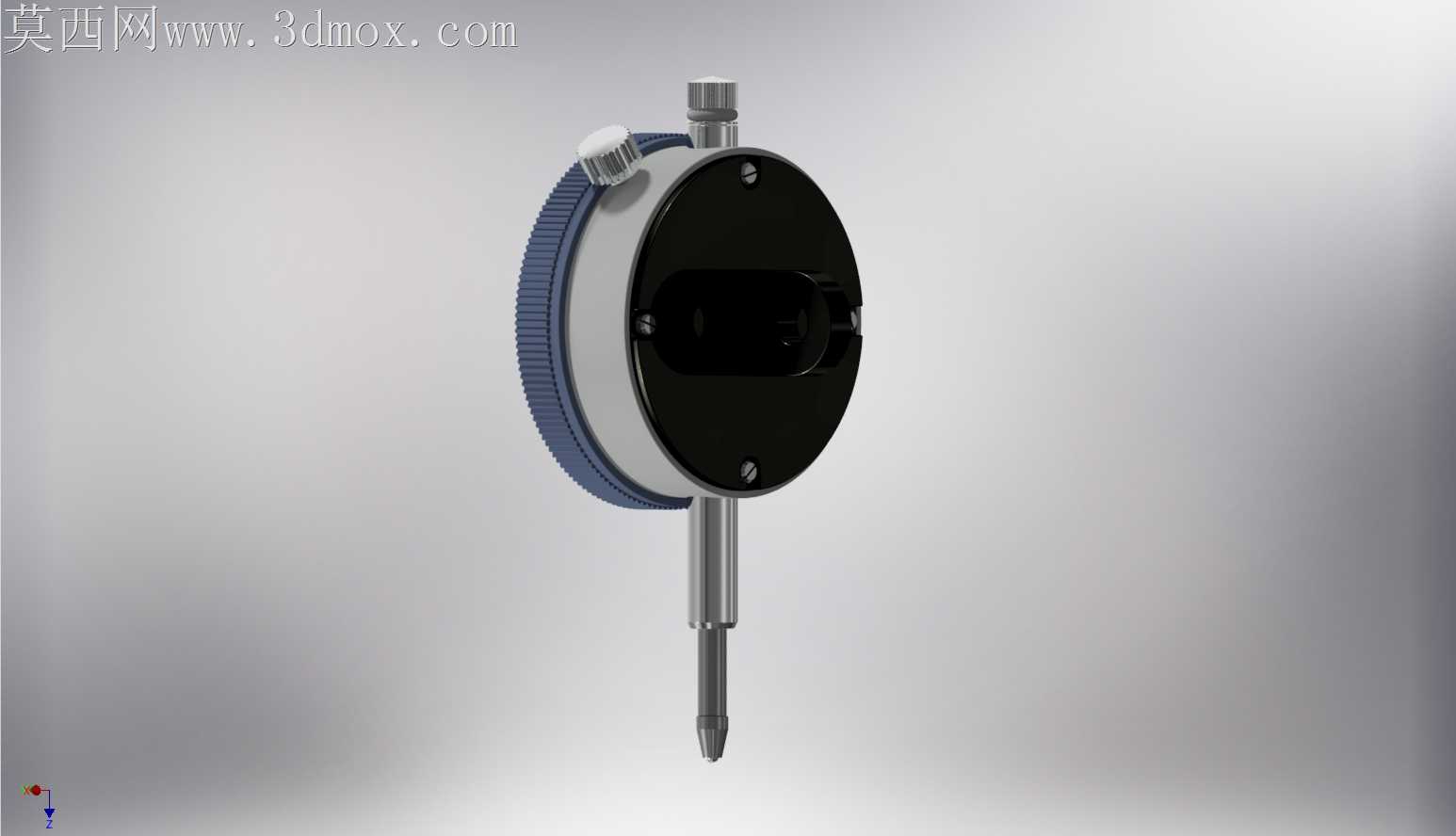

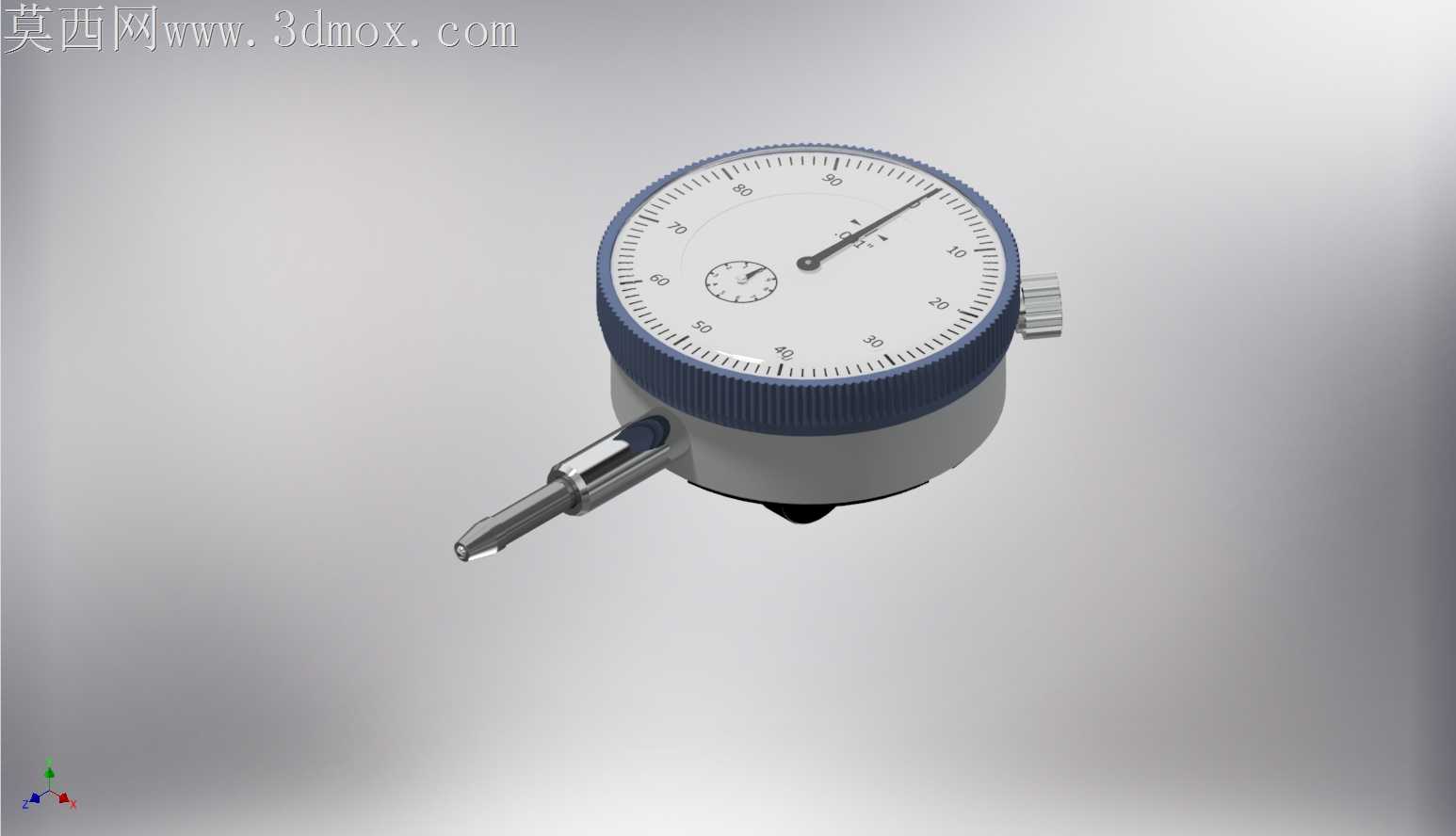

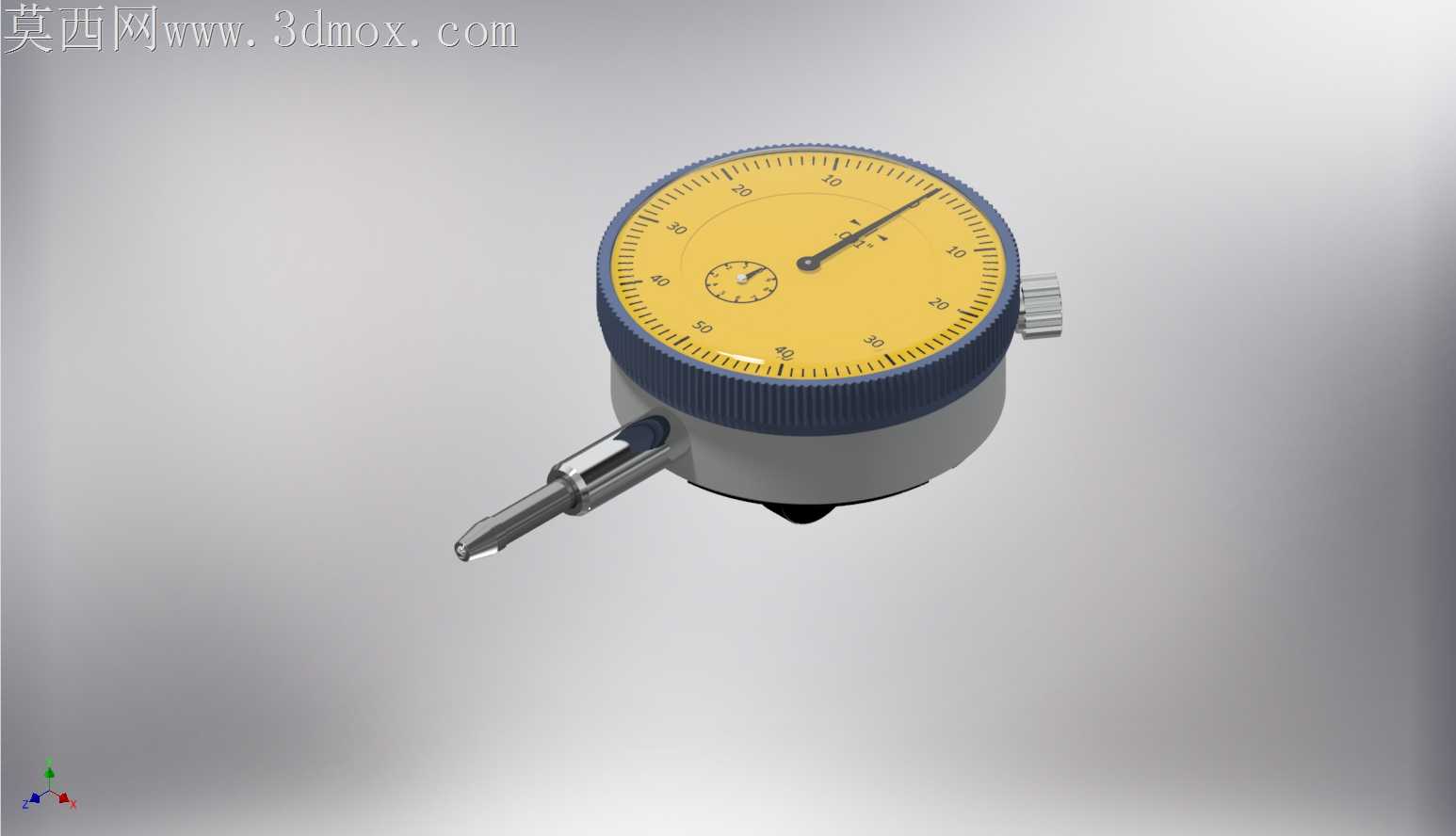

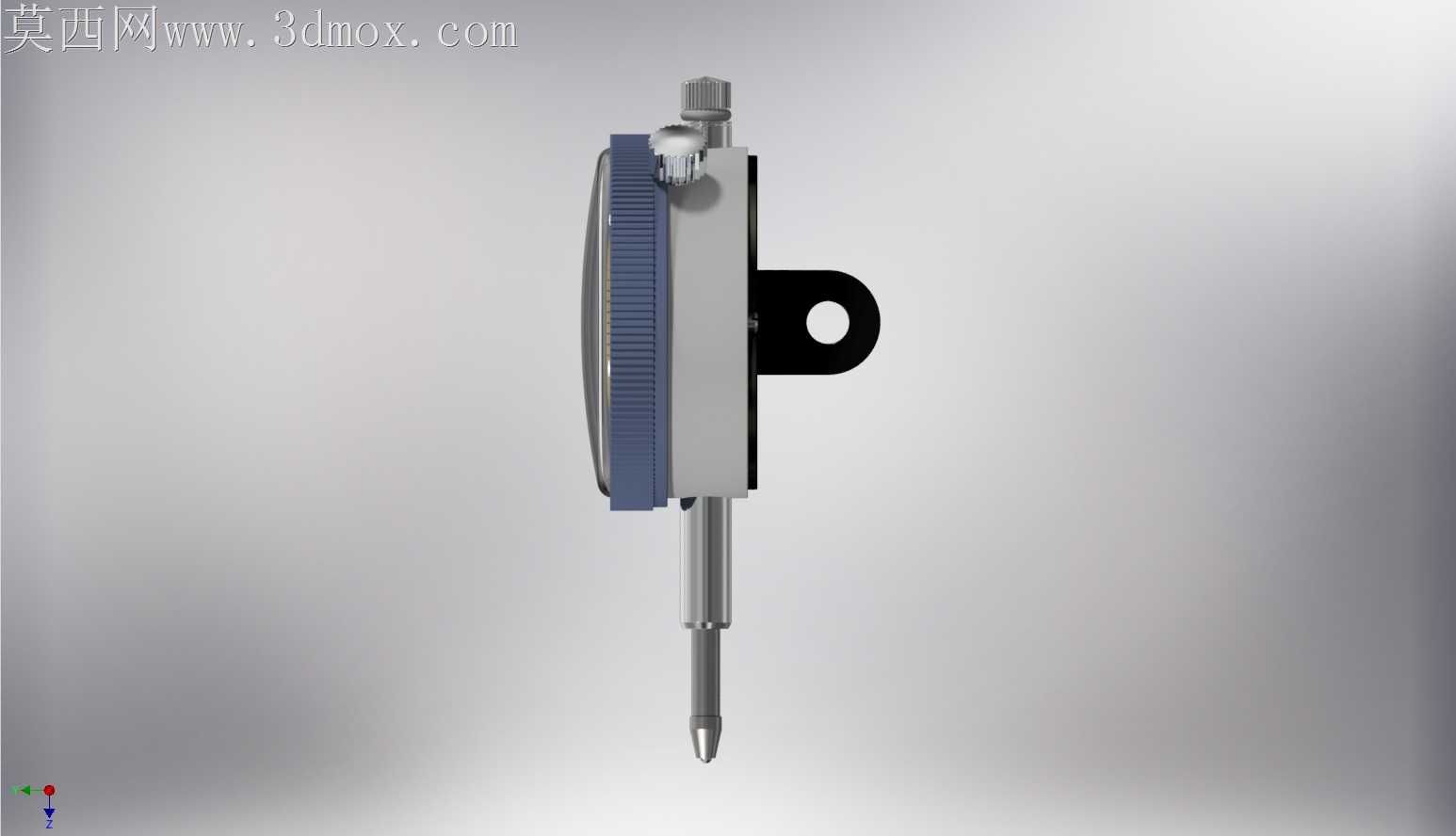

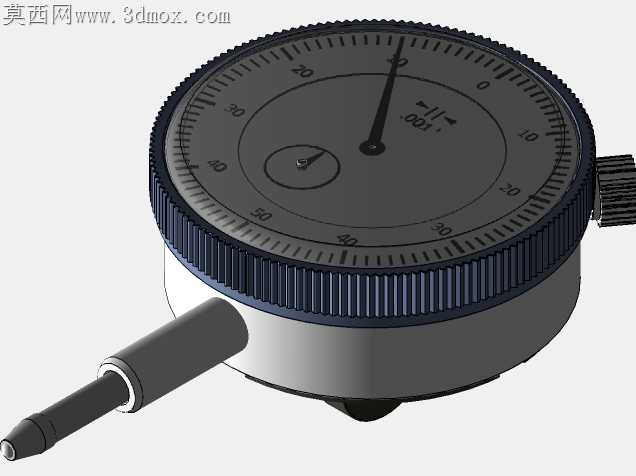

车间现场手持量具长期受切削液喷淋、铁屑飞溅侵蚀，常规千分表柱塞伸缩段易出现卡滞、回程误差超差问题，这款柱塞式双制千分表的结构设计，恰好针对这类加工场景的痛点做了针对性优化。表圈滚花采用0.4mm齿距的细密防滑纹路，戴沾油劳保手套操作时也能顺畅转动表盘调零，不会出现打滑脱手的情况，滚花根部做了R0.1的小圆角过渡，没有尖锐棱角，不会勾挂工作服纤维，也避免了加工时的应力集中，长期磕碰不会出现齿边崩缺。测头与柱塞的连接段采用H6/h5的小间隙滑配公差，配合段长度控制在8mm，既保证测头伸缩时无径向窜动，又不会因为配合过长导致铁屑粉末卡入后出现阻滞，测头端部镶嵌硬质合金测砧，表面粗糙度控制在Ra0.2以下，长期接触钢制、铝制工件表面不会出现磨损凹痕，测量精度保持性比普通钢质测头提升三倍以上。表盘下方的小表盘计数机构采用棘轮式止逆结构，测杆快速回程时不会出现指针跳格、计数错位的问题，英制与公制刻度采用不同颜色的印刷油墨，公制刻度线宽0.15mm，英制刻度线宽0.1mm，强光下读数也不会混淆，刻度盘与表蒙之间预留0.2mm的防尘间隙，配合表圈处的丁腈橡胶密封圈，能阻挡90%以上的磨削粉尘进入表芯内部。表体后侧的安装耳做了加厚处理，安装孔位同轴度控制在0.02mm以内，固定在磁性表座上不会出现倾斜偏摆，测量时的示值稳定性更高。柱塞伸出段的表面做了类金刚石涂层处理，硬度达到HV1200，往复伸缩十万次也不会出现拉痕，配合表体内部的防尘毡圈，能把进入表芯的铁屑颗粒阻挡在毡圈位置，日常维护只需要定期更换毡圈就能保证测量精度，不需要频繁拆解表芯做深度清洁。
