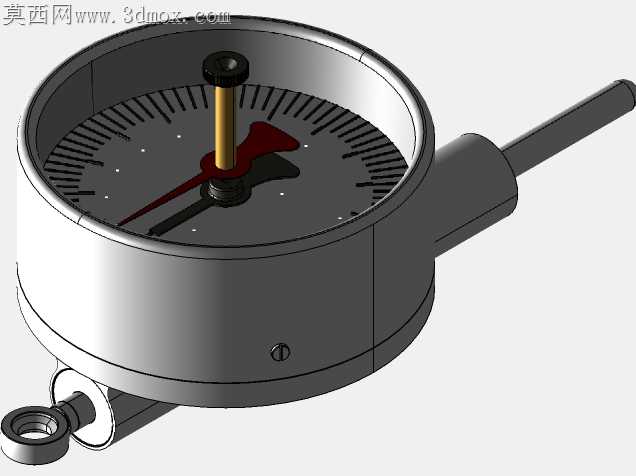

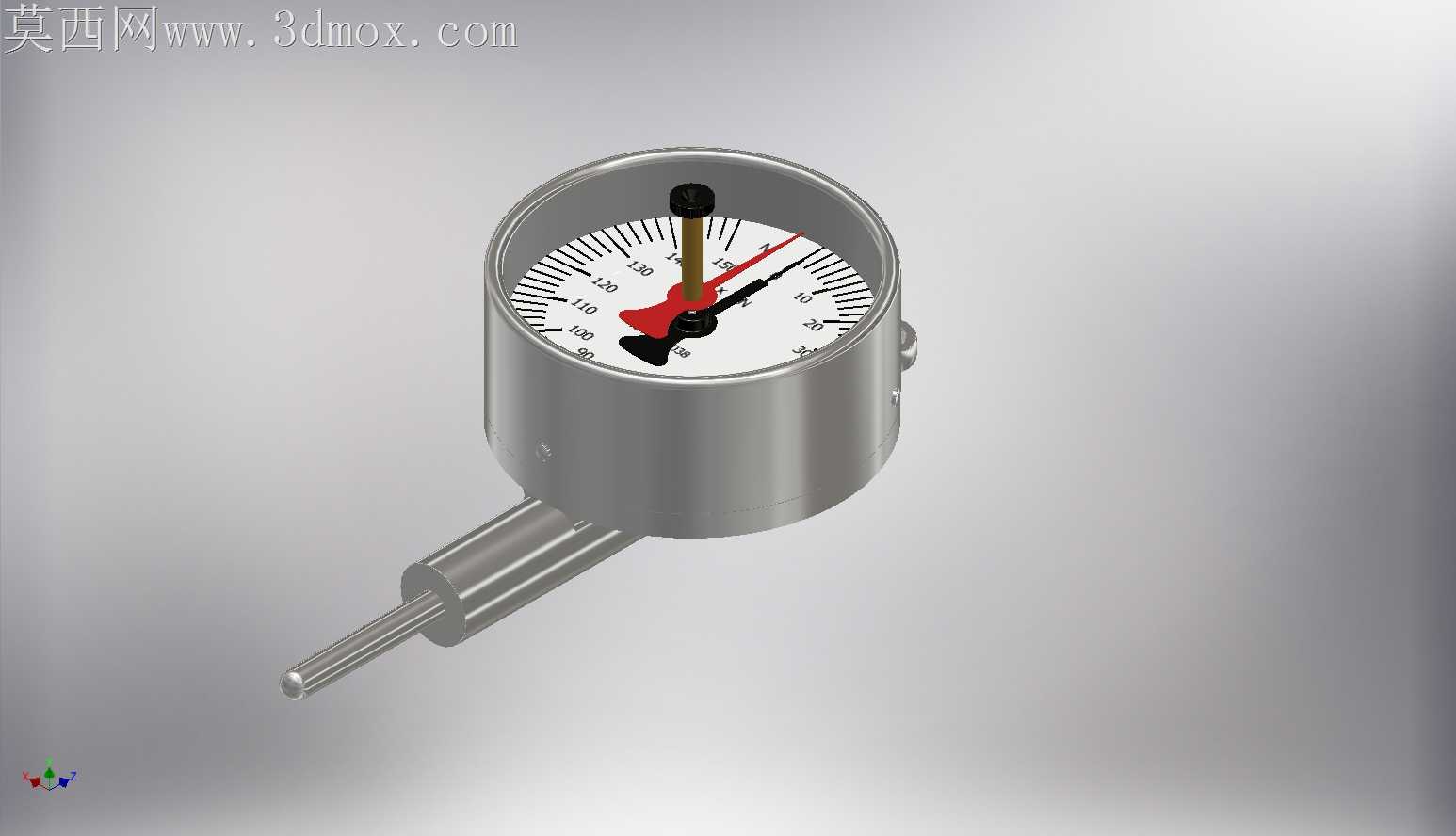

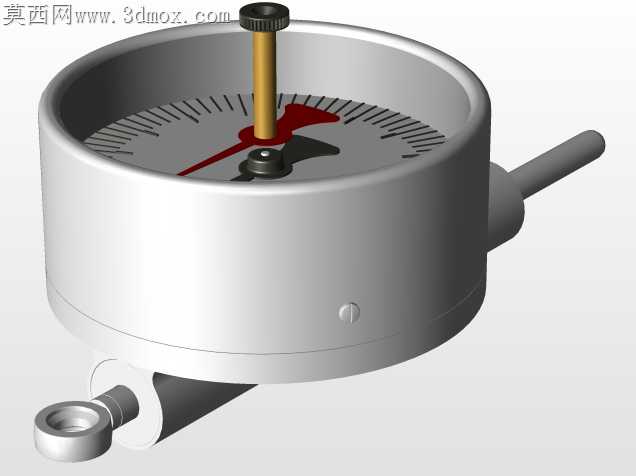

指针式机械测力计数显结构三维设计

车间现场手持测力设备最容易出问题的位置，从来不是表盘刻度印刷或者指针配重，而是测杆伸出端的径向旷量与表壳密封的矛盾——测杆需要顺滑往复传递受力，间隙过小会卡滞导致测力数值漂移，间隙过大则切削液、金属粉尘顺着缝隙涌入表内，卡滞齿轮传动组让指针回零失效。这款指针式测力计的结构处理刚好踩中了加工适配的核心平衡点，测杆与表壳衔接处没有采用常规的铜套直配，而是做了两段式导向结构，靠近测头的一段做窄边密封槽嵌装丁腈橡胶圈，靠近内部传动的一段配磨含油轴承衬套，既给测杆留足了微米级的滑动间隙，又把外界污染物阻隔在衬套之外，避免日常频繁按压测头带来的磨粒磨损。

表壳的滚花侧边也不是为了装饰做的造型，常规光滑圆柱表壳在沾了切削液的手套上抓握很容易打滑，滚花的齿距特意选了0.8mm的细纹，既不会硌手，又能在带薄劳保手套操作时提供足够摩擦力，滚花加工时特意控制了齿深，避免齿缝积存油污难以清理。表盘下方的传动齿轮组没有做全封闭罩壳，而是在齿轮啮合侧留了0.3mm的溢油间隙，日常维护时只需从测杆端滴入少量钟表油，就能顺着间隙流到所有啮合点位，不用拆开整个表壳做保养，适配车间现场快速维护的需求。

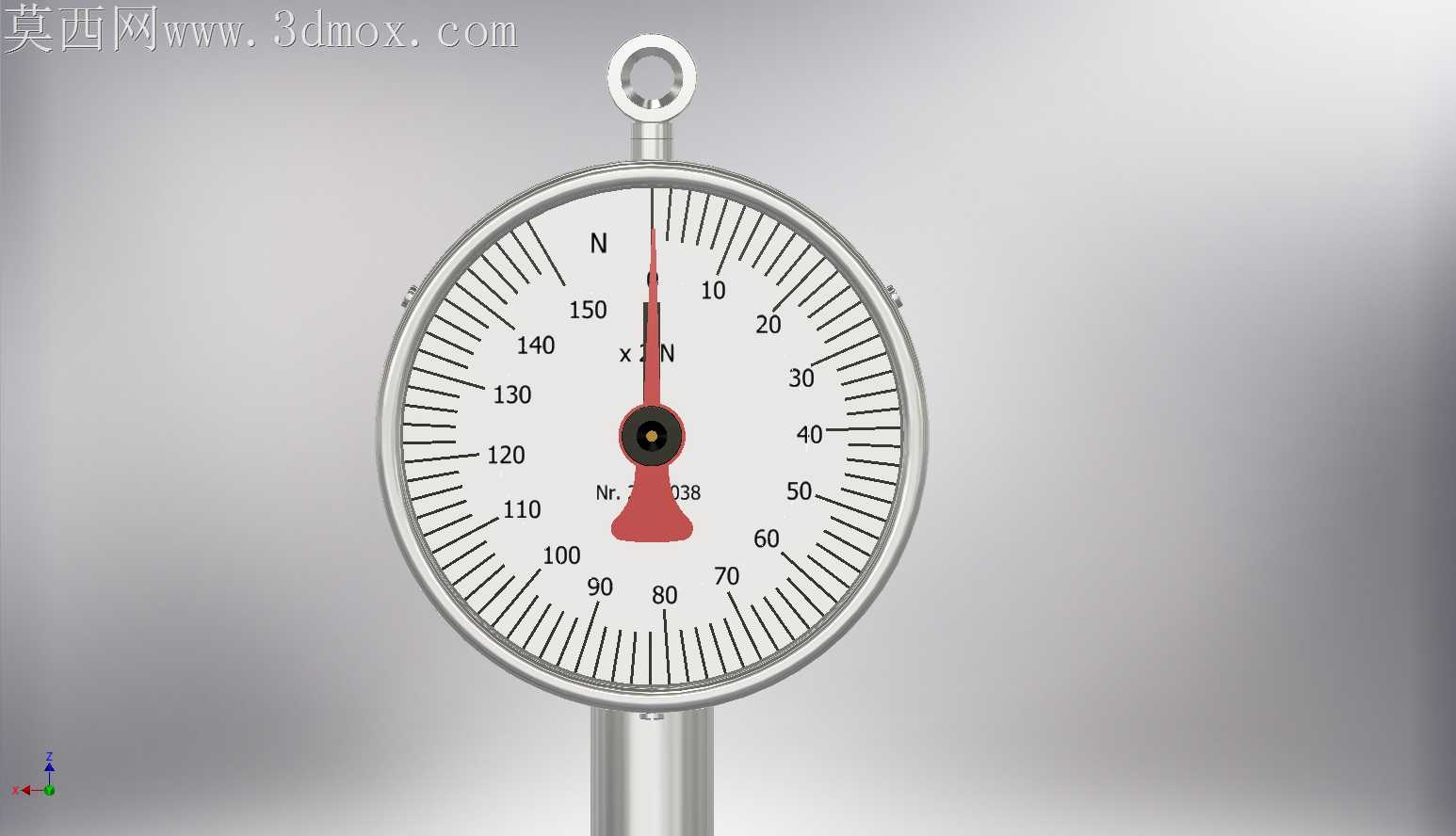

指针的配重做了偏心校准处理，红黑两根指针的重心都落在转轴中心线上，哪怕是侧着或者倒置使用测力计，指针也不会因为自重偏移产生读数误差，这一点是很多廉价仿品容易忽略的细节——不少同类产品平放校准准确，垂直手持测拉力时指针会因为自重下垂0.5到1个牛顿刻度，直接导致检测数据失准。测头的连接端做了快拆卡槽，不用拧螺纹就能更换平头、尖头、弯钩等不同测头，适配不同场景的测力需求，卡槽的配合公差控制在0.02mm以内，更换测头后不会出现测头歪斜导致的受力方向偏差。

表蒙与表壳的配合采用了卡箍压紧结构，而非胶粘固定，万一表蒙被磕碰碎裂，只需撬开卡箍就能更换新的表蒙，不用整体报废表体，压合表蒙的卡箍边缘做了倒圆角处理，拆装时不会划伤操作人员的手指。内部的回位弹簧选用了定刚度合金弹簧，在全量程范围内的线性度误差控制在1%以内，弹簧两端的磨平圈数做了1.5圈的并紧处理，避免弹簧压缩时出现侧向弯曲，导致测杆受力偏载。这些细碎的结构处理没有追求炫技的复杂造型，每一处调整都对应着加工、使用、维护环节的实际痛点，让这款测力计能在嘈杂多尘的车间环境里长期保持稳定的检测精度，不用频繁返厂校准。
