商用住宅建筑高架液压闭门器结构设计

日常做商用公建、住宅项目的门体配套选型时，高架液压闭门器是出场率极高的门控部件，很多设计师在建模阶段容易忽略安装边界与运动干涉问题，导致现场安装后出现开门卡滞、闭合速度不均、长期使用漏油等问题，这套三维结构刚好把核心装配关系做了完整还原，能直接用于方案校核与结构参考。

从实际应用场景来看，这类闭门器主要适配防火门、公共区域通道门、写字楼玻璃门、住宅单元门等需要自动闭合的门体，区别于暗藏式闭门器，高架安装的形式不需要在门扇内部开槽，对既有建筑改造项目尤其友好，不需要破坏原有门体结构，只需要通过安装支架分别固定在门扇顶面与门框上方的墙体或门框构件上即可，安装容错空间比暗藏式产品高很多，后期维护也不需要拆解门体，直接外露调整液压调节阀就能完成闭合速度、锁门速度的参数校准。

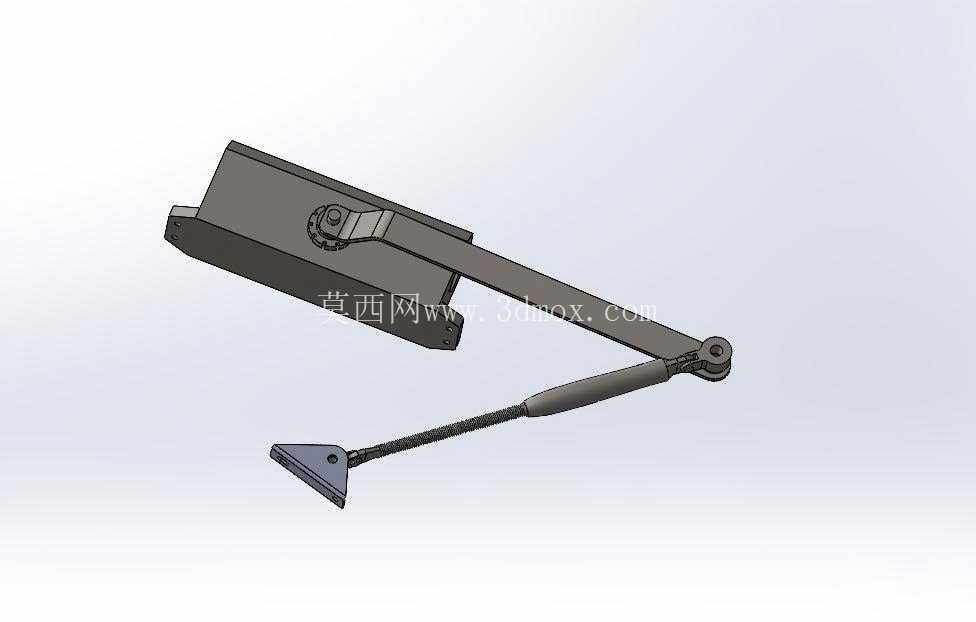

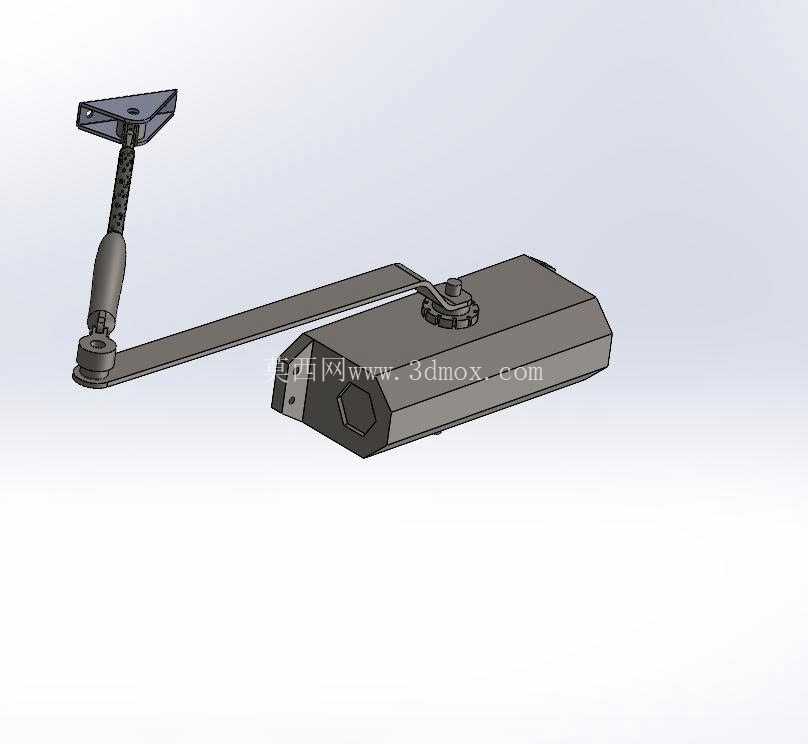

从功能特性上拆解，整套组件分为三个核心部分：液压箱体、铰接传动臂、安装固定支架。液压箱是整个闭门器的动力核心，内部集成了齿轮齿条传动结构、液压阻尼油路、复位弹簧，当门扇被推开时，铰接臂带动齿轮轴转动，压缩内部弹簧同时将液压油压入回油通路，开门过程的阻尼感就来自油路的节流效果，避免开门过猛撞击墙面；当外力撤销后，弹簧释放弹力带动齿轮轴反向转动，通过铰接臂带动门扇闭合，过程中液压油通过节流阀回流，实现闭合过程的缓冲，避免门扇快速闭合撞击门框产生噪音甚至夹伤人员。这套结构里的铰接臂采用了两段式铰接设计，一端连接液压箱输出轴，一端连接门扇上的安装支架，转动副的配合间隙做了合理预留，既能适应安装时的少量位置偏差，也能在门扇开合0到180度的全行程内无卡滞传动，不会出现传动死点。

做结构设计的时候，首先要考虑的是安装边界的尺寸匹配：液压箱的外形要避开门扇顶部的门框突出构件，通常安装时液压箱中心线要距离门扇合页侧边缘150-250mm，这个距离如果偏差太大，会导致铰接臂的传动角度不合理，开门时力矩过大或者过小，影响闭门力度。安装支架的孔位要对应常见的门体安装孔距，不需要现场重新打孔，降低安装难度。铰接臂的长度要匹配门框与门扇的高度差，高架安装的形式通常铰接臂的抬起角度要保证门扇开到最大角度时，臂体不会与门框上沿发生碰撞，很多现场安装出现的异响问题，本质就是前期没校核运动行程，臂体和门框构件发生摩擦。

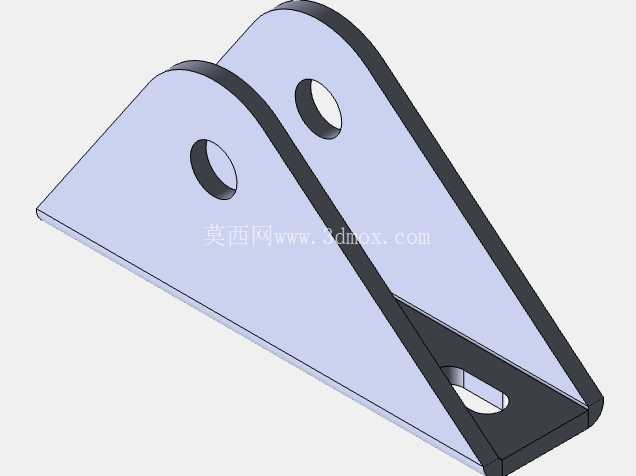

另外设计时还要考虑液压箱体的密封结构，端盖的密封槽尺寸、输出轴的油封配合公差都要严格控制，避免长期使用后液压油渗漏，毕竟闭门器通常安装在门顶，渗漏的油液会污染门扇甚至地面，后期清理难度极大。铰接臂的连接关节处要预留润滑空间，采用耐磨衬套减少转动磨损，保证产品在长期高频开合的场景下（比如商场通道门每天开合上千次）不会出现松旷、异响的问题。安装支架的板材厚度要满足承重要求，通常采用2.5mm以上的冷轧钢冲压成型，避免长期受力后支架变形，导致闭门器移位、闭门失效。

在建模过程中，这套结构把各个零件的配合关系都做了还原，包括液压箱上的调节螺钉位置、铰接臂的转动副限位、安装支架的腰型孔设计——腰型孔的作用就是给安装时的位置调整留出余量，不需要打孔时完全精准，降低现场安装的精度要求。很多新手设计师在做闭门器配套建模时，容易把铰接臂的运动行程做死，导致装配后门扇只能开到90度甚至更小，影响通行宽度，这套模型里的铰接臂转动角度完全匹配实际产品的运动范围，能直接用于门体装配的干涉校核，提前排查安装后可能出现的碰撞问题。

从选型角度来说，不同重量的门扇需要匹配不同力度等级的闭门器，液压箱的内部弹簧刚度、油路节流孔大小都会对应不同的门重适配范围，这套结构对应的是常规60-85kg的门扇使用场景，适合大多数常规室内门、单元门的配套需求，安装时只需要根据门扇的实际重量，调整液压阀的开度，就能匹配最合适的闭合速度，既不会出现闭合太快夹人，也不会出现闭合太慢、门体关不严的问题。
