不锈钢对接式门用合页铰链结构设计

日常做柜体、门类结构设计时，对接式铰链是绕不开的基础连接件，这款不锈钢材质的对接铰链，核心适配场景覆盖室内平开门、橱柜柜门、实木家具柜门以及部分小型工业设备舱门，属于应用范围极广的标准类五金连接件。从实际使用逻辑来看，这类铰链的核心作用是实现两个被连接件之间绕固定轴的定角度转动，同时承担门扇与门框之间的载荷传递，既要保证转动过程无卡滞、无异响，也要在长期开合过程中保持结构稳定性，避免出现门扇下垂、错位、闭合不严等常见问题。

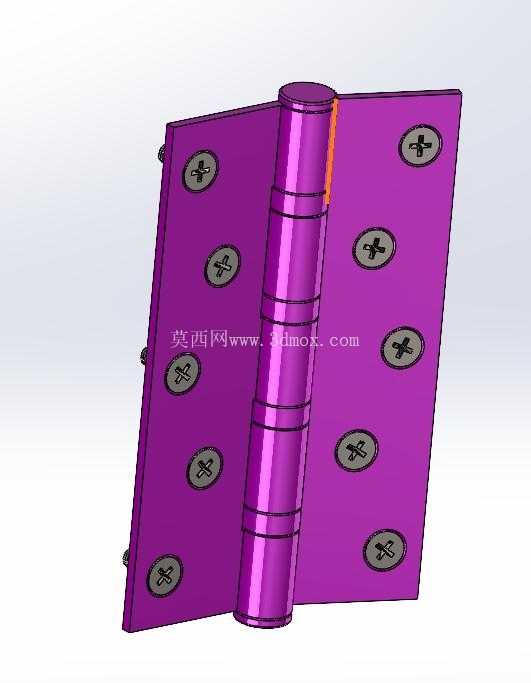

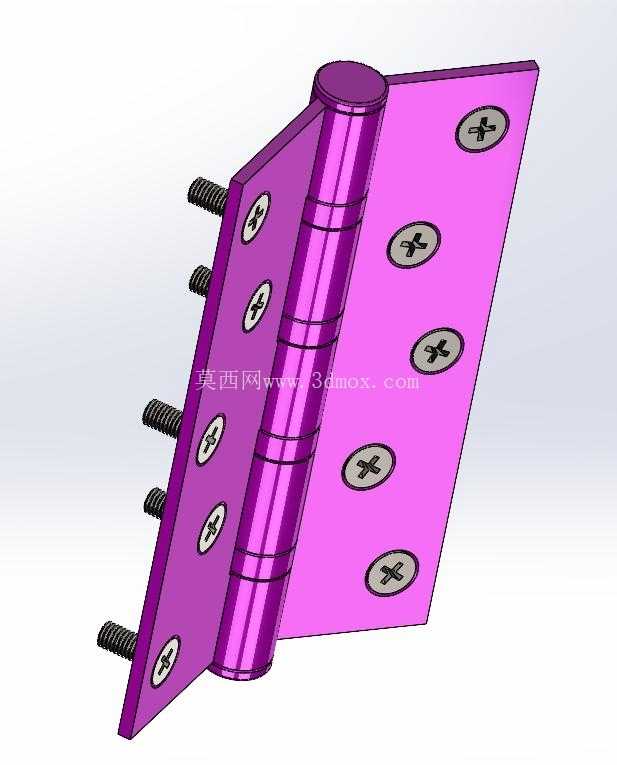

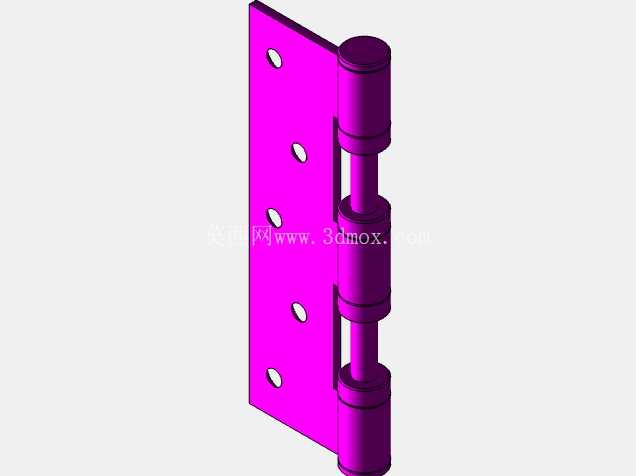

从结构设计思路来看，这款铰链采用对称双页片搭配中间卷制销轴筒的经典结构，其中一侧页片设计了外伸的螺柱结构，用于直接嵌入门框或门扇的预制安装孔内，相比传统全螺丝固定的页片，这种带预埋螺柱的结构能大幅提升连接强度，尤其适配实木、密度板这类握钉力有限的基材，避免长期开合导致螺丝松动、页片移位的问题；另一侧页片采用沉头螺丝孔设计，安装后螺丝头部完全没入页片平面，不会出现凸起刮蹭门扇或门框的情况，页片上的螺丝孔位采用等距排布，能保证安装时受力均匀，避免局部应力集中导致页片变形。中间的销轴筒采用多段卷制结构，相比整段长筒的设计，既能减少转动接触面的摩擦面积，降低开合阻尼，也能在页片承受径向载荷时分散应力，避免筒身变形导致销轴卡滞，销轴与筒身的配合间隙控制在合理范围，既不会因间隙过大导致门扇晃动，也不会因间隙过小出现环境温度变化时胀死无法转动的问题。

从安装边界与尺寸适配角度来说，这类铰链的选型首先要匹配门扇的重量与厚度，页片的厚度、宽度直接决定了承重能力，通常页片越厚、合页展开后总宽度越大，单组合页的承重上限越高，常规室内木门选用2-3片该类铰链即可满足承重需求，橱柜柜门等轻型场景单门使用2片就能保证稳定。安装时需要注意，带预埋螺柱的一侧通常固定在门框（柜体）侧，沉头螺丝固定的一侧对应门扇侧，安装前需要在基材上对应位置钻出与螺柱直径匹配的预埋孔，孔深略大于螺柱长度，保证螺柱完全嵌入后页片能与基材表面完全贴合，避免出现页片悬空导致受力不均的问题；页片的安装位置需要距离门扇上下边缘留出100-150mm的距离，若门扇高度超过2米，需要在中间位置额外增加一组铰链，避免门扇长期使用出现中部变形。

从材质特性来看，选用不锈钢作为基材，一方面是因为不锈钢的防锈能力优异，即使在厨卫这类高湿度环境下长期使用，也不会出现生锈、镀层脱落的问题，不会污染门扇表面；另一方面不锈钢的强度与韧性表现均衡，既不会因长期承受载荷出现塑性变形，也不会因受到外力冲击发生脆断，能满足数十万次开合的使用寿命要求。页片表面做了平整处理，没有毛刺、锐边，安装过程中不会划伤施工人员，转动部位的接触面经过光滑处理，开合过程阻尼均匀，不需要额外添加润滑脂也能长期保持顺畅转动，不会出现使用一段时间后异响、卡涩的问题。

在实际三维建模过程中，这类标准五金件的建模需要重点关注几个配合尺寸：首先是销轴筒的同轴度，两侧页片的卷筒必须保证同轴，否则装配后会出现转动卡滞的问题；其次是沉头孔的锥度与深度，必须匹配对应规格的沉头螺丝，保证螺丝安装后平面度符合要求；另外页片上的所有安装孔位间距需要严格按照标准尺寸设计，方便用户直接对应开孔，不需要二次调整孔位。建模时还要注意页片边缘的圆角处理，实际生产中五金冲压件都会做微小的圆角去毛刺，不能做成尖锐直角，否则既不符合生产工艺要求，也存在使用安全隐患。对于结构设计从业者来说，这类标准铰链的模型可以直接复用在各类门类、柜体的装配设计中，提前在门板、门框模型上预留出对应的安装槽与孔位，能大幅提升设计效率，避免后期生产安装时出现孔位错位、干涉的问题。
