1/2英寸CPVC管路弯头及连接配件组

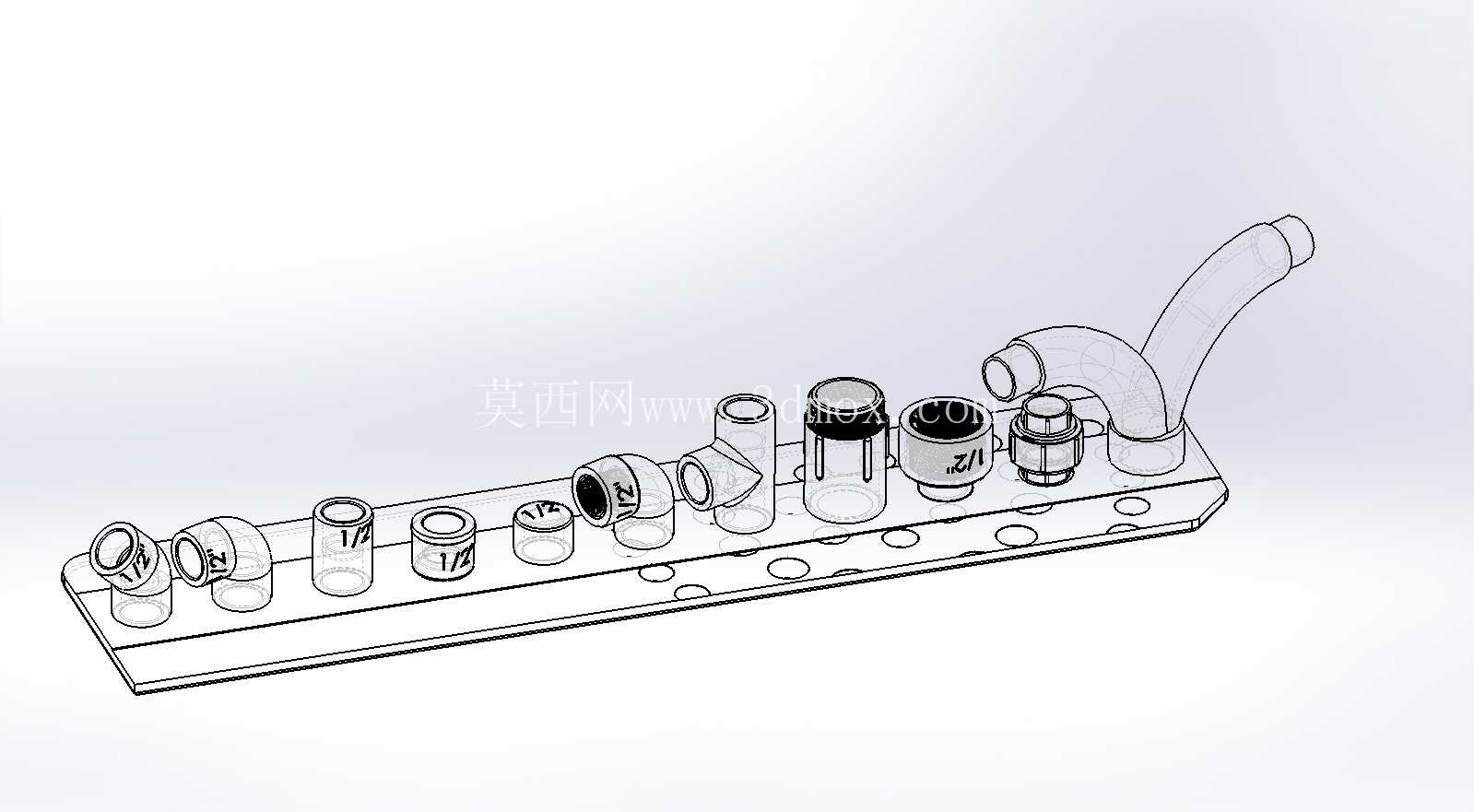

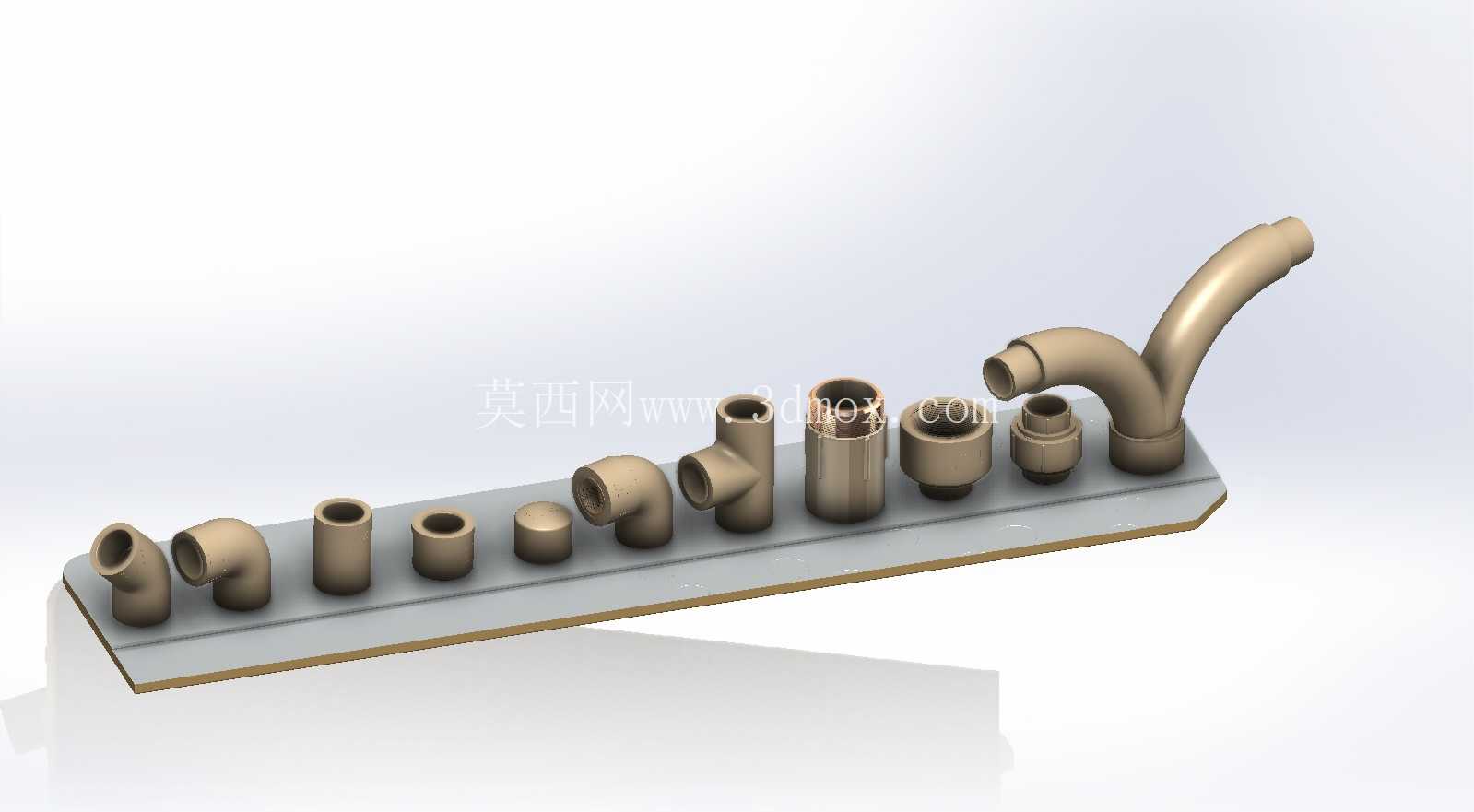

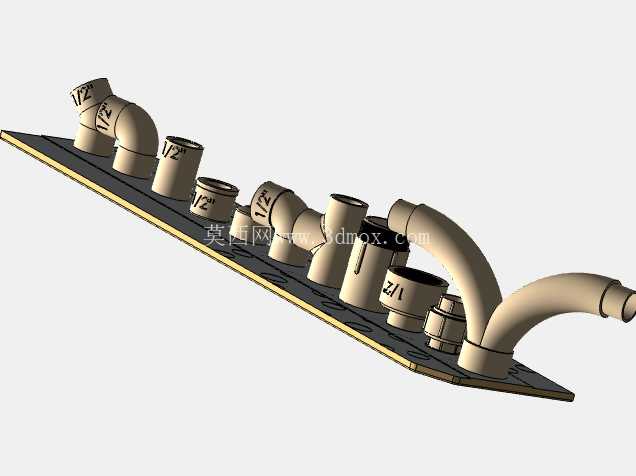

　　这套1/2英寸规格的CPVC管路弯头与连接配件，主要面向民用冷热水输送、化工腐蚀性介质输送、建筑给排水支管布设等场景使用，覆盖家装卫浴管路改造、小型工业流体管路接驳、实验室给排水系统搭建等多个实际工程场景。日常工程作业中，这类小通径的塑料管路配件，多用于终端用水点的管路转向、管径过渡、管路延长接驳环节，相比金属管路配件，CPVC材质的配件自重更轻，耐酸碱腐蚀性能更优，安装时无需复杂的焊接或套丝作业，通过专用粘接剂即可完成密封连接，能大幅缩短现场施工的周期。

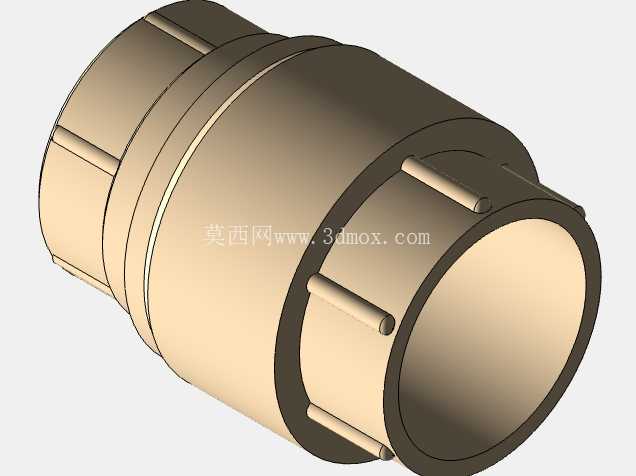

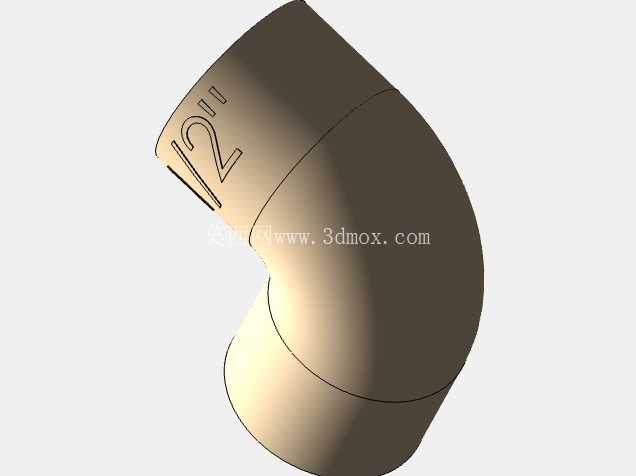

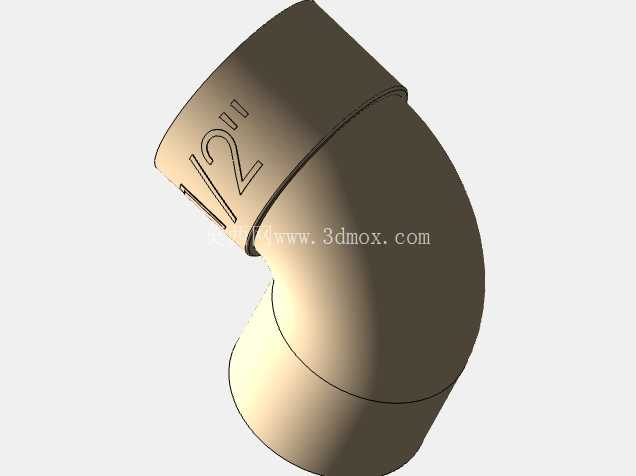

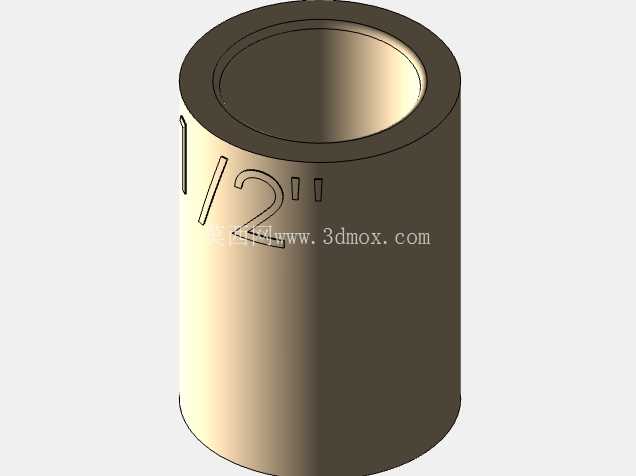

　　从设计层面来看，整套配件的通径统一为1/2英寸，也就是工程上常说的4分规格，匹配国内绝大多数民用供水支管的通径标准，所有配件的接口尺寸公差控制在±0.1mm范围内，保证粘接后接口的同轴度，避免出现管路偏斜、粘接缝隙不均导致的渗漏问题。其中90度弯头的转弯半径采用1.5倍通径的设计，既不会因为转弯半径过小造成管路流阻陡增，也不会因为转弯半径过大占用过多的安装空间，适配墙面开槽、吊顶内布设等狭小空间的安装需求。直接接头的内部设置有限位台阶，安装时两根插入的管路端面会抵在限位台阶上，保证两端管路的插入深度一致，避免出现一侧插入过浅导致的连接强度不足、密封失效问题。

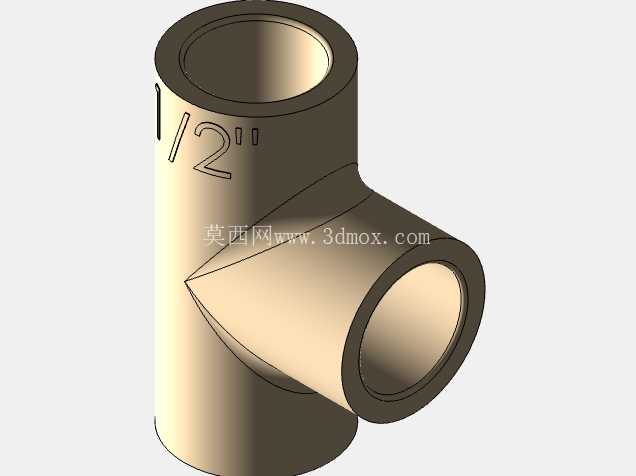

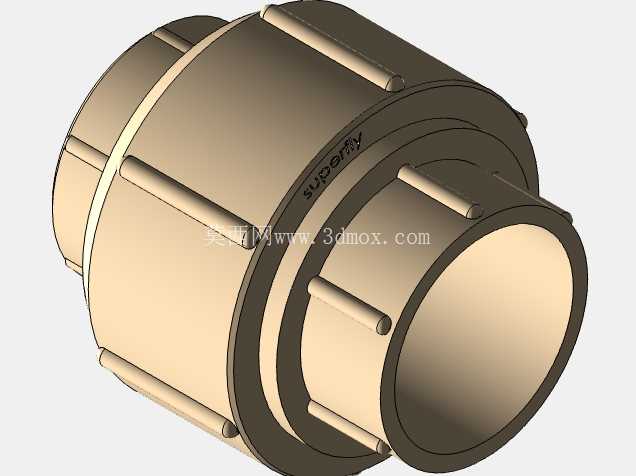

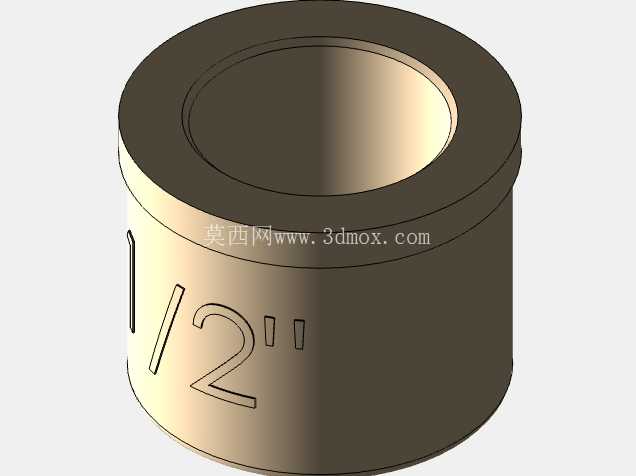

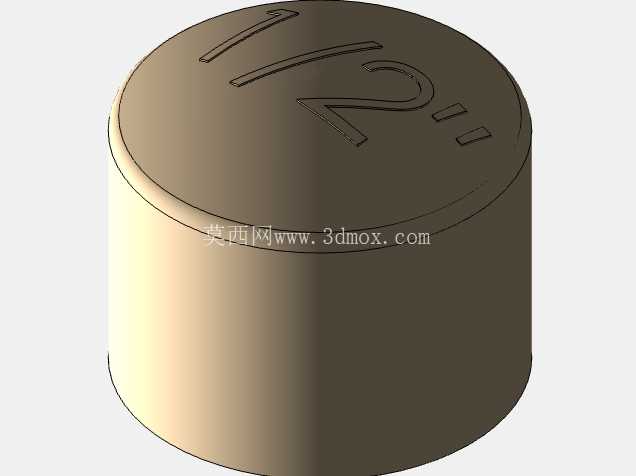

　　整套配件的外壁厚度按照1.6MPa的工作压力设计，常温环境下可长期承受10公斤的管路水压，满足民用供水、常规低压化工流体输送的压力要求，配件外壁做了均匀的加厚处理，接口位置的壁厚比管身厚0.5mm，抵消粘接作业时胶水对材质的轻微溶胀影响，保证接口位置的长期结构强度。从安装边界来看，单个90度弯头的两个接口端面到转弯中心的距离为22mm，安装时只要预留出对应长度的操作空间即可完成粘接作业，不需要额外的法兰或紧固件固定，沿墙布设时配件外壁与墙面的最小间隙可以控制在5mm以内，适配薄贴法施工的墙面管路预埋需求。所有配件的端面都做了45度的倒角处理，现场安装时插入管路的过程更顺畅，不会因为端面的锐边刮掉粘接面上的胶水，影响密封效果。设计过程中充分考虑了CPVC材质的成型特性，所有配件的壁厚均匀过渡，没有出现壁厚突变的结构，避免注塑成型过程中出现缩痕、内应力集中的问题，成品配件的抗水锤冲击性能更强，在管路出现瞬时压力波动时，不会因为应力集中出现开裂渗漏。另外这套配件还包含了不同长度的直接接头、管堵配件，可应对不同的管路接驳需求，管堵配件的外表面设计有防滑的滚花结构，后期管路临时封堵时，徒手即可拧紧完成临时密封，不需要借助扳手等工具，方便施工过程中的管路试压作业。

　　在实际的管路系统中，这类小通径的CPVC配件往往是管路系统中用量最大的基础零件，其尺寸精度、结构强度直接决定了整个管路系统的长期可靠性，设计时没有多余的装饰结构，所有结构特征都服务于安装便利性、密封可靠性、流体输送效率这几个核心工程需求，流道内壁做了光滑处理，表面粗糙度控制在Ra1.6以内，减少流体在管路内的沿程阻力，降低输水过程中的能耗，同时也不容易在管壁积存水垢，长期使用后管路的通径不会因为水垢附着出现明显缩小，保证输水流量稳定。
